维修手册 WPC5 / WPC6 第 3 页 - 42 3.5 .5 更换驱动器组件 零部件 驱动总成 [03053436- xx] 准备工作 将塔移动到再填充位置。 从塔中取出所有华夫饼包装托盘托架 (WPTC) 。 向下移动塔。 ⇨ 检查传感器和功能 ⇨ 检查特定组件的传感器和功 能 ⇨ 位置 ⇨ ⇨ 检查 WPC 的功能 ⇨ 移至运输位置。 从 SIPLACE 机器上取下 WPC 并将其移 动到合适的位置。…
维修手册 WPC5 / WPC6
第 3 页-
41
注意
从电路板上拔下连接器 X2 (2)（属于用于关闭安全盖板的起重磁铁的电缆）和连接器 X7
(1)。
松开固定磁铁支架（3 和 4）的螺丝，然后用磁铁提起支架。
从支架上拆下要更换的磁铁。为此，松开相关的卡簧（起重磁铁 1 的 7 或起重磁铁 2 的 8）
并拉出轴螺栓。检查是否安装了垫圈，如果有，记下它们的位置。
卡簧
卡簧很容易损坏。卸下它时要格外小心。
安装
设置与拆卸的磁铁相同的升降机。
将带有轴螺栓的新起重磁铁插入支架。
用垫圈和卡簧将轴螺栓固定到位。
按照拆卸说明以相反的顺序安装新的起重磁铁。
维修手册 WPC5 / WPC6
第 3 页-
42
3.5.5
更换驱动器组件
零部件
驱动总成 [03053436-xx]
准备工作
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔。
⇨
检查传感器和功能
⇨
检查特定组件的传感器和功能
⇨
位置
⇨
⇨
检查 WPC 的功能
⇨
移至运输位置。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置。用于服务工作。
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。
从不间断模块上取下盖子（参见“3.5.1.1 取下负载单元上的盖子”[➙3-32]).
从进给轴上拆下护手（参见“3.5.1.2 从 WPC 上拆下右侧盖”[➙3-32]).
拆卸/安装
1
移动
松开固定驱动单元的四颗螺丝 (1) 并提起单元。
3
安装
安装新的驱动单元。
确保驱动器 (3) 不会摩擦滑杆。如有必要，松开
紧固螺钉并相应地调整驱动器。然后重新拧紧紧
固螺钉。

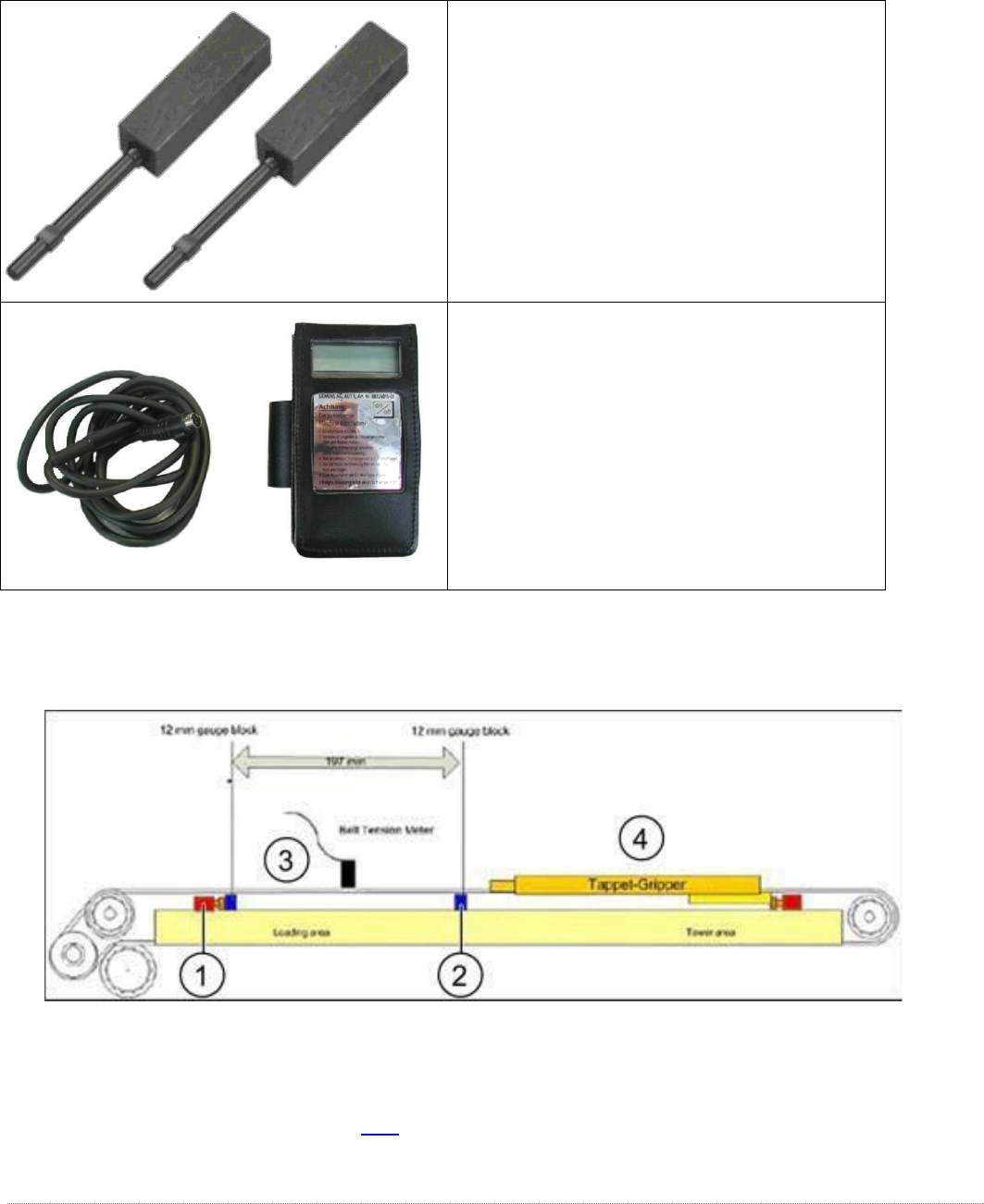

重新调整皮带张力（参见“3.5.6 [➙3-43]).
继续阅读章节“4.3 Ladeachse kalibrieren (nur WPC6)”[➙ 4-132]。
也可以看看...
@3.5.3 更换负载轴驱动齿形皮带 [03053795-xx] [➙3-37]
@3.5.1.4 松开负载轴传动皮带的张力 [➙3-33]
