维修手册 WPC5 / WPC6
第 3 页-
44
3.6 控制单元和电源单元
3.6.1
位置
WPC右侧（电源正面）
控制单元的前端（WPC 右侧）包含：
伺服和轴卡
镇流器电路
电源板
控制板
电源装置的前端或安装板包含：
保护接触器组合 SSK – K1
接触器 K2/K3/K5/K6
初级和次级变压器熔断器
有关详细信息，请参阅“3.6.2 概述”[➙ 3-46] 和“3.6.4 电气元件概述”[➙ 3-59]。
拆下固定侧盖的 4 颗螺钉 (1)。在下方，您
将看到控制单元 (2) 的前端和电源单元 (3)
的前端。
维修手册 WPC5 / WPC6
第 3 页-
45
WPC左侧（电源背面）
控制单元的背面包含以下端子排和插头插座连接：
限位开关、传感器和光栅
驱动电机（提升和进给轴）
风扇连接等
电源的后部或安装板包含：
带K4的浪涌电流限制板A2和A1
三相系统线路滤波器
整流桥
变压器。
有关详细信息，请参阅“3.6.2 概述”[➙ 3-46] 和“3.6.4 电气元件概述”[
➙ 3-59].

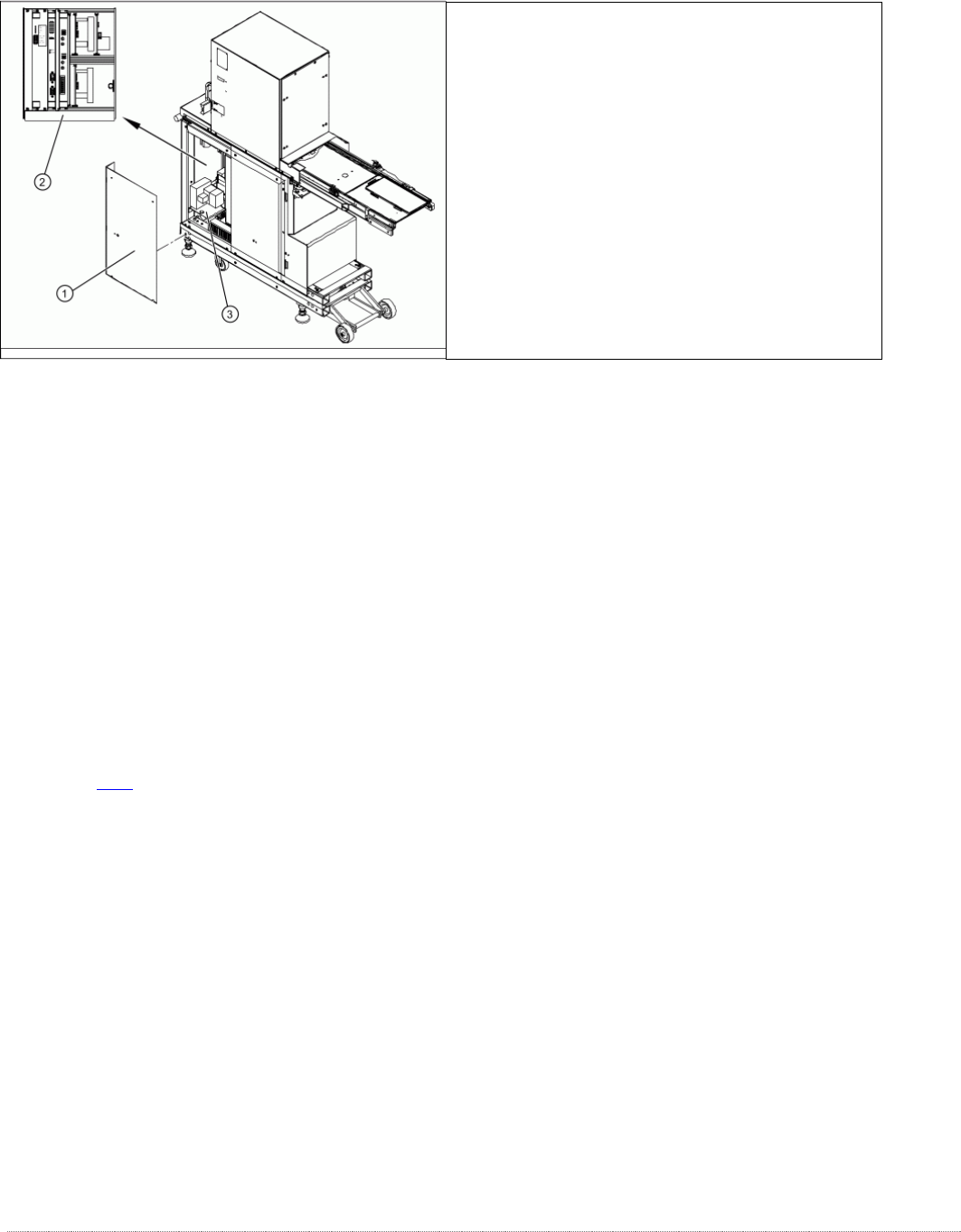

拆下固定两个侧盖的 8 颗螺钉 (1)。在下方，
您将看到控制单元 (3) 的背面和电源单元 (2)
的背面。
维修手册 WPC5 / WPC6
第 3 页-
46
3.6.2
概述
前顶
- 伺服放大器和卡的概述
1.
进给轴用伺服放大器 (3A)
2.
镇流器电路
3.
升降轴制动电阻
4.
负载轴用伺服放大器（仅限WPC6）
5.
升降轴用伺服放大器（10A）
6.
轴卡 KSP A364 模拟
7.
控制板
8.
供应板
从底部
- 电气单元概述
1.
防护门监控器和紧急停止、K5 和 K6（仅限
WPC6）
2.
SSK K1
3.
接触器 K 2
4.
接触器 K 3
后底
- 电气单元概述
1.
接触器 3RT10 15-2BM42, K4
2.
K4 上接触器 DC150-250V 的抑制二极管
3.
浪涌电流限制板 WPC [03047752-
xx]（仅限 WPC6）
4.
浪涌电流限制板 WPC NS（仅限 WPC6）
