维修手册 WPC5 / WPC6
第 3 页-
47
警告
注意
3.6.3
控制单元
3.6.3.1
使用控制单元的说明
请遵守 ESD 规定！
处理控制单元组件时，为了您自身和机器的安全，请遵守 ESD 规定：
拆卸或安装单个组件时，请始终佩戴 ESD 腕带，以防止损坏电子系统。
另请遵守 SIPLACE SX1/SX2 用户手册中规定的 ESD 规定。
3.6.3.2
更换电源板
零部件
WPC电源板 [03071546-xx]
拆卸/安装
佩戴防静电腕带。
打开顶部和底部的锁扣，松开固定电源板前板的 4 颗螺丝。
小心拉动电源板（参见“3.6.3 控制单元”[➙3-47]) 脱离控制单元。
小心插入新的电源板。
确保电源板正确接合。
拧紧固定电源板前板的4颗螺丝，锁好上下锁扣。
检查电源板电压
电源板上的绿色 LED 仅显示电压是否存在（功能监控）。它们不显示此电压是否正确。
使用数字万用表测量电源板前板上各个引脚的电压。
设置
无需设置。
维修手册 WPC5 / WPC6
第 3 页-
48
WPC5 的设置：
跳线 1 至 3 关闭，跳线 4 开启
WPC6 的设置：
跳线 1 和 3 关闭，跳线 2 和 4 开启
3.6.3.3
更换控制器板
零部件
WPC5 控制器板 [03057377-xx]
拆卸/安装
如果仍然可行，请备份机器数据 (*.xml)。请参阅“4.5 存储和恢复机器数据”[➙ 4-140]。
佩戴防静电腕带。
从控制器板的正面拔下 CAN 总线电缆。
松开固定控制器板前板的 2 个螺钉。
打开顶部和底部的锁。
小心拉动控制器板（参见“3.6.3 控制单元”[➙3-47]) 脱离控制单元。
确保新控制器板上的跳线设置与要更换的控制器板上的跳线相同。

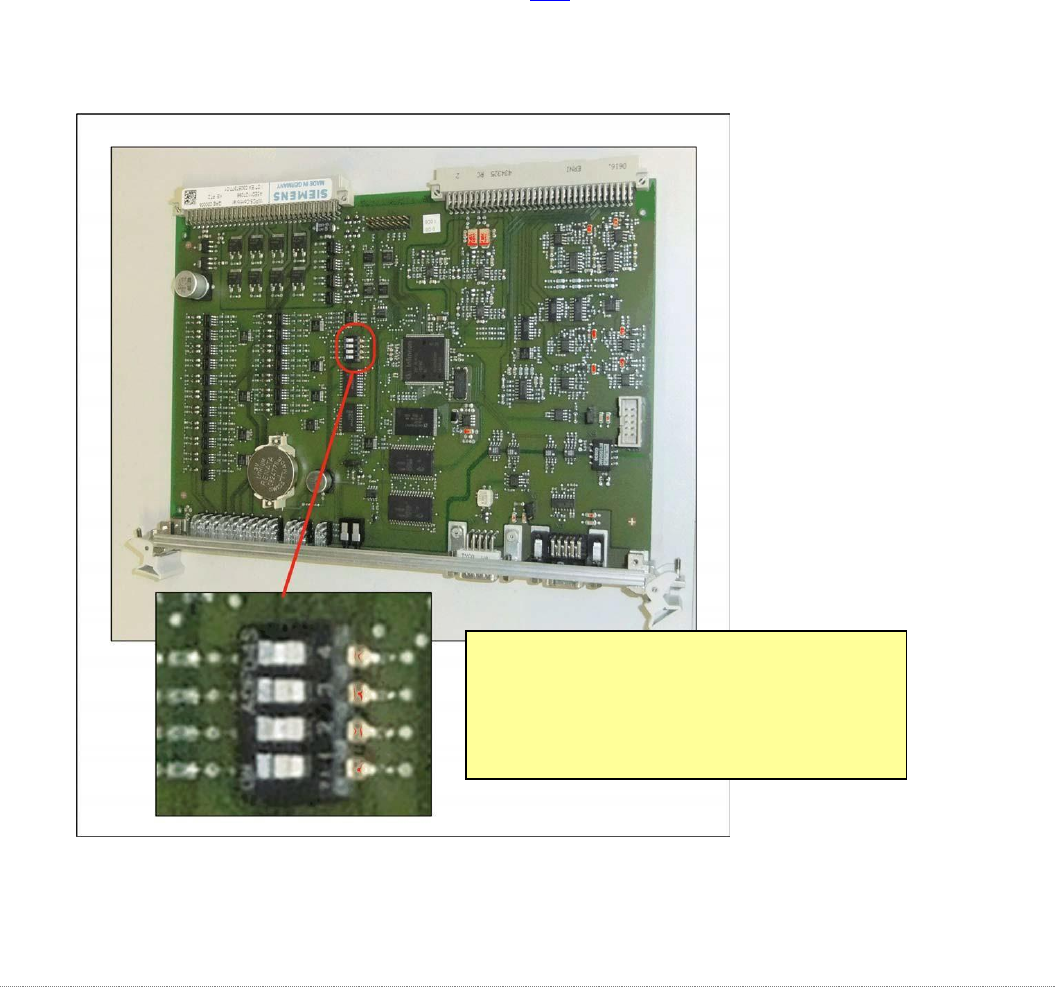

跳线在控制器板上的位置
维修手册 WPC5 / WPC6
第 3 页-
49
注意
注意
小心插入新的控制器板。
确保控制器板正确接合。
拧紧用于固定控制器板前板的 4 颗螺钉。
锁定顶部和底部锁。
将 CAN 总线电缆重新插入控制器板的正面。
备用电池
备用电池位于控制器板上。
如果出现错误消息“17802 WPC：备用电池电压过低”，请更换备用电池。
设置
恢复之前保存的 *.xml 文件。见章节。
有关详细信息，请参阅工作站软件的联机帮助。请参阅“4.5 存储和恢复机器数据”[➙ 4-
140]。
校准
如果可以备份和恢复当前的 XML 文件，则无需重新校准 WPC。
但是，如果无法恢复文件，您将需要重新校准 WPC。
