维修手册 WPC5 / WPC6
第 3 页-
50
3.6.3.4
更换轴卡
零部件
轴 KSP A364 模拟 [03041865-xx]
拆卸/安装
佩戴防静电腕带。
松开固定轴卡前板的 2 个螺钉。
小心拉动轴卡（参见“3.6.3 控制单元”[➙3-47]) 脱离控制单元。
小心插入新的轴卡。
确保轴卡正确接合。
拧紧固定轴卡前板的 2 个螺钉。
设置
为轴卡执行固件下载。
⇨
配置、更新和校准机器）
⇨
嵌入式软件
⇨
更新子系统
⇨
⇨
自动托盘进料轴。
有关详细信息，请参阅工作站软件的联机帮助。
维修手册 WPC5 / WPC6
第 3 页-
51
3.6.3.5
更换升降轴和进给轴的伺服放大器
备件
用于进给轴的伺服放大器 TBS 200/3Z1 [03048005-xx]
伺服放大器 TBS 200/10X1 [00344204-xx] 用于提升轴
拆卸/安装
佩戴防静电腕带。
松开固定有机玻璃盖的 4 颗螺丝并将其取下。
按下相关伺服放大器板下方的锁（参见“3.6.3 控制单元”[➙3-47]).
小心地将伺服放大器从控制单元中拉出。
确保伺服放大器与相关轴匹配。将“旧”伺服放大器的零件号与新伺服放大器的零件号进行比
较。
小心插入新的伺服放大器。
确保伺服放大器正确接合。
重新安装有机玻璃盖并拧紧到位。
设置
无需设置。
维修手册 WPC5 / WPC6
第 3 页-
52
3.6.3.6
更换不停机模块的伺服放大器
零部件
用于不间断模块的伺服放大器 TBS 200/3Z1 [03048005-xx]
拆卸/安装
将塔移动到再填充位置并关闭 WPC。
佩戴防静电腕带。
从控制单元侧拆下第二个侧盖。
松开固定有机玻璃盖的 4 颗螺丝并将其取下。
设置
无需设置。
也可以看看...
@3.6.3 控制单元 [
➙3-47]

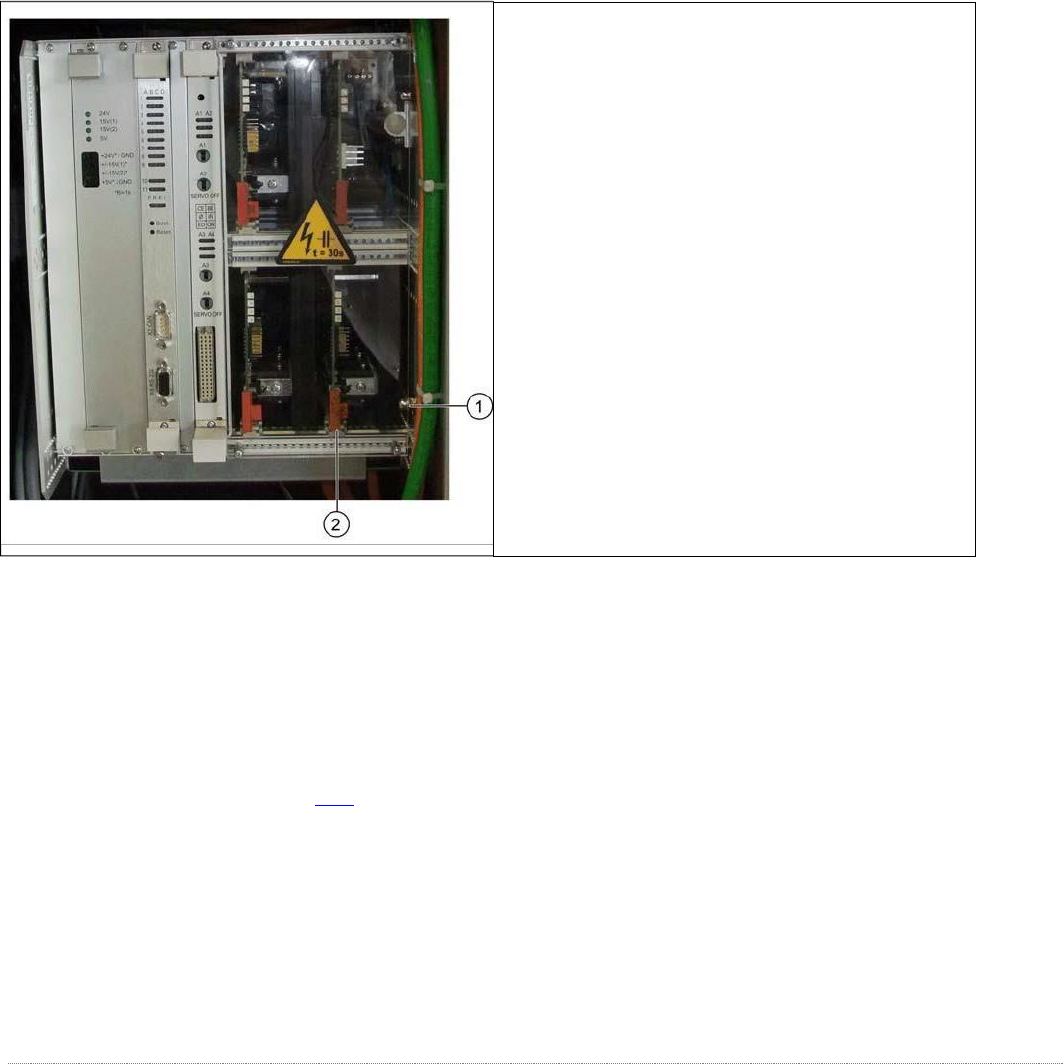

松开并取下槽单元 (1) 上的下盖螺母。
松开锁紧螺母并将螺钉向后拉出，直到可以
卸下伺服放大器。
按下伺服放大器 (2) 板下方的锁。
小心地将伺服放大器从控制单元中拉出。
小心插入新的伺服放大器。
确保伺服放大器正确接合。
拧紧盖形螺母和锁紧螺母。
重新安装有机玻璃盖并拧紧到位。
