WPC6服务手册 - 第53页
维修手册 WPC5 / WPC6 第 3 页 - 53 注意 注意 3.6.3.7 更换镇流器电路 零部件 镇流器电路 LZS200/1000 [003 44207-xx] 拆卸 / 安装 佩戴防静电腕带。 松开固定有机玻璃盖的 4 颗螺丝并将其取下。 按下镇流器电路上的锁（参见 “ 3.6.3 控制单元 ” [ ➙ 3- 47 ]). 小心地将镇流器电路从控制单元中拉出。 带集成微型保险丝的镇流…
维修手册 WPC5 / WPC6
第 3 页-
52
3.6.3.6
更换不停机模块的伺服放大器
零部件
用于不间断模块的伺服放大器 TBS 200/3Z1 [03048005-xx]
拆卸/安装
将塔移动到再填充位置并关闭 WPC。
佩戴防静电腕带。
从控制单元侧拆下第二个侧盖。
松开固定有机玻璃盖的 4 颗螺丝并将其取下。
设置
无需设置。
也可以看看...
@3.6.3 控制单元 [
➙3-47]
松开并取下槽单元 (1) 上的下盖螺母。
松开锁紧螺母并将螺钉向后拉出，直到可以
卸下伺服放大器。
按下伺服放大器 (2) 板下方的锁。
小心地将伺服放大器从控制单元中拉出。
小心插入新的伺服放大器。
确保伺服放大器正确接合。
拧紧盖形螺母和锁紧螺母。
重新安装有机玻璃盖并拧紧到位。
维修手册 WPC5 / WPC6
第 3 页-
53
注意
注意
3.6.3.7
更换镇流器电路
零部件
镇流器电路 LZS200/1000 [00344207-xx]
拆卸/安装
佩戴防静电腕带。
松开固定有机玻璃盖的 4 颗螺丝并将其取下。
按下镇流器电路上的锁（参见“3.6.3 控制单元”[➙3-47]).
小心地将镇流器电路从控制单元中拉出。
带集成微型保险丝的镇流器电路
镇流器电路上有一个微型保险丝T 10A/440V。
在数字万用表的帮助下检查此保险丝的连续性，并在必要时更换。
升降轴制动电阻
升降轴制动电阻为 12 Ohm +- 10%
这可以在背板上测量。为此，首先确保 WPC 已关闭，然后卸下进给轴的镇流器卡和
伺服卡。
小心插入新的镇流器电路。
确保镇流器电路正确接合。
重新安装有机玻璃盖并拧紧到位。
设置
无需设置。
维修手册 WPC5 / WPC6
第 3 页-
54
3.6.3.8
更换完整的控制单元

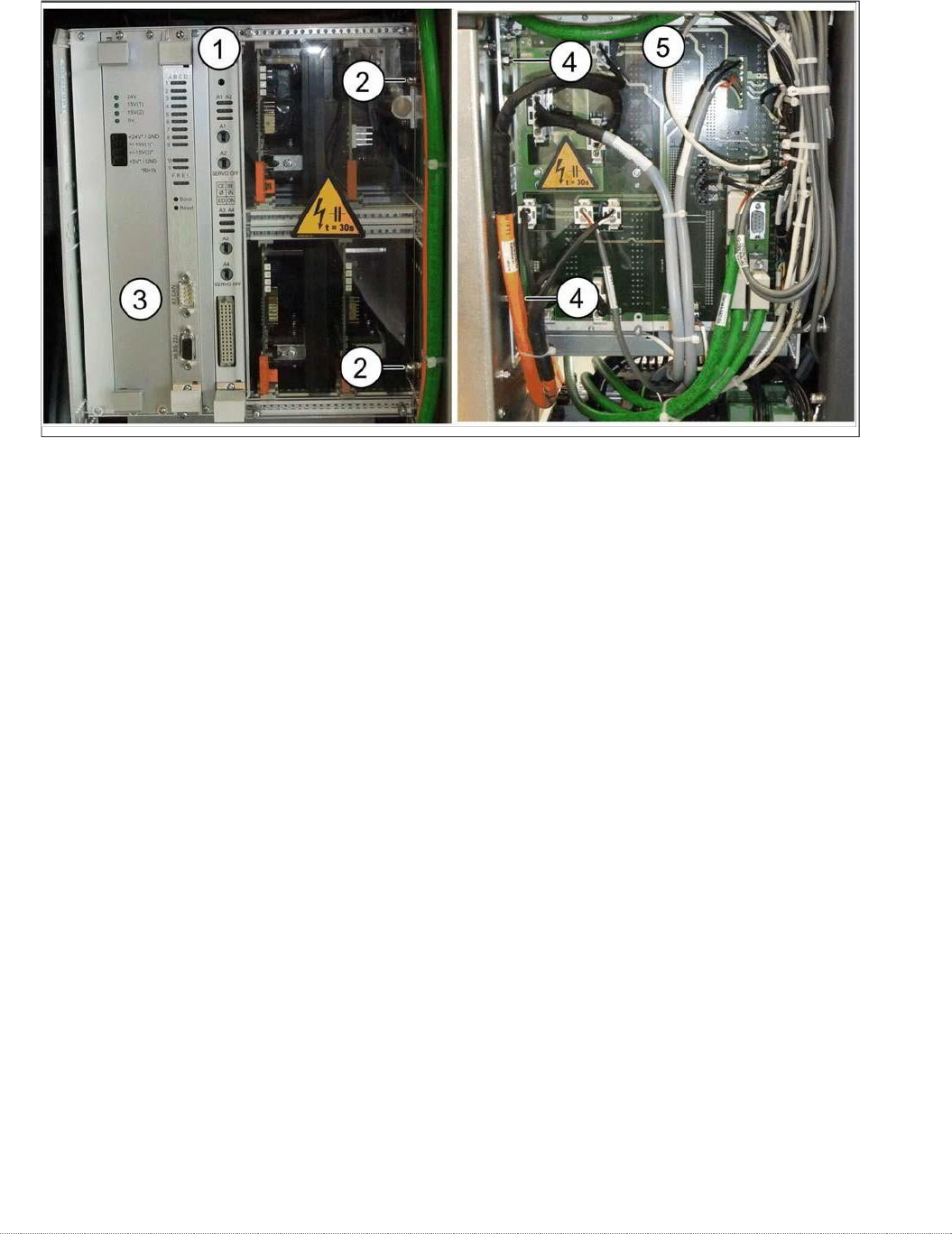

概述——WPC6 示例
1.
控制单元 - 前
2.
前面有 2 个盖形螺母
3.
控制器板上的 CAN 总线连接
4.
背面有 2 个螺母
5.
控制单元 – 带有机玻璃盖的背板
零部件
WPC5控制单元总成 [03072950-xx]
WPC6控制单元总成 [03056855-xx]
移动
佩戴防静电腕带。
松开将有机玻璃盖 (5) 固定到背板上的 4 颗螺钉并将其取下。
检查所有电缆是否有标记。
确保您能够再次正确分配所有电缆和插头。必要时，为电缆、插头和接头贴上标签，以便以后
重新连接。
从控制器板的正面拔下 CAN 总线电缆。
