维修手册 WPC5 / WPC6 第 3 页 - 56 注意 设置 检查传感器的电缆分配是否正确。 为此，请在以下位置打开工作站软件菜单： ⇨ 手动操作 ⇨ 子系统 ⇨ WPC ⇨ 输入 / 输出。 手动触发各个限位开关和传感器，以检查是否激活 了正确的输入。 机器数据和校准 如果您还更换了控制器板或轴卡以及 控制单元，则需要执行固件下载（ BIOS 和应用程 序）。 如果没有可用的当前机器数据 (*.xml…
维修手册 WPC5 / WPC6
第 3 页-
55

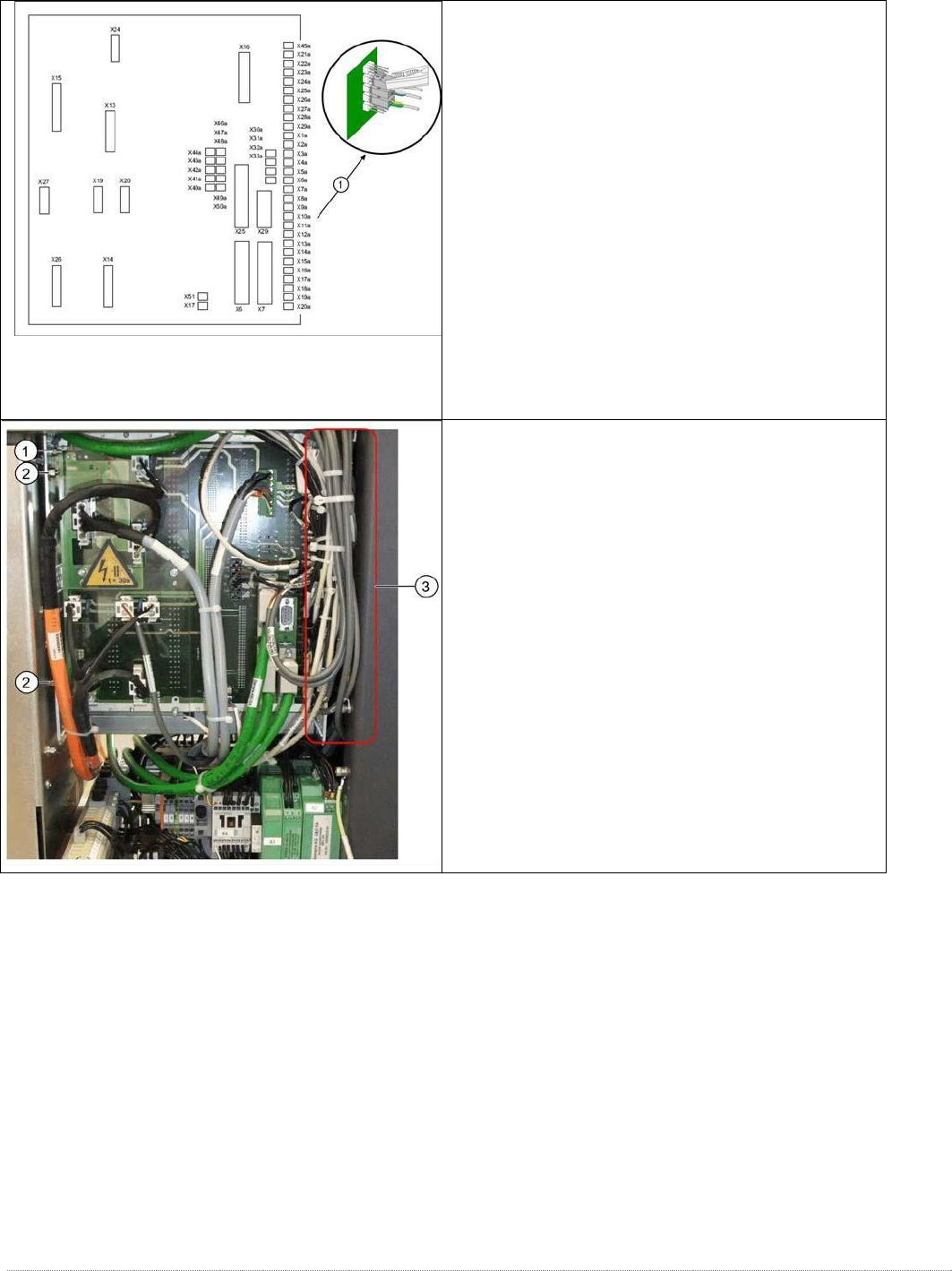

控制单元背板 - 细节
1. 限位开关、传感器和光栅的连接。
有关连接的详细概述，请参阅“3.7.1.3 限位开关、
传感器和光栅的详细连接”[➙ 3-71]。
使用合适的钳子（例如组合钳）(1) 小心地拔下
端子排（接近开关、传感器等）上的接头 X1A
至 X20A。确保不要弯曲触针。
拔下剩余的电缆、插头和连接。
控制单元背面——例如 WPC6
从 WPC 框架上断开控制单元接地电缆
(1)。
从位于背板侧的控制单元上的螺纹销松开两个
螺母 (2)。
松开控制单元前侧螺纹销上的两个锁紧螺母。
小心地向前拉出控制单元。
安装
安装期间，确保将零件安装在正确的位置（前/后）。
小心地将新控制单元抬到螺纹销上，并用 4 个螺母固定到位。
恢复所有电气连接并重新插入接地电缆 (1)。
在控制单元 (3) 内整齐地布设电缆，以免它们干扰任何其他部件。
用电缆扎带固定电缆。
安装有机玻璃盖..
维修手册 WPC5 / WPC6
第 3 页-
56
注意
设置
检查传感器的电缆分配是否正确。
为此，请在以下位置打开工作站软件菜单：
⇨
手动操作
⇨
子系统
⇨
WPC
⇨
输入/输出。
手动触发各个限位开关和传感器，以检查是否激活了正确的输入。
机器数据和校准
如果您还更换了控制器板或轴卡以及控制单元，则需要执行固件下载（BIOS 和应用程
序）。
如果没有可用的当前机器数据 (*.xml)，您将需要对 WPC 进行全面校准。
维修手册 WPC5 / WPC6
第 3 页-
57
3.6.3.9
更换风扇
备件
轴流风机 [00319141-xx]
概述
风扇 (1) 位于控制单元的底部，并借助安装框架 (2) 安装。
1.
扇子
2.
安装架
3.
4 x 安装框架固定螺丝
4.
风扇的电气连接
5.
4 x 安装框架上风扇的紧固螺钉
移动
拆除完整的控制单元（参见“3.6.3.8 更换完整的控制单元”[➙3- 54]).
拔下连接电缆 (4) 和背板 X17。
在相应的控制单元孔上标记安装架（2）的安装位置。
松开安装框架 (2) 上的 4 个紧固螺钉 (3)。
如果您同时松开控制单元上的 2 个螺钉 (6)，则安装框架 (2) 可以更容易地从孔中撬出。
