维修手册 WPC5 / WPC6
第 3 页-
56
注意
设置
检查传感器的电缆分配是否正确。
为此，请在以下位置打开工作站软件菜单：
⇨
手动操作
⇨
子系统
⇨
WPC
⇨
输入/输出。
手动触发各个限位开关和传感器，以检查是否激活了正确的输入。
机器数据和校准
如果您还更换了控制器板或轴卡以及控制单元，则需要执行固件下载（BIOS 和应用程
序）。
如果没有可用的当前机器数据 (*.xml)，您将需要对 WPC 进行全面校准。
维修手册 WPC5 / WPC6
第 3 页-
57
3.6.3.9
更换风扇
备件
轴流风机 [00319141-xx]

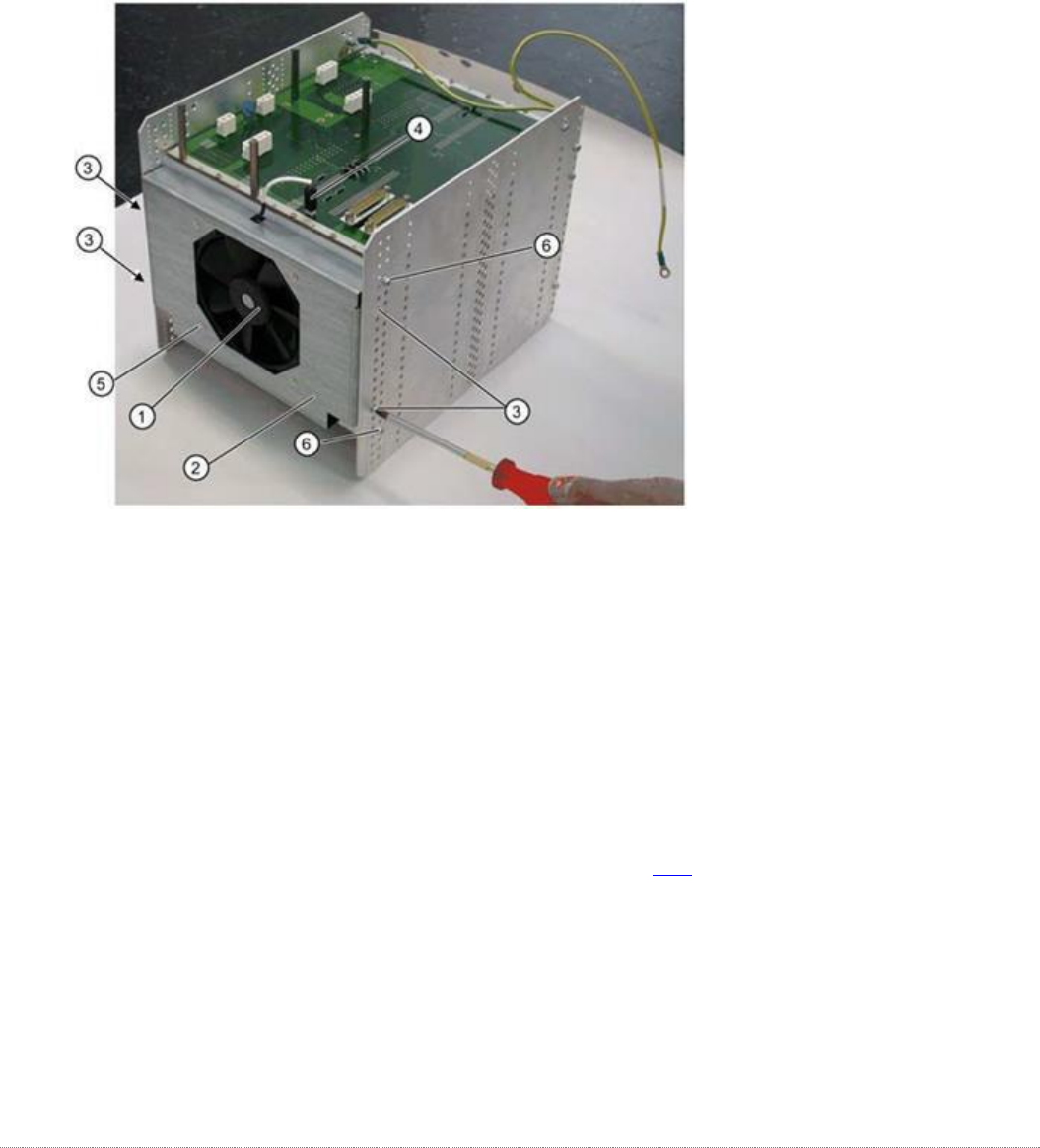

概述
风扇 (1) 位于控制单元的底部，并借助安装框架 (2) 安装。
1.
扇子
2.
安装架
3.
4 x 安装框架固定螺丝
4.
风扇的电气连接
5.
4 x 安装框架上风扇的紧固螺钉
移动
拆除完整的控制单元（参见“3.6.3.8 更换完整的控制单元”[➙3- 54]).
拔下连接电缆 (4) 和背板 X17。
在相应的控制单元孔上标记安装架（2）的安装位置。
松开安装框架 (2) 上的 4 个紧固螺钉 (3)。
如果您同时松开控制单元上的 2 个螺钉 (6)，则安装框架 (2) 可以更容易地从孔中撬出。
维修手册 WPC5 / WPC6
第 3 页-
58
使用合适的工具（例如螺丝刀）将安装框架 (2) 从控制单元的孔中撬出。
拆下带风扇的安装架。
在安装架上标出风扇（1）的安装位置。记下吹出空气的方向！风扇从下方吸入空气并将其吹
入控制单元内部。
松开将风扇 (1) 固定到安装框架的 4 颗螺钉 (5)。
拆下风扇。
安装
将风扇安装到安装框架中。注意连接电缆的位置。
小心地将安装框架的开口撬入孔中。
将安装框架与控制单元中的风扇安装在一起。
拧紧控制单元上的两个螺丝 (6) 并重新连接电源。
安装完整的控制单元（参见“3.6.3.8 更换完整的控制单元”[➙3-54]).
设置
检查风扇的气流。风扇从下方吸入空气并将其吹入控制单元内部。
