维修手册 WPC5 / WPC6
第 3 页-
59
3.6.4
电气元件概述
3.6.4.1
背板
后视图
–
概述
传奇
1.
限位开关、传感器和光栅的连接
2.
风扇连接
有关连接的详细概述，请参阅“3.7.1.3 限位开关、传感器和光栅的详细连接”[➙ 3-71]。
维修手册 WPC5 / WPC6
第 3 页-
60

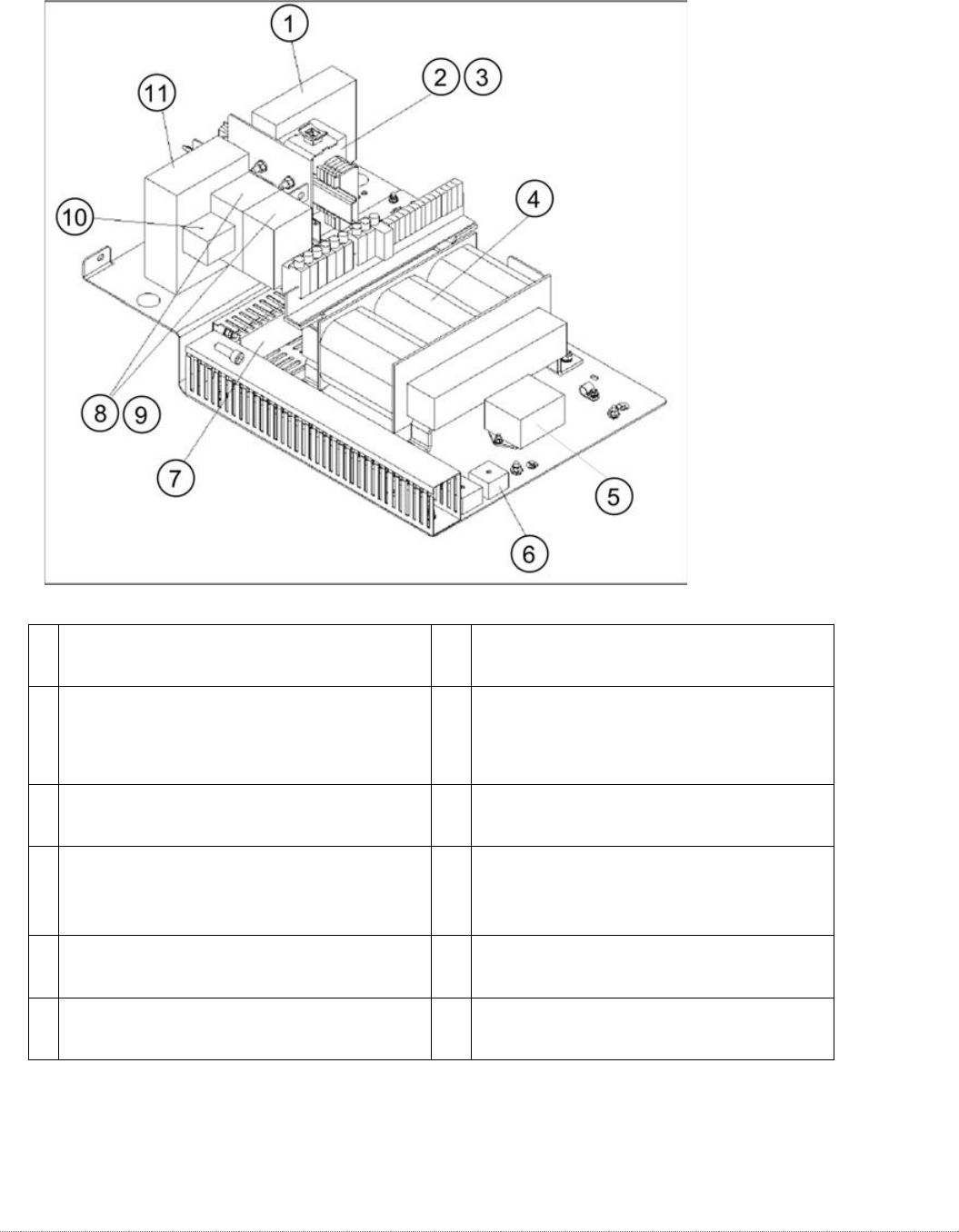

3.6.4.2
电源 WPC5
1
浪涌电流限制板WPC [03047752-xx]
7
电缆管道 40X40mm GYT1-40X40
[03008823-xx]
2
接触器 3RT10 15-2BM42 [03048357-xx]
停产,
接触。 3RT2 AC3 1NC DC220V 3p
[03171139-xx]继任者，K4
8
接触器 3RT10 15-1BB42 [03048563-
xx] 停产，
接触器 3RT2 AC3 1NC DC24V 3p
[03171138-xx] 继任者，K2 和 K3
3
接触器用抑制二极管 DC150- 250V
[03048925-xx]
9
接触器用抑制二极管 DC 24- 70V
[00342396S01]
4
变压器 WPC5 [03057556-xx]
10
辅助。开关块 3RH19 / 2 POL 1Ö+1S
[03048564-xx] 停产，
辅助开关组 3RH2 1NC + 1NO
[03171137-xx] 继任者；在K3
5
三相系统线路滤波器 10A
[03048582-xx]
11
紧急停止开关设备 3TK2828- 1BB41
[00372649-xx], K1
6
整流桥800V/25A [03048868-xx]
有关连接的详细概述，请参阅“3.7.1.3 限位开关、传感器和光栅的详细连接”[➙ 3-71]。
维修手册 WPC5 / WPC6
第 3 页-
61
3.6.4.3 电源 WPC6
1
浪涌电流限制板WPC NS [03056232-xx]
11
端板，灰色，型号 282-311 [00372782-xx]
2
浪涌电流限制板WPC [03047752-xx]
12
变压器 WPC5 [03057556-xx]
3
接触器 3RT10 15-2BM42 [03048357-
xx], K4
13
三相系统线路滤波器 10A [03048582- xx]
4
接触器用抑制二极管 DC150- 250V
[03048925-xx] 停产，
浪涌抑制二极管 3RT2 150-250V LED
[03171141-xx] 继任者； K4上
14
整流桥800V/25A [03048868-xx]
5
接地端子块 4-cond 280-677
[00323829-xx]
15
电缆管道 40X40mm GYT1-40X40
[03008823-xx]
6
通过接线端子 GY 4-con。 280- 633
[00323828-xx]
16
接触器 3RT10 15-1BB42 [03048563-xx]，
K2 和 K3
7
相邻跳线 280-402 [0035338-xx]
17
用于接触器 DC 24-70V [00342396Sxx] 的抑
制二极管已停产，
浪涌抑制二极管 3RT2 24V-70V LED
[03171140-xx] 继任者；在K3
8
端板 2.5mm 橙色 280-315
[00323836-xx]
18
辅助。开关块 3RH19/2pole/1NC+1NO
[03048564-xx]，在 K3 上
9
无螺纹止动器 6 m 249-116
[00356396-xx]
19
紧急停止开关设备 3TK2828-1BB41
[00372649-xx], K1
10
保险丝钳 10A (6.3X32) 282-128
[00372781-xx]
20
紧急停止和防护门监控 [03056745-
xx]，K5 和 K6
有关连接的详细概述，请参阅“3.7.1.3 限位开关、传感器和光栅的详细连接”[➙3-71].
