维修手册 WPC5 / WPC6  第 3 页 - 62 Non -Stop-Module Elektrics [03057797 - xx] 零件 数量 姓名 编号。 1 台板电器 03057798 - xx 1 电力电缆负载轴 03056950 - xx 1 信号电缆负载轴 03056948 - xx 1 参考点接近开关负载轴 03056947 - xx 1 ble ：操作。带信号灯的按钮 03057602 - xx 1 电缆：安…

100%1 / 143
维修手册 WPC5 / WPC6
第 3 页-
61

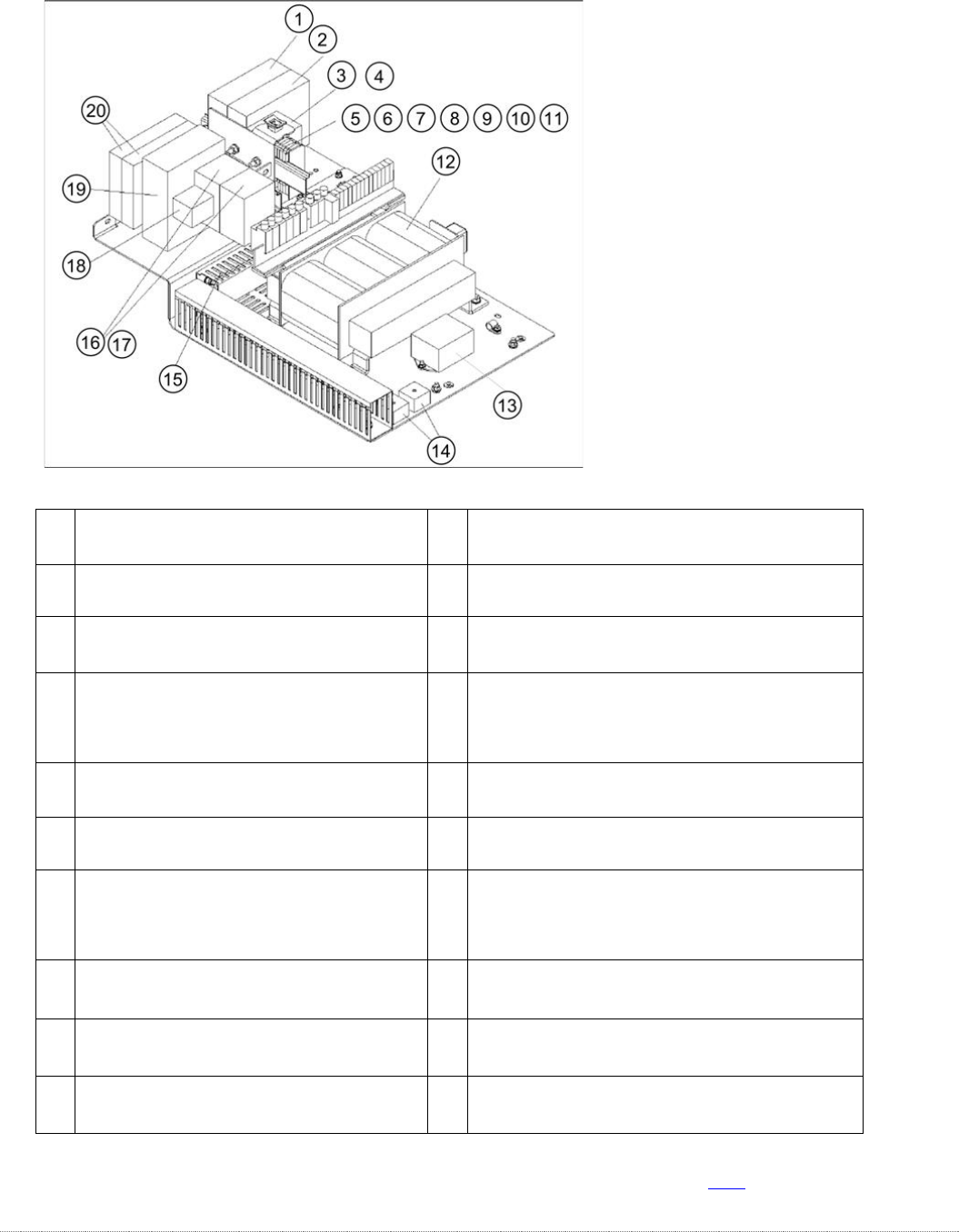

3.6.4.3 电源 WPC6
1
浪涌电流限制板WPC NS [03056232-xx]
11
端板，灰色，型号 282-311 [00372782-xx]
2
浪涌电流限制板WPC [03047752-xx]
12
变压器 WPC5 [03057556-xx]
3
接触器 3RT10 15-2BM42 [03048357-
xx], K4
13
三相系统线路滤波器 10A [03048582- xx]
4
接触器用抑制二极管 DC150- 250V
[03048925-xx] 停产，
浪涌抑制二极管 3RT2 150-250V LED
[03171141-xx] 继任者； K4上
14
整流桥800V/25A [03048868-xx]
5
接地端子块 4-cond 280-677
[00323829-xx]
15
电缆管道 40X40mm GYT1-40X40
[03008823-xx]
6
通过接线端子 GY 4-con。 280- 633
[00323828-xx]
16
接触器 3RT10 15-1BB42 [03048563-xx]，
K2 和 K3
7
相邻跳线 280-402 [0035338-xx]
17
用于接触器 DC 24-70V [00342396Sxx] 的抑
制二极管已停产，
浪涌抑制二极管 3RT2 24V-70V LED
[03171140-xx] 继任者；在K3
8
端板 2.5mm 橙色 280-315
[00323836-xx]
18
辅助。开关块 3RH19/2pole/1NC+1NO
[03048564-xx]，在 K3 上
9
无螺纹止动器 6 m 249-116
[00356396-xx]
19
紧急停止开关设备 3TK2828-1BB41
[00372649-xx], K1
10
保险丝钳 10A (6.3X32) 282-128
[00372781-xx]
20
紧急停止和防护门监控 [03056745-
xx]，K5 和 K6
有关连接的详细概述，请参阅“3.7.1.3 限位开关、传感器和光栅的详细连接”[➙3-71].
维修手册 WPC5 / WPC6
第 3 页-
62
Non-Stop-Module Elektrics [03057797-
xx] 零件
数量
姓名
编号。
1
台板电器
03057798-xx
1
电力电缆负载轴
03056950-xx
1
信号电缆负载轴
03056948-xx
1
参考点接近开关负载轴
03056947-xx
1
ble：操作。带信号灯的按钮
03057602-xx
1
电缆：安全传感器加载翻板
03057600-xx
1
电缆：安全传感器护手
03057601-xx
1
电缆：起重磁铁安全翻盖关闭
03057603-xx
1
电缆：起重磁铁安全翻盖开口
03057604-xx
1
碰撞光栅正常组件负载
03057012-xx
1
碰撞光栅高组件负载轴
03057291-xx
1
电缆：传感器安全翻盖打开
03057598-xx
1
电缆：正确插入传感器托盘
03057599-xx
1
电缆：传感器托盘检测负载轴
03071453-xx
维修手册 WPC5 / WPC6
第 3 页-
63
3.6.5
供电单元
3.6.5.1
更换保护接触器组合 (SSK)
零部件
保护接触器组合 (SSK) 3TK2828-1BB41 [00372649-xx]
拆卸/安装
标记所有连接以便以后更容易安装。
拔下保护接触器组合的所有连接。
将保护接触器组合从安装导轨上撬下来。
将新的保护接触器组合连接到安装导轨并恢复电气连接。
设置
将调节螺钉 (1) 的值调整为 0.5（秒）。如果该值设置得太高，将发出错误消息。
用锁紧漆密封调整螺钉。
保护接触器组合 (SSK) 位于电气单元的正面（参见
“3.6.2 概述”[➙ 3-46]）。
1.定位螺丝
