维修手册 WPC5 / WPC6 第 3 页 - 65 3.6.5.3 更换浪涌电流限制板 浪涌电流限制板位于电气单元的背面 （参见 “ 3.6.4.2 WPC 5 的电源 ” [ ➙ 3-60] WPC5 和 “ 3.6.4. 3 WPC6 的电源 ” [ ➙ 3- 61 ] 对于 WPC6 ）。 零部件 浪涌电流限制板 WPC [0304775 2-xx] (A1) 浪涌电流限制板 WPC NS [0305 6232-x…
维修手册 WPC5 / WPC6
第 3 页-

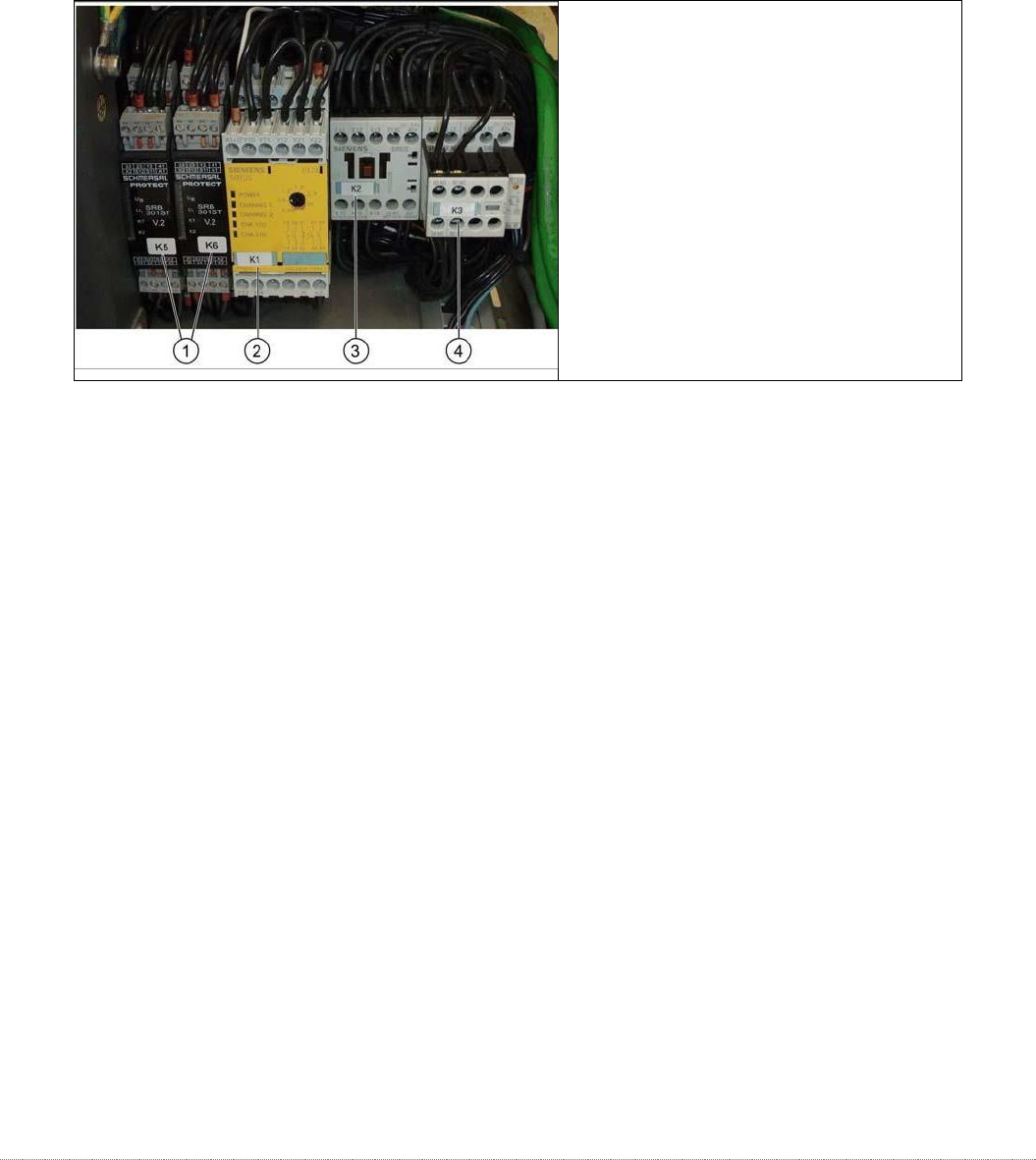

64
1.
保护门监视器和紧急停止，K5
和 K6
2.
SSK K1
3.
接触器 K 2
4.
接触器 K 3
3.6.5.2
更换紧急停止和防护门监视器（仅限 WPC6）
零部件
紧急停止和防护门监视器 [03056745-xx]
拆卸/安装
标记所有连接以便以后更容易安装。
拔下 K5/K6 的所有连接。
将 K5/K6 撬离安装导轨。
将新的 K5/K6 连接到安装导轨并恢复电气连接。
维修手册 WPC5 / WPC6
第 3 页-
65
3.6.5.3
更换浪涌电流限制板
浪涌电流限制板位于电气单元的背面（参见“3.6.4.2 WPC5 的电源”[➙ 3-60] WPC5 和“3.6.4.3
WPC6 的电源”[➙3-61] 对于 WPC6）。
零部件
浪涌电流限制板 WPC [03047752-xx] (A1)
浪涌电流限制板 WPC NS [03056232-xx] (A2)（仅限 WPC6）
拆卸/安装
标记所有连接以便以后更容易安装。
从浪涌电流限制板上拔下所有连接。
将浪涌电流限制板撬离安装导轨。
将新的浪涌电流限制板连接到安装导轨并恢复电气连接。
设置
无需设置。
也可以看看...
@3.6.5 电源电 [
➙3-63]
维修手册 WPC5 / WPC6
第 3 页-
66
危险
3.6.5.4
更换整个电源装置
零部件
WPC5 电源装置 [03072955-xx]
WPC6 电源装置 [03056701-xx)
概述
变压器、继电器和接触器、浪涌电流限制板等电源组件 (1) 安装在安装板 (2) 上，可以作为一个完整的
单元拆卸。
安装板用 4 个螺钉固定到 WPC 框架上：
2 x 侧面，正面 (3)
1 x 在框架上，左侧 (4)
1x 在框架上，右侧 - 在电缆管道 (6) 中
移动
为了更好地接触电源装置，拆下侧盖，如有必要，拆下前盖。见章节。
检查所有电缆是否有标记。
确保您能够再次正确分配所有电缆和插头。必要时，为电缆、插头和接头贴上标签，
以便以后重新连接。
电缆到主开关的电压
当连接 WPC 电源线并且主开关已关闭时，电压仍然存在于连接到主开关的电缆、线路滤波
器和连接到主开关的端子上。
断开 WPC 的电源。
