维修手册 WPC5 / WPC6 第 3 页 - 66 危险 3.6.5.4 更换整个电源装置 零部件 WPC5 电源装置 [03072955- xx] WPC6 电源装置 [03056701- xx) 概述 变压器、继电器和接触器、浪涌电流 限制板等电源组件 (1) 安装在安装板 (2) 上，可以作为一个完整 的 单元拆卸。 安装板用 4 个螺钉固定到 WPC 框架上： 2 x 侧面，正面 (3) 1 x 在框架上…
维修手册 WPC5 / WPC6
第 3 页-
65
3.6.5.3
更换浪涌电流限制板
浪涌电流限制板位于电气单元的背面（参见“3.6.4.2 WPC5 的电源”[➙ 3-60] WPC5 和“3.6.4.3
WPC6 的电源”[➙3-61] 对于 WPC6）。
零部件
浪涌电流限制板 WPC [03047752-xx] (A1)
浪涌电流限制板 WPC NS [03056232-xx] (A2)（仅限 WPC6）
拆卸/安装
标记所有连接以便以后更容易安装。
从浪涌电流限制板上拔下所有连接。
将浪涌电流限制板撬离安装导轨。
将新的浪涌电流限制板连接到安装导轨并恢复电气连接。
设置
无需设置。
也可以看看...
@3.6.5 电源电 [
➙3-63]
维修手册 WPC5 / WPC6
第 3 页-
66
危险
3.6.5.4
更换整个电源装置
零部件
WPC5 电源装置 [03072955-xx]
WPC6 电源装置 [03056701-xx)
概述

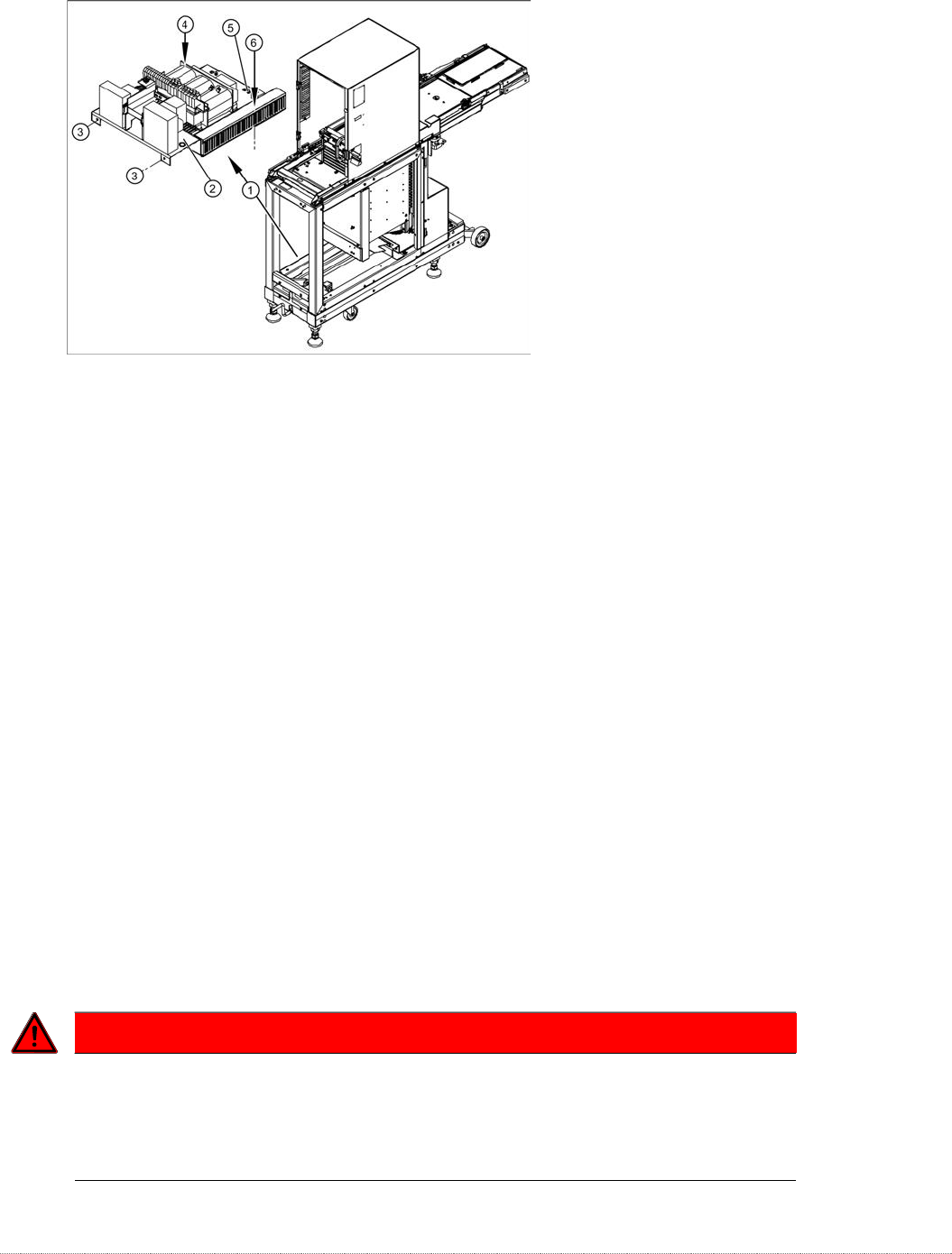

变压器、继电器和接触器、浪涌电流限制板等电源组件 (1) 安装在安装板 (2) 上，可以作为一个完整的
单元拆卸。
安装板用 4 个螺钉固定到 WPC 框架上：
2 x 侧面，正面 (3)
1 x 在框架上，左侧 (4)
1x 在框架上，右侧 - 在电缆管道 (6) 中
移动
为了更好地接触电源装置，拆下侧盖，如有必要，拆下前盖。见章节。
检查所有电缆是否有标记。
确保您能够再次正确分配所有电缆和插头。必要时，为电缆、插头和接头贴上标签，
以便以后重新连接。
电缆到主开关的电压
当连接 WPC 电源线并且主开关已关闭时，电压仍然存在于连接到主开关的电缆、线路滤波
器和连接到主开关的端子上。
断开 WPC 的电源。
维修手册 WPC5 / WPC6
第 3 页-
67
警告
移除所有电缆固定装置（电缆扎带等）并从电源装置上拔下所有电缆和插头。
有关连接细节和完整电路图，请参阅以下文档：
详细电路图 [00196627-xx] 德语/英语
松开 4 个紧固螺钉 (3)、(4) 和 (6)。
从电源装置的安装板上断开接地端子 (5)。
将电源单元拉到一边，从 WPC 上卸下带有完整电源单元的安装板。
！电源重量很重！
拉出安装板时，确保始终从下方提供支撑，因为变压器非常重，如果不提供支撑，安装板可能
会弯曲。
现在可以接触电源组件以进行进一步的维修工作，例如更换线路滤波器、整流器或
变压器。
拔出电源（1）时，
注意应力消除。
电源装置上的应变消除装置
（显示的 WPC6 示例）
