维修手册 WPC5 / WPC6  第 3 页 - 68 3.7 限位开关、传感器和光栅 3.7 .1 简介 3.7.1.1 概述 WPC5 示意图位置和位置 - 顶视图 WPC5 A = 进给轴； B = 塔（提升轴） 1 传感器 WPTC 可用 [03056853-xx] 6 参考传感器，提升轴 [03047278-xx] 2a/ 2b 用于普通组件的碰撞光栅 （见第 3-82 页的表格） 7 传感器 “ 塔中存在 WPTC ” …

100%1 / 143
维修手册 WPC5 / WPC6
第 3 页-
67
警告
移除所有电缆固定装置（电缆扎带等）并从电源装置上拔下所有电缆和插头。
有关连接细节和完整电路图，请参阅以下文档：
详细电路图 [00196627-xx] 德语/英语
松开 4 个紧固螺钉 (3)、(4) 和 (6)。
从电源装置的安装板上断开接地端子 (5)。
将电源单元拉到一边，从 WPC 上卸下带有完整电源单元的安装板。
！电源重量很重！
拉出安装板时，确保始终从下方提供支撑，因为变压器非常重，如果不提供支撑，安装板可能
会弯曲。
现在可以接触电源组件以进行进一步的维修工作，例如更换线路滤波器、整流器或
变压器。

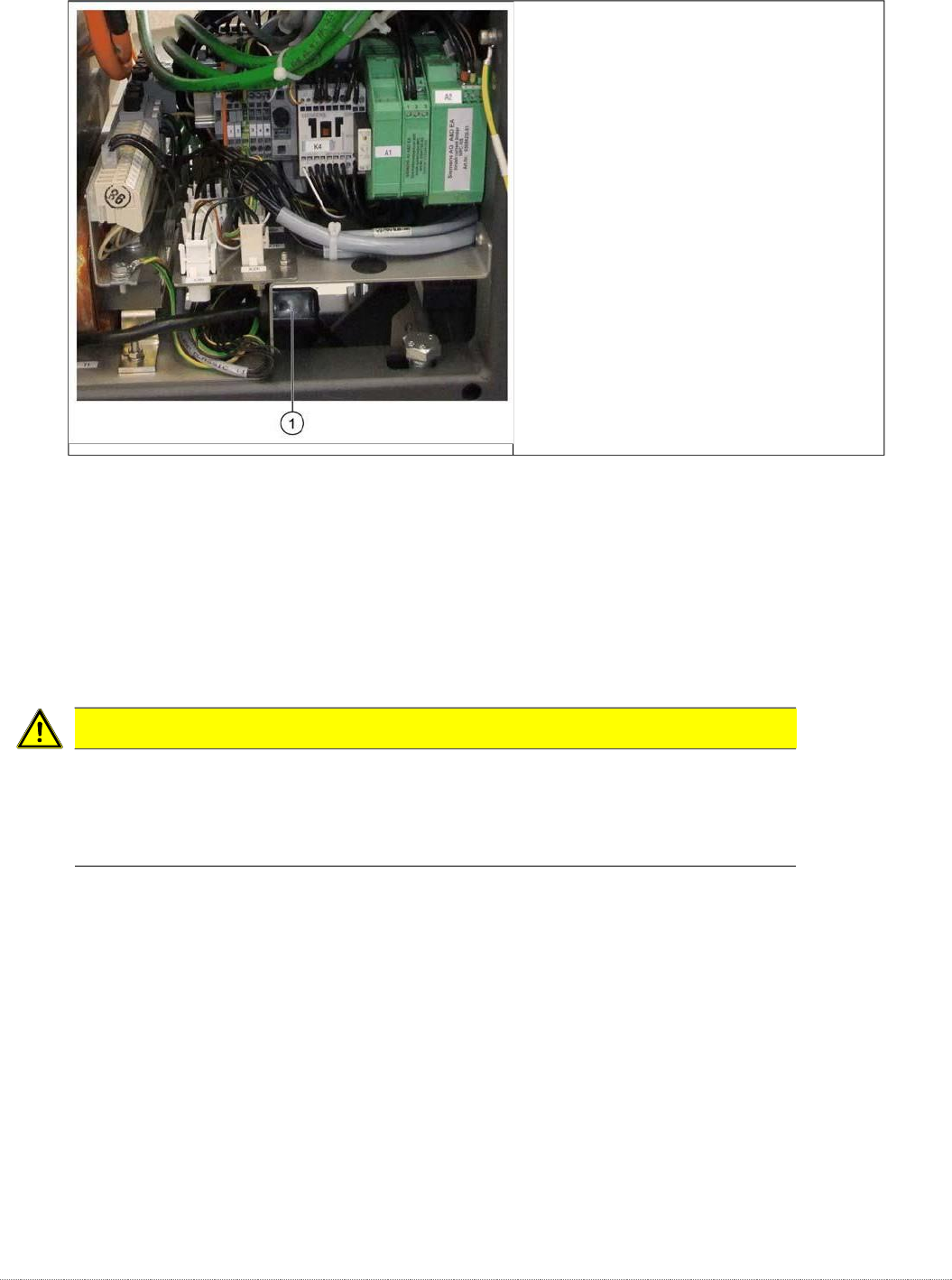

拔出电源（1）时，
注意应力消除。
电源装置上的应变消除装置
（显示的 WPC6 示例）
维修手册 WPC5 / WPC6
第 3 页-
68
3.7 限位开关、传感器和光栅
3.7.1
简介
3.7.1.1
概述
WPC5

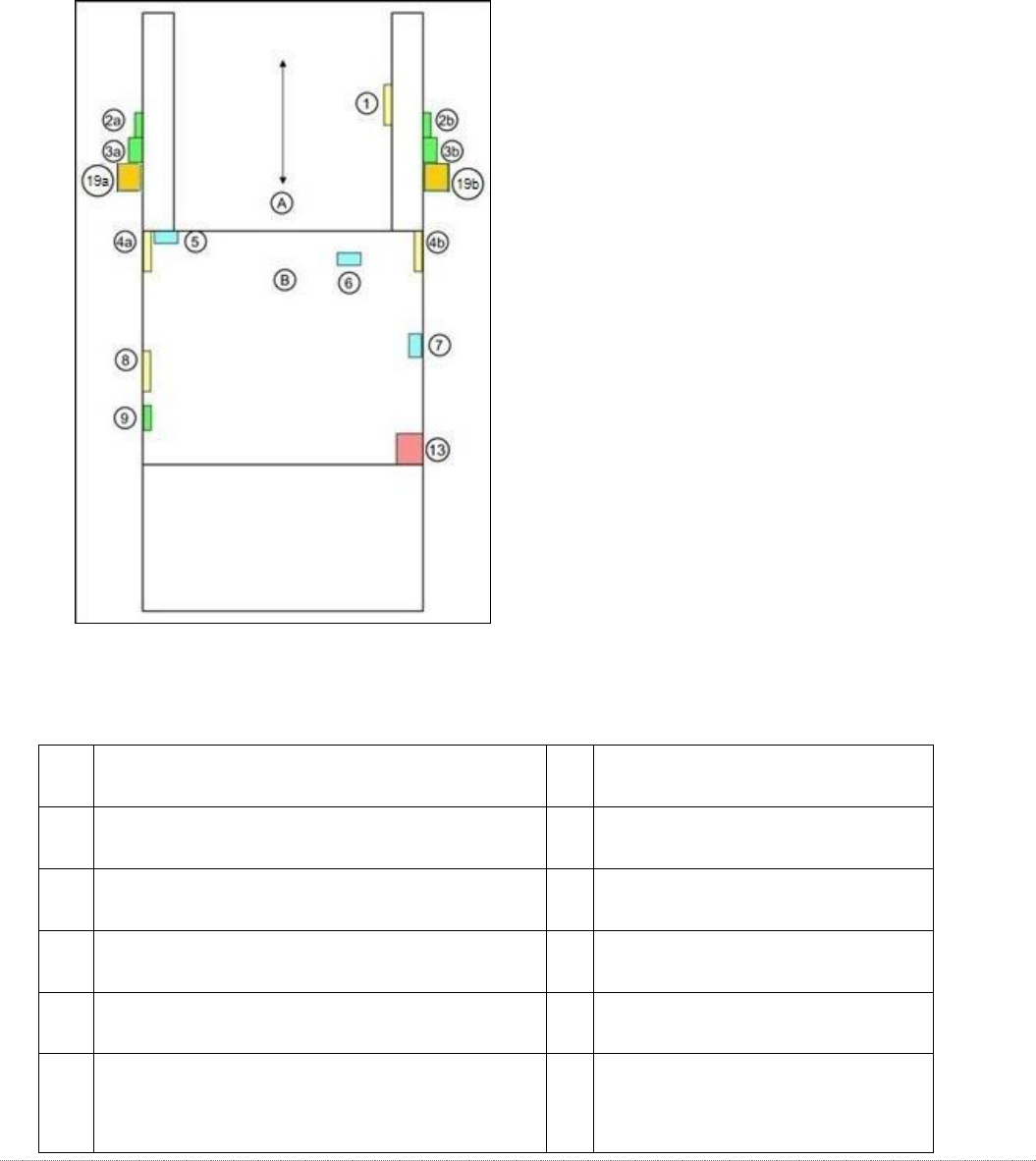

示意图位置和位置 - 顶视图 WPC5
A = 进给轴；
B = 塔（提升轴）
1
传感器 WPTC 可用 [03056853-xx]
6
参考传感器，提升轴
[03047278-xx]
2a/
2b
用于普通组件的碰撞光栅
（见第 3-82 页的表格）
7
传感器“塔中存在
WPTC”[03057841-xx]
3a/
3b
用于高组件的防撞光栅
（见第 3-82 页的表格）
8
传感器“WPTC 锁已关闭”[03056854- xx]
19a/
19b
用于超高部件的防撞光栅
（见第 3-82 页的表格）
9
参考传感器，进给轴 [03057837- xx]
4a/
4b
进给轴碰撞光栅，塔 [03056927-xx]
13
门锁开关
5
升降轴上升限位开关[03047279-xx]/升降轴下降
限位开关[03047280- -xx]（升降轴下降时安装
维修手册 WPC5 / WPC6
第 3 页-
69
WPC6

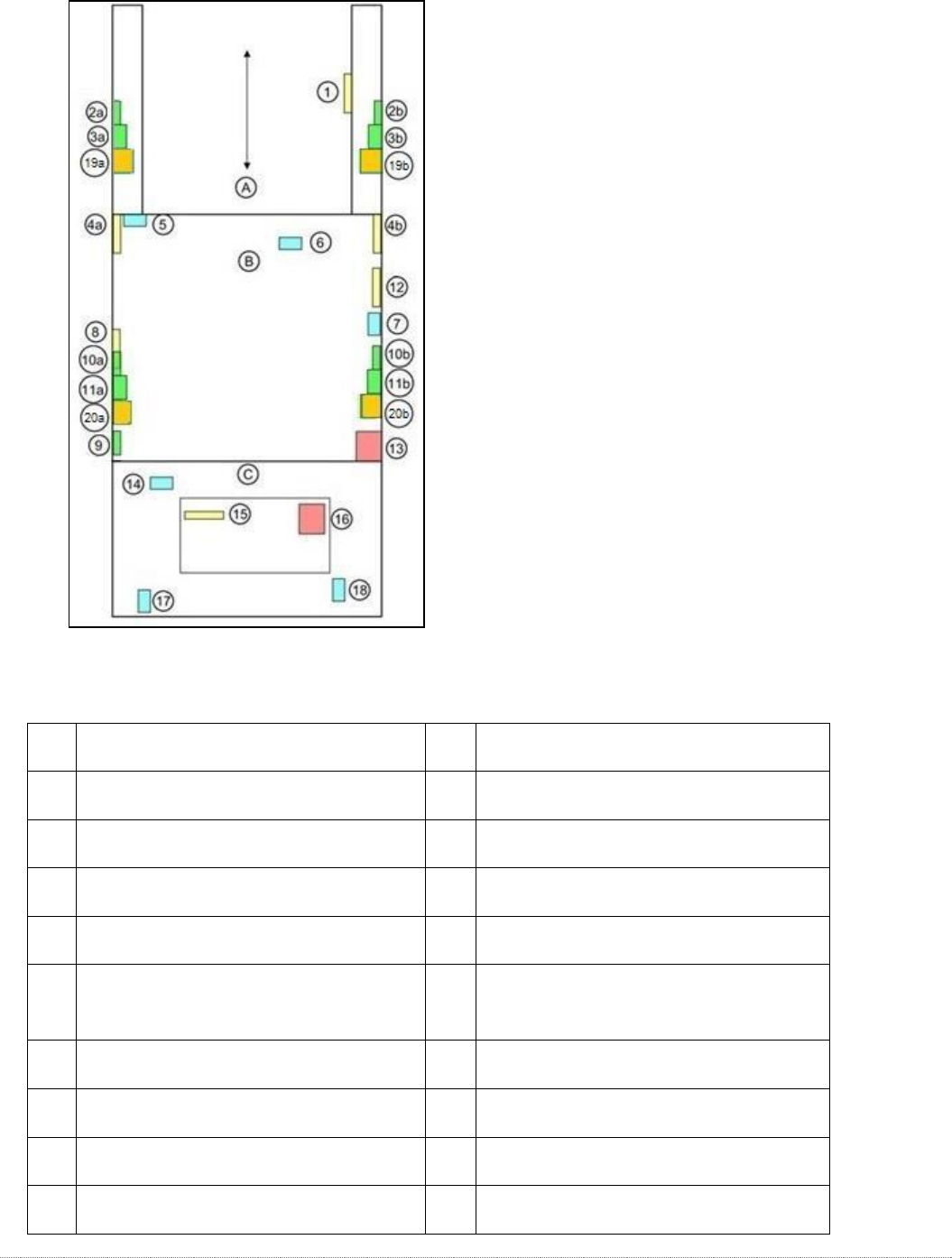

示意图位置和位置 - 顶视图 WPC6
A = 进给轴； B = 塔架（升降轴）； C = 装载单位
1
传感器 WPTC 可用 [03056853-xx]
10a/
10b
用于高组件的防撞光栅，负载轴（参见第 3-82
页的表格）
2a/
2b
用于普通组件的碰撞光栅
（见第 3-82 页的表格）
11a/
11b
用于普通部件的防撞光栅，负载轴
（见第 3-82 页的表格）
3a/
3b
用于高组件的防撞光栅（见第 3-82 页
的表格）
20a/
20b
用于高组件 NSM 的碰撞光栅（参见第 3-82
页上的表格）
19a/
19b
用于高组件 NSM 的碰撞光栅（参见第 3-82
页上的表格）
12
参考传感器，进给轴
[03057837-xx]
4a/
4b
进给轴碰撞光栅，塔 [03056927-xx]
13
门锁开关
5
升降轴向上限位开关 [03047279- xx] /
升降轴向下限位开关
[03047280-xx]（升降轴下降时安装
14
传感器托盘检测负载轴
[03056989-xx]
6
参考传感器，提升轴
[03047278-xx]
15
传感器安全翻盖打开 [03056958-xx]
7
负载参考点接近开关
轴 [03056947-xx]
16
安全传感器护手 [03056990-xx]
8
传感器“塔中存在
WPTC”[03057841-xx]
17
安全传感器装载翻板 [03056989-xx]
9
传感器“WPTC 锁关闭”[03056854-xx]
18
正确插入传感器托盘
[03056959-xx]
