维修手册 WPC5 / WPC6
第 3 页-
76
1

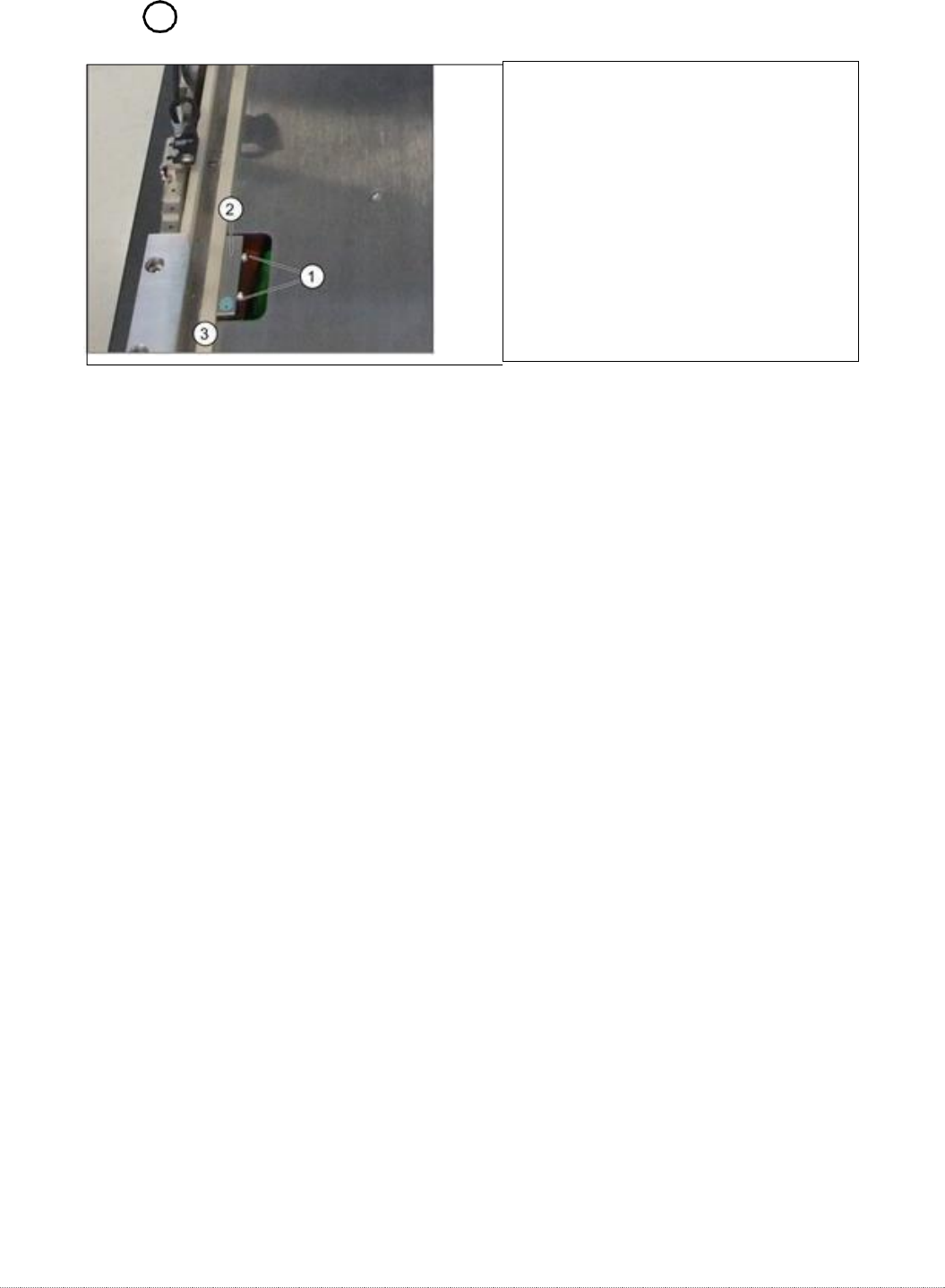

3.7.2
传感器 “WPTC可用”
零部件
WPTC 可用传感器的接近开关 [03056853-xx]
拆卸/安装
松开将金属盖固定在进给轴上的 6 颗螺钉，然后取下此盖。
松开传感器上的两个紧固螺钉 (1)。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。电缆从右侧开始，沿着进给轴
的下侧到达左侧，然后从那里到达背板。
安装传感器，使传感器表面 (2) 朝上。
将传感器与白色导轨 (3) 平行对齐。
恢复电气连接并将连接电缆固定到位。
设置
检查传感器功能。
为此，用手将华夫饼包装托盘托架 (WPTC) 推到传感器上方。传感器底部的 LED 将显示状态：
⇨
LED 亮起 = 已切换
⇨
LED 不亮 = 未切换。
检查是否激活了正确的输出。
转到站软件菜单
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能
⇨
WPC I/O 端口。
取下华夫饼包装托盘托架。
⇨
相关显示必须关闭。
1.
紧固螺钉
2.
WPTC可用传感器
3.
导轨
维修手册 WPC5 / WPC6
第 3 页-
77
9

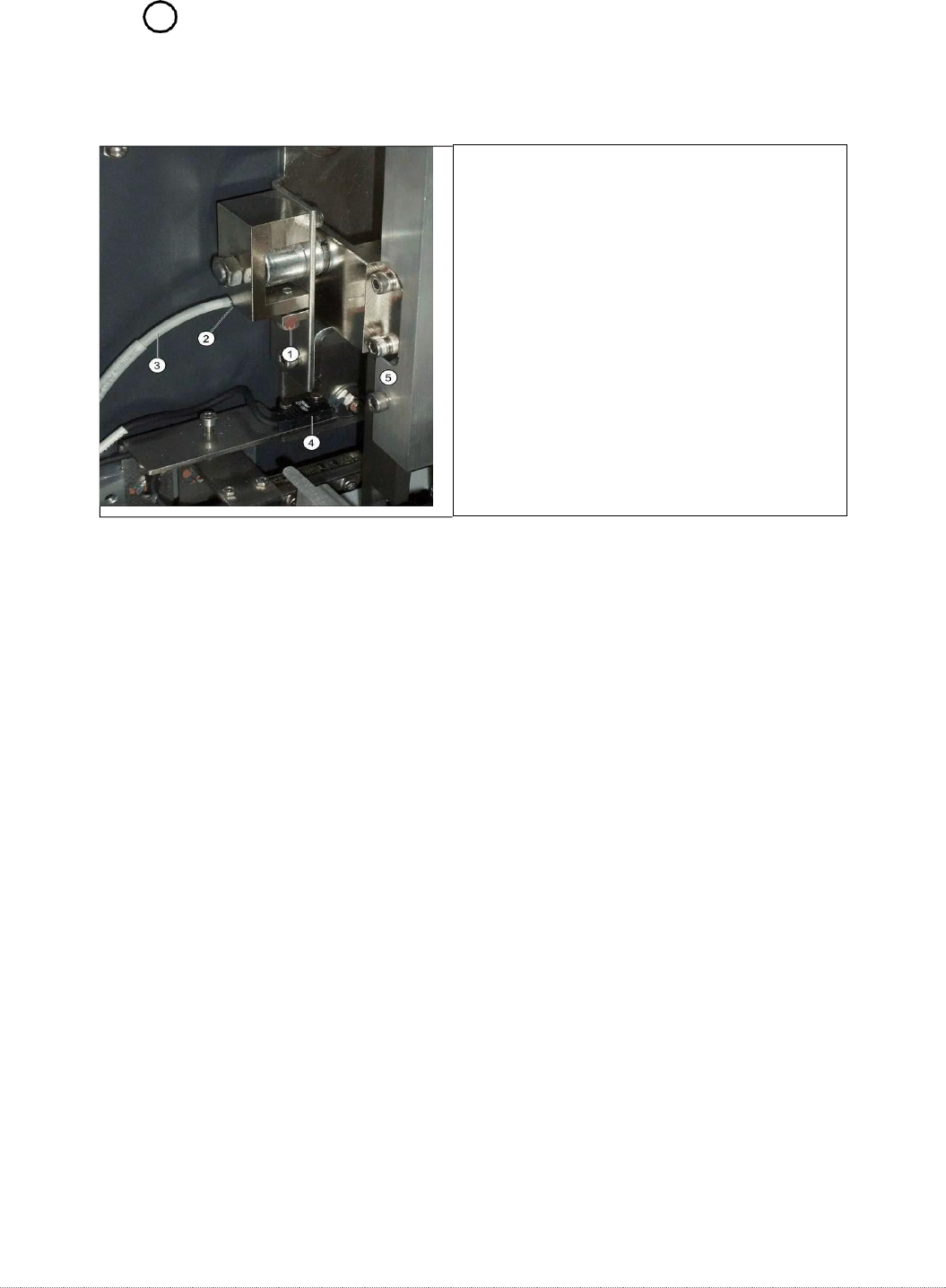

3.7.3
传感器 “WPTC 锁定传感器关闭”
零部件
传感器防扭装置 [03056854-xx]
拆卸/安装
松开固定传感器 (1) 的螺钉。
将传感器 (2) 从其底座中拉出。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
将新传感器 (2) 推入底座。
借助紧固螺钉 (1) 将传感器固定在其底座中。
恢复电气连接并将连接电缆固定到位。
设置
必须安装传感器，以便在锁定条 (5) 关闭时能够可靠切换。
手动关闭和打开锁定条 (5)。当锁关闭时，传感器必须切换。
传感器上的 LED 将显示状态：
⇨
LED 亮起 = 已切换
⇨
LED 不亮 = 未切换。
检查是否切换了正确的输出。为此，打开工作站
软件菜单
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能
⇨
⇨
WPC E/A 端口。
必须启用 Sensor FMT Verriegelung offen 选项。
打开锁。
⇨
相应的显示必须关闭。
概述
1.
防扭接近开关紧固螺钉
2.
传感器防扭装置
3.
防扭装置传感器电缆
4.
用于高组件的防撞光栅
5.
锁紧条
维修手册 WPC5 / WPC6
第 3 页-
78
7

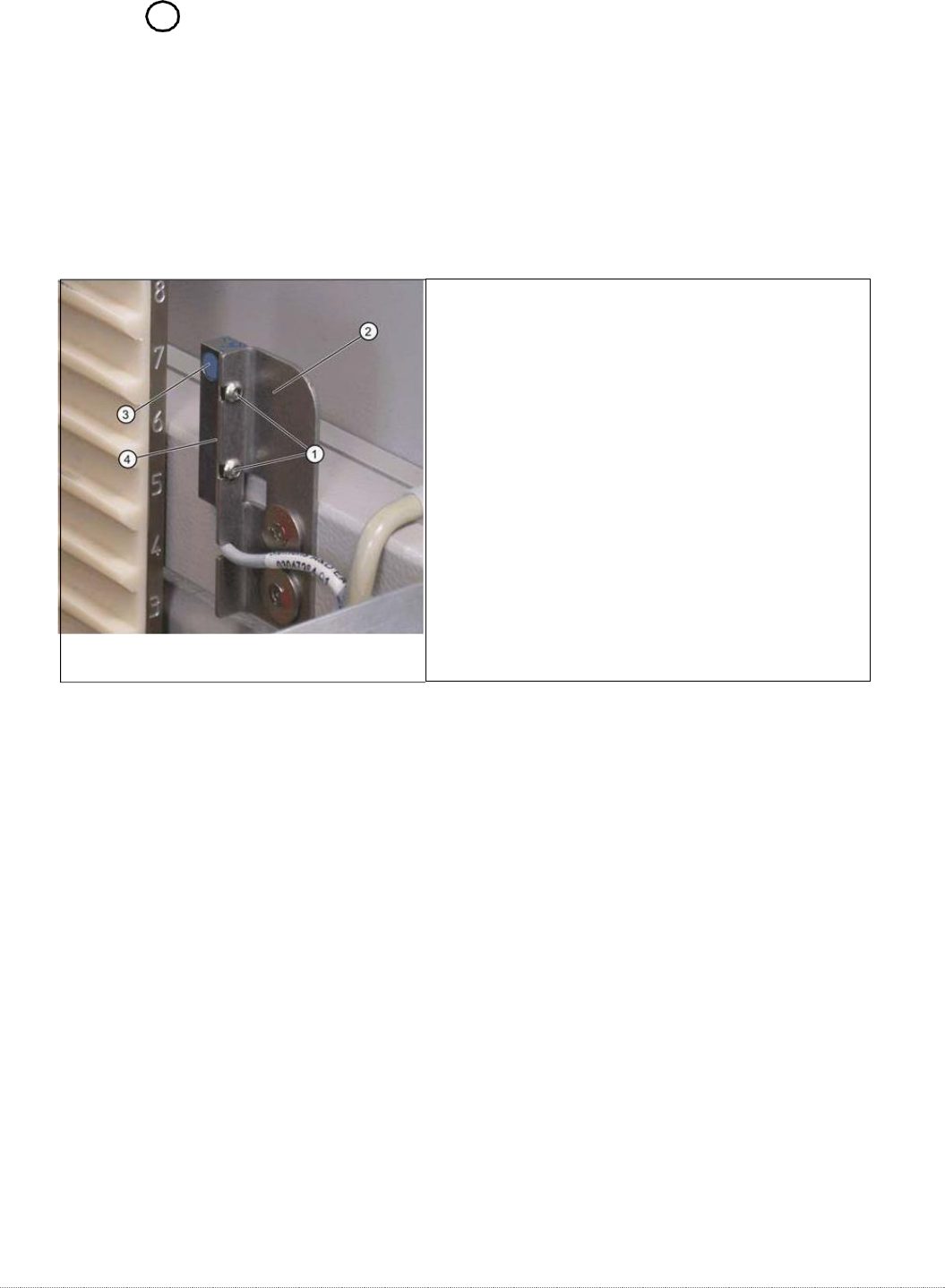

3.7.4
传感器 “WPTC 出现在塔楼”
零部件
内存中的华夫饼托盘托架接近开关 [03057841-xx]
准备工作
取下负载单元上的盖子（参见 3.5.1.1 [➙ 3-32]）。
拆除起重磁铁（参见“3.5.4 更换起重磁铁”[➙ 3-39]）。
设置
检查传感器功能。
为此，请分别推送 WPTC。调节规的底板，用手放入塔中。当华夫饼包装托盘移过传感器时，
传感器必须切换。
在塔架导轨内来回移动 WPTC/仪表。传感器必须可靠切换。
在塔导轨内左右移动华夫饼包装托盘。传感器必须可靠地识别 WPTC。传感器上的 LED 必
须持续发光。
传感器上的 LED 将显示状态：
⇨
LED 亮起 = 已切换
⇨
LED 不亮 = 未切换。
检查是否激活了正确的输出。
为此，打开工作站软件菜单传感器
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能
⇨
⇨
WPC I/O 端口。
必须启用传感器、WPTC in tower 选项。
拆下 WPTC/仪表。
⇨
相应的显示必须关闭。
拆卸/安装
松开固定传感器安装支架 (2) 的两个螺钉
(1)。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子
排上拔下。
安装传感器，使传感器表面 (4) 指向一侧。
将传感器与安装支架 (2) 平行对齐。传感器表面
(3) 必须与华夫饼托盘托架的边缘居中对齐。请勿拆
卸安装支架。
恢复电气连接并修复
连接电缆到位。
