维修手册 WPC5 / WPC6 第 3 页 - 80 安装 将参考传感器和螺丝对准其安装点。 注意安装位置。传感器表面必须朝 下， LED 朝上。 运行连接电缆。 留下足够大的电缆环，以便您可以将 电缆装入铁氧体磁芯中。 恢复电气连接并将连接电缆固定到位 。 将连接电缆插入铁氧体磁芯（一圈） 。 将两半压在一起，使夹具啮合。 设置 检查参考传感器的功能和正确位置。 当驱动器执行器刚好位于传感器下方时…
维修手册 WPC5 / WPC6
第 3 页-
79
8
3.7.5

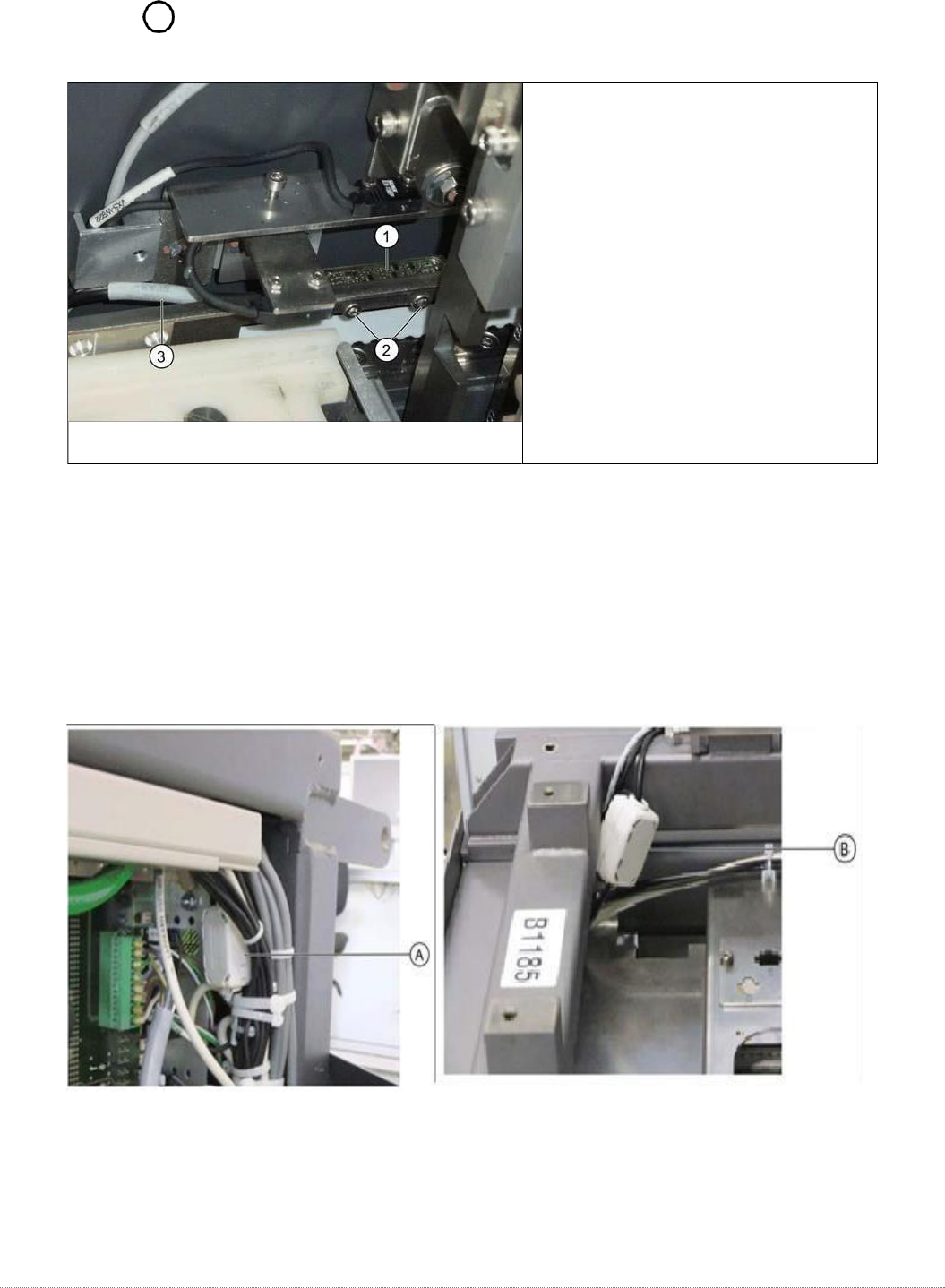

传感器 参考传感器“进给轴”
移动
松开传感器上的两个紧固螺钉 (2)。
松开传感器电缆 (3)。
在螺丝刀的帮助下，打开提供的固定装置上的铁氧体磁芯（A 用于 WPC6 或 B 用于 WPC5）。
松开电缆夹并取下铁氧体磁芯。将它们保存在安全的地方以供以后安装。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
零部件
进给轴参考点接近开关 [03057837-
xx]
概述
1.
进给轴参考点接近开关
2.
参考传感器紧固螺钉
3.
进给轴参考点接近开关的传感器电缆 A =
WPC6 铁氧体磁芯在控制单元背板上的位
置 B = WPC5 铁氧体磁芯在负载单元中的
位置
维修手册 WPC5 / WPC6
第 3 页-
80
安装
将参考传感器和螺丝对准其安装点。
注意安装位置。传感器表面必须朝下，LED 朝上。
运行连接电缆。
留下足够大的电缆环，以便您可以将电缆装入铁氧体磁芯中。
恢复电气连接并将连接电缆固定到位。

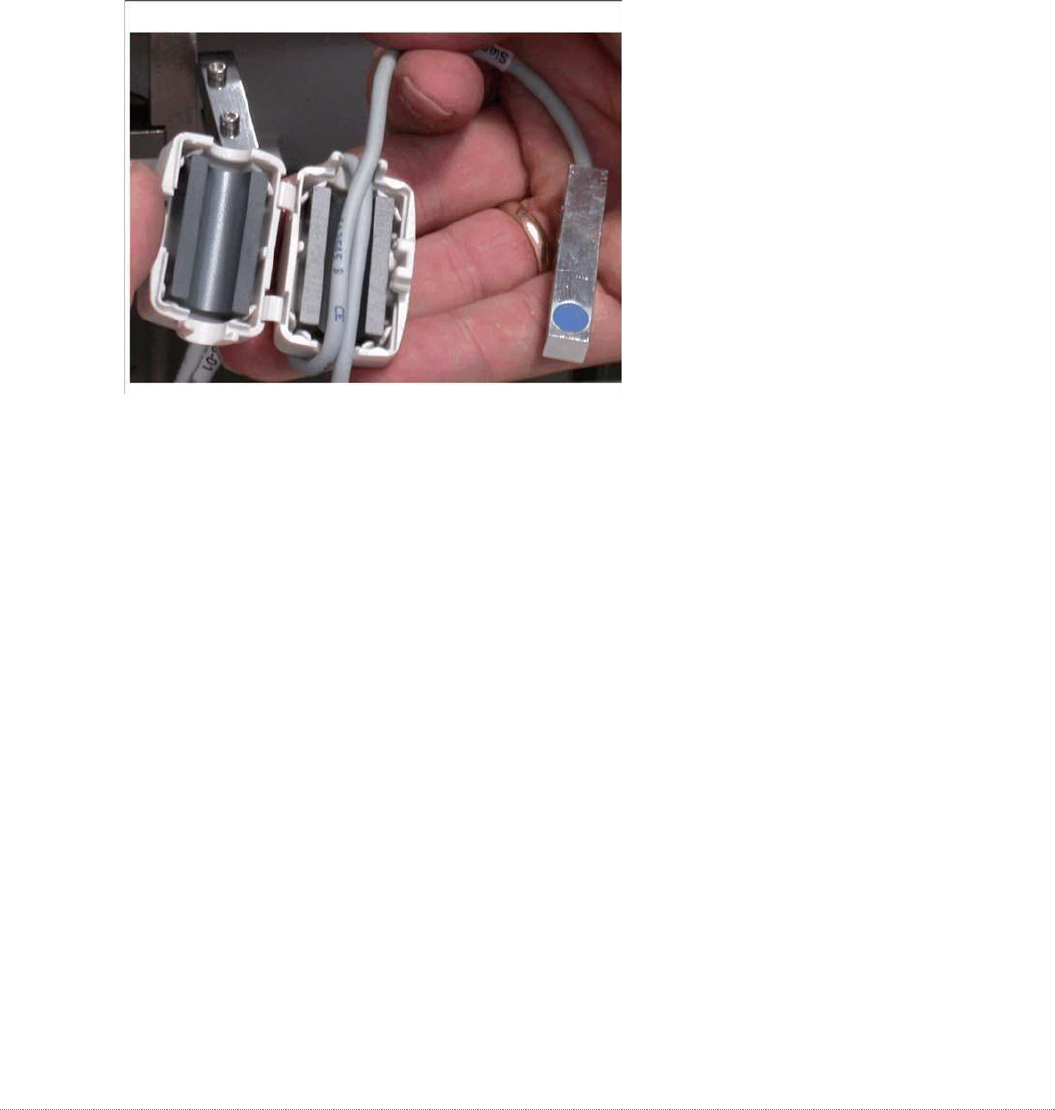

将连接电缆插入铁氧体磁芯（一圈）。
将两半压在一起，使夹具啮合。
设置
检查参考传感器的功能和正确位置。当驱动器执行器刚好位于传感器下方时，传感器必
须触发。 （参照点）。
为此，打开工作站软件菜单
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能。
启用进给轴并单击 Reference bero 按钮。
进给轴将移动，以便驱动器致动器触发参考传感器。将计算参考点。
将显示计算出的值，然后可以使用“提交”按钮保存。
如果出现错误消息，请通过调整驱动器上的凸轮来校正机械位置（参见“4.2.3 参考接近开
关 (Bero)”[➙ 4-126]）并重复测量过程。
在凸轮紧固螺钉上涂上锁漆。
校准参考传感器（参见“4.2.3 参考接近开关 (Bero)”[➙ 4-126）。
维修手册 WPC5 / WPC6
第 3 页-
81
注意
注意

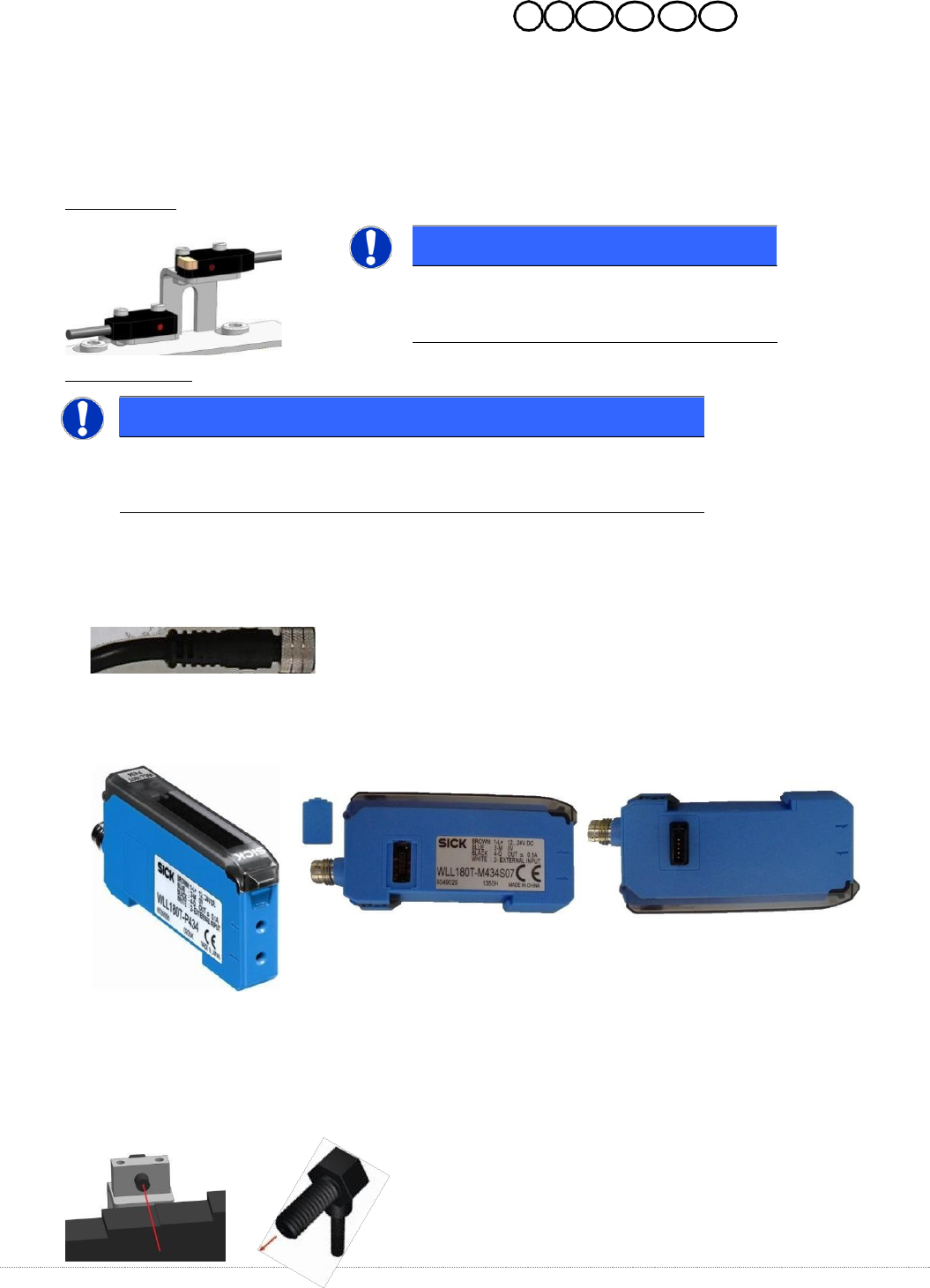

3.7.6
组件高度的碰撞光栅
随着 WPC5/WPC6 版本 -03 的引入，引入了碰撞灯屏障组件高度的新类型。
所有 WPC5 和 WPC6 < 序列号：3xxx- 显示 LB 类型 1。
所有 WPC5 和 WPC6 > 序列号：3xxx- 显示 LB-type 2 和 LB-type 1。
LB 型 1 说明：
备件
零件号，请参见备件表和以下概述。
描述 LB 类型 2：
备件
零件号，请参见备件表和以下概述。
对于这种 LB 型，我们有 3 个备件。
1.
用于 Crash-LB CO 高度的电缆，
2.
控制单元LB（WLL180T-M和WLL180T-F各有）；这些单元通过单元侧面的连接器相互连接。
3.
光纤。
