维修手册 WPC5 / WPC6 第 3 页 - 84 注意 在 WPC4 和 WPC5 / WPC6 直到序列号。 3xxx- ，使用正常电气连接的光栅，直 接连接到 WPC 控制单元（以下称 为 LB 类型 1 ）。 在 WPC5 / WPC6 从序列号。 3xxx- ，新的光栅正在使用中，它使用的是光纤电 缆。这些连接到一个控制单元，该控 制单元最终连接到 WPC 控制单元（以下称为 LB 类型 2 ）。 备件 在 LB Ty…
维修手册 WPC5 / WPC6
第 3 页-
83
仅使用 45mm 选项监测第三个 CO 高度（非常高的 CO）
仅当插入如下所述的编码插头时，才会监控 3rdCO 高度的光栅。
为避免与传感器固定器发生碰撞，进给轴上的 3rdCO 水平设置为 35mm。
在加载轴（NSM 模块），该光电管直接设置为 45mm。

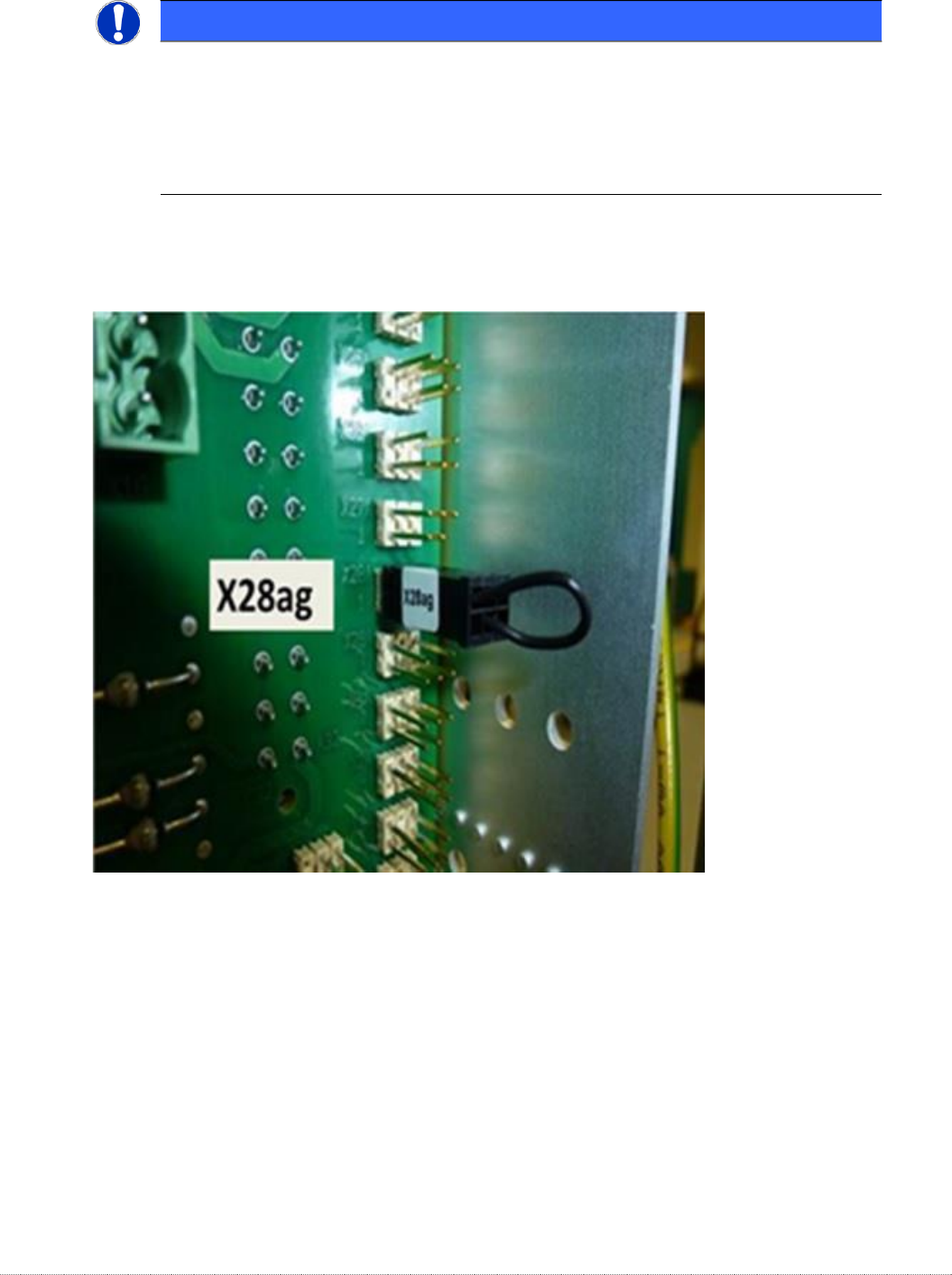

要启用第三个光栅的查询，用于“超高力双头 (VHF40mm/70N)”，需要一个编码插头，将其插入
X28 控制槽中的背板。
HINWEIS / 通知
维修手册 WPC5 / WPC6
第 3 页-
84
注意
在 WPC4 和 WPC5 / WPC6 直到序列号。 3xxx-，使用正常电气连接的光栅，直接连接到 WPC 控制单元（以下称
为 LB 类型 1）。
在 WPC5 / WPC6 从序列号。 3xxx-，新的光栅正在使用中，它使用的是光纤电缆。这些连接到一个控制单元，该控
制单元最终连接到 WPC 控制单元（以下称为 LB 类型 2）。
备件
在 LB Type 1 中，发射器和接收器是一个备件。
一个光栅的发射器和接收器（不同的电缆长度取决于高度类型）作为一个备件交付，具
有一个部件号。
根据发生的错误，您可能需要一起更换发射器和接收器。

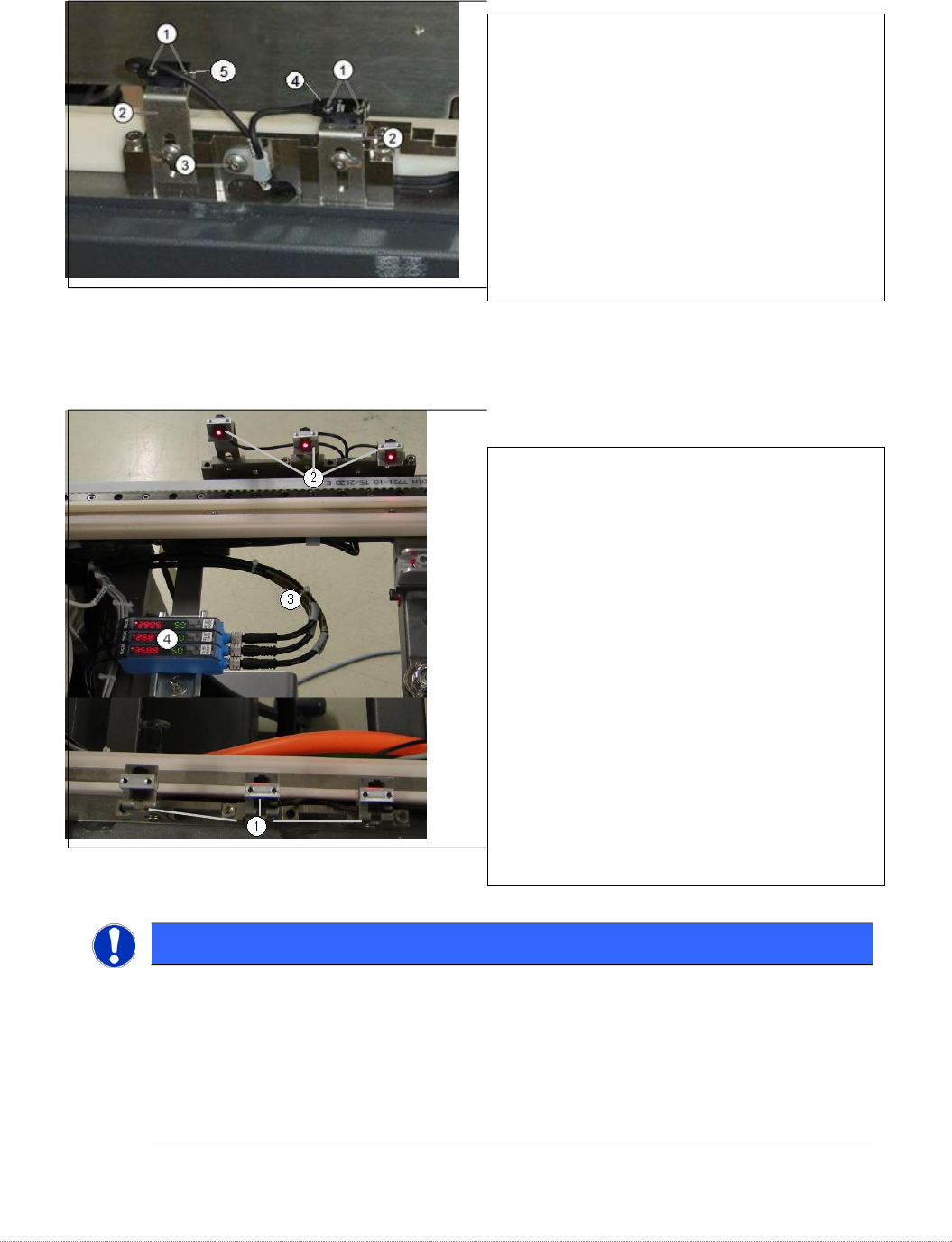

概述 LB 类型 2
1.
支架上的光纤电缆（此处为接收器）。
2.
支架上的光纤电缆（此处为发射
器）。
3.
用于防撞光栅 CO 高度的电缆。
4.
控制单元：
„光纤选择传感器 WLL180T-M 预配置
SXa“ [03093294-01]
„光纤选择传感器 WLL180T-F 预配置
SXa“ [03093295-01]
数据表见本文件附件！
概述
负载均衡器类型 1
1.
Crash 光栅的固定螺钉。
2.
固定角度碰撞光栅（发射器）
3.
电缆固定碰撞光栅。
4.
碰撞光栅 normalheight 组件，带 LED
5.
碰撞光栅高组件，带 LED。
维修手册 WPC5 / WPC6
第 3 页-
85
注意

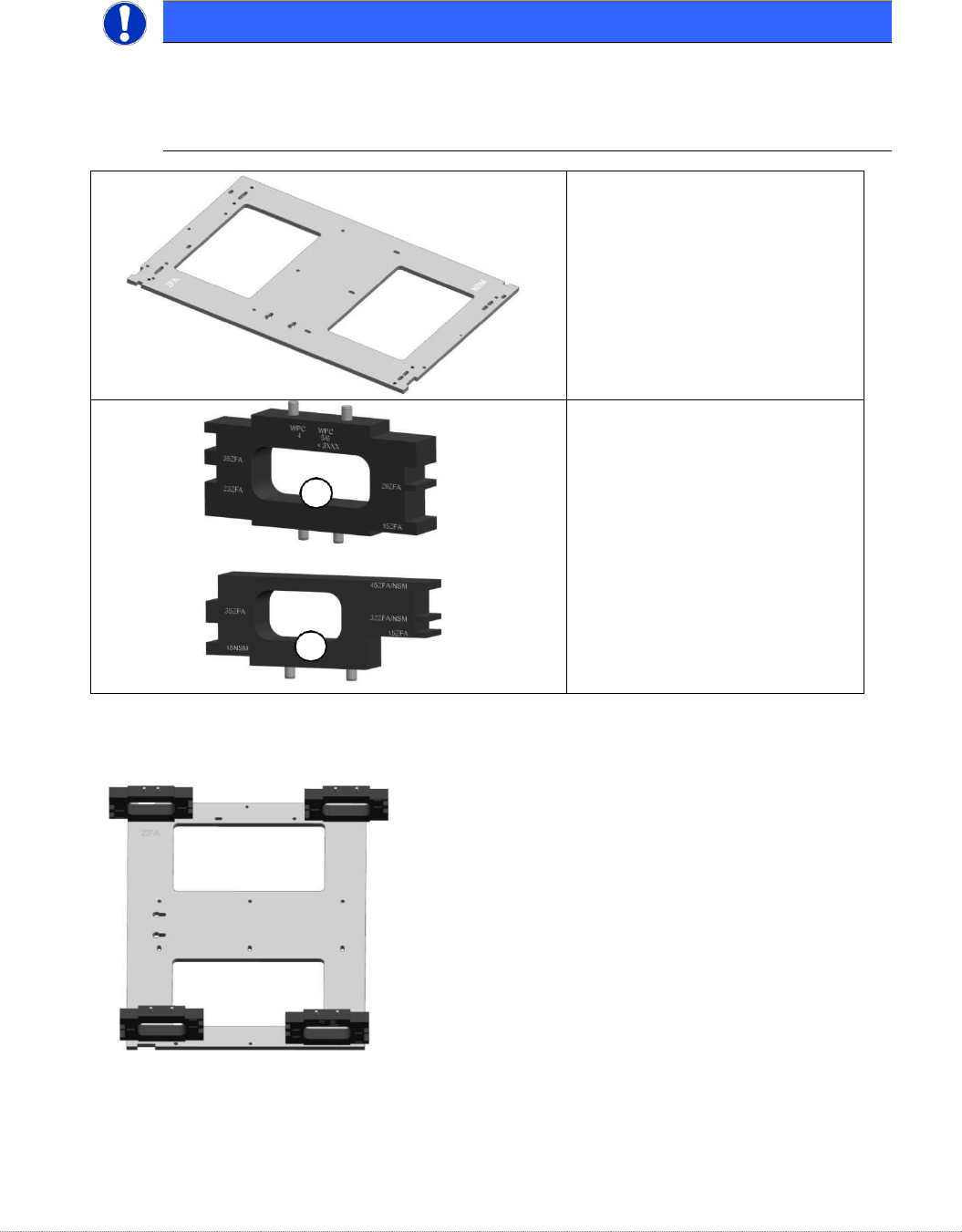

工具/设备
简化安装
为了使传感器轻松进入正确位置，您可以使用“WPC4-6 底板夹具”[03073064-01]，以及
相应的安装辅助工具。
“WPC4-6 底板夹具”
[ 03073064-02]
1
1) “安装辅助 WPC4-6 旧 LB”
[03110476-xx]
适用于所有 WPC4，以及 WPC5
和 WPC6，直至序列号 1。
3xxx-
2) “安装辅助 WPC6 HC cpl.”
[03110969-xx]
对于所有 WPC5 和 WPC6 来自
序列号。 3xxx-
2
示例：
“
WPC4-6 底板夹具
”
[03073064-02]
“
安装辅助 WPC 4-6 旧 LB
”
[03110476-xx]；该辅助装置可用于 4 个不同的
位置。
