维修手册 WPC5 / WPC6 第 3 页 - 85 注意 工具 / 设备 简化安装 为了使传感器轻松进入正确位置，您 可以使用 “ WPC4- 6 底板夹具 ” [03073064- 01] ，以及 相应的安装辅助工具。 “ WPC4- 6 底板夹具” [ 03073064-02] 1 1) “ 安装辅助 WPC4-6 旧 LB ” [03110476-xx] 适用于所有 WPC4 ，以及 WPC5 和 WPC6 ，直至序列…
维修手册 WPC5 / WPC6
第 3 页-
84
注意
在 WPC4 和 WPC5 / WPC6 直到序列号。 3xxx-，使用正常电气连接的光栅，直接连接到 WPC 控制单元（以下称
为 LB 类型 1）。
在 WPC5 / WPC6 从序列号。 3xxx-，新的光栅正在使用中，它使用的是光纤电缆。这些连接到一个控制单元，该控
制单元最终连接到 WPC 控制单元（以下称为 LB 类型 2）。
备件
在 LB Type 1 中，发射器和接收器是一个备件。
一个光栅的发射器和接收器（不同的电缆长度取决于高度类型）作为一个备件交付，具
有一个部件号。
根据发生的错误，您可能需要一起更换发射器和接收器。
概述 LB 类型 2
1.
支架上的光纤电缆（此处为接收器）。
2.
支架上的光纤电缆（此处为发射
器）。
3.
用于防撞光栅 CO 高度的电缆。
4.
控制单元：
„光纤选择传感器 WLL180T-M 预配置
SXa“ [03093294-01]
„光纤选择传感器 WLL180T-F 预配置
SXa“ [03093295-01]
数据表见本文件附件！
概述
负载均衡器类型 1
1.
Crash 光栅的固定螺钉。
2.
固定角度碰撞光栅（发射器）
3.
电缆固定碰撞光栅。
4.
碰撞光栅 normalheight 组件，带 LED
5.
碰撞光栅高组件，带 LED。
维修手册 WPC5 / WPC6
第 3 页-
85
注意
工具/设备
简化安装
为了使传感器轻松进入正确位置，您可以使用“WPC4-6 底板夹具”[03073064-01]，以及
相应的安装辅助工具。
“WPC4-6 底板夹具”
[ 03073064-02]
1
1) “安装辅助 WPC4-6 旧 LB”
[03110476-xx]
适用于所有 WPC4，以及 WPC5
和 WPC6，直至序列号 1。
3xxx-
2) “安装辅助 WPC6 HC cpl.”
[03110969-xx]
对于所有 WPC5 和 WPC6 来自
序列号。 3xxx-
2
示例：
“
WPC4-6 底板夹具
”
[03073064-02]
“
安装辅助 WPC 4-6 旧 LB
”
[03110476-xx]；该辅助装置可用于 4 个不同的
位置。
维修手册 WPC5 / WPC6
第 3 页-
86
“安装辅助 WPC 4-6 旧 LB”[03110476-
xx] 在 2 侧有销钉，用于定位在底板
上。
因此它可以以 4 个不同的方向放置在底
板上。
不同的高度直接标记在夹具上相应的台
阶旁边
注意
拆卸/安装
负载均衡器类型 1
松开安装支架 (2) 上相关传感器（发射器或接收器）的两个紧固螺钉 (1)。
松开固定电缆固定装置 (3) 的螺钉并松开光栅电缆。
从进给轴左侧取下黑色塑料导轨，以便连接器和电缆可以穿入和穿出。
电缆从右侧沿着进给轴的下侧延伸到左侧。从那里，它们与从左侧到控制单元背板的电缆一
起运行。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
将新传感器安装到安装支架 (2) 上。
将传感器与安装支架 (2) 平行对齐。
恢复电气连接并将连接电缆固定到位。

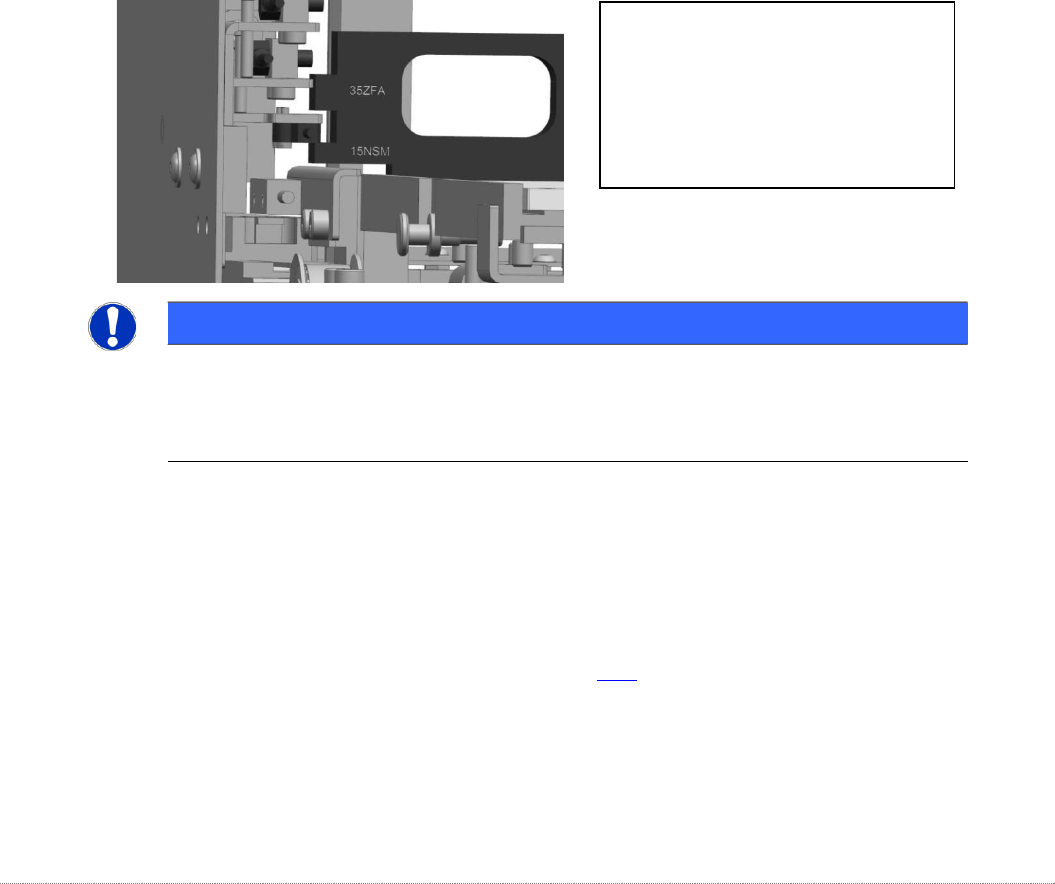

将带有相应安装辅助工具的“WPC4-6 底板夹具”[03073064-01] 移动到必须制作光栅的位置。
安装辅助工具的使用
将相应的挡光板从顶部放置到辅助工具的相应台阶上。注意，安装辅助工具要平放在底板
上。
将光电管稍微放在安装辅助装置上，然后先手动拧紧 WPC 上安装角度的螺丝，这样它们就
可以随着调整而调整。
设置
设置碰撞光栅。看 ”3.7.7
调整组件高度的碰撞灯屏障
" [➙ 3-90].
