维修手册 WPC5 / WPC6 第 3 页 - 89 注意 NSM 模 块中光束的方 向 在标准 BE 高度 (15mm) 的 NSM 模 块 （ 加 载 轴 ） 中 ， 使 用 光 栅 LS TYPE 1 。该光电管的接收器位于左侧 （从进给轴方向看）。 从 LS T YPE 2 安装另外两个 BE 高度（ 32 和 35 ，或 45mm ）时，必须注意 光 束 的方 向。 光输 出 也必 须在 左侧 ， 这样光束就不会干扰 B…
维修手册 WPC5 / WPC6
第 3 页-
88
注意

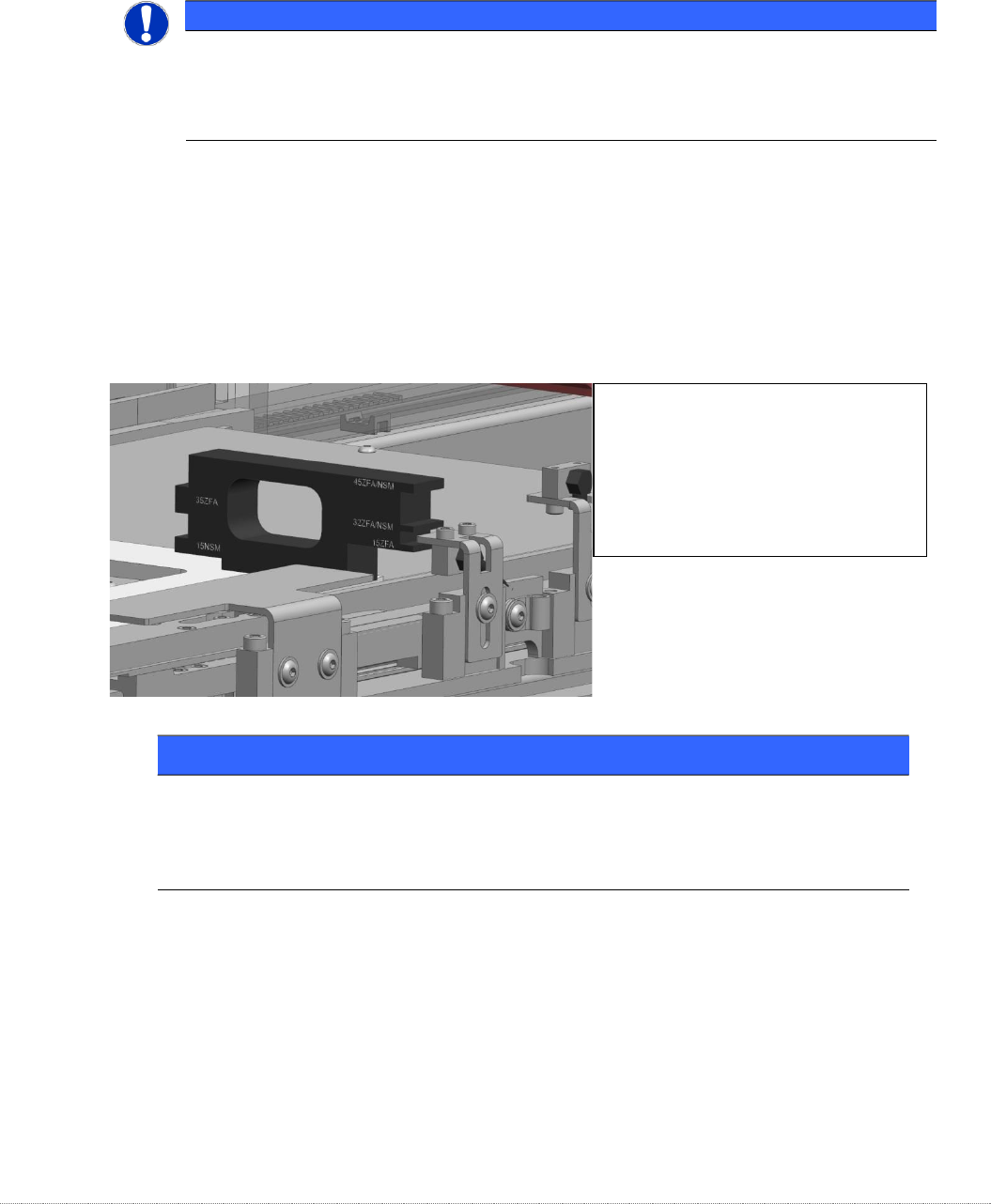

“安装辅助 WPC6 HC cpl”。 [03110969-
xx] 一侧有销钉，用于定位在底板上。
因此，它可以以 2 个不同的方向
放置在基板上。
不同的高度直接标记在夹具上相应的台
阶旁边
注意
在相应的控制单元处连接光纤。
使用备件“光纤电缆 LL3-TV05 2m”[03092407-xx] 中随附的切割工具，您可以将光导
切割成所需的长度。
标签
光纤电缆出厂时带有标签。
从旧光纤电缆上取下这个标签并将其贴在新光纤电缆上！标签是关于：
加载轴的 LA-h 和 LA-m；进给轴的 FA-n、FA-m、FA-h。
将新光纤电缆安装到安装支架上（2 对 3）。
将传感器与安装支架 (2) 平行对齐。
将带有相应安装辅助工具的“WPC4-6 底板夹具”[03073064-01] 移动到必须制作光栅的位置。
安装辅助工具的使用
将相应的挡光板从顶部放置到辅助工具的相应台阶上。注意，安装辅助工具要平放在底板
上。
将传感器稍微放在安装辅助装置上，然后先手动拧紧用于在 WPC 上安装角度的螺丝，以
便它们可以随着调整而调整。
维修手册 WPC5 / WPC6
第 3 页-
90
切换阶段
切换阶段
3.7.7
调整组件高度的碰撞灯屏障
工具/设备
“WPC4-6 底板夹具”
[03073064-02]
Adjustment-Jig crash-LS-WPC4-6
(step) [ 03093895-02]
测量设置和程序
将“WPC4-6 底板夹具”[03073064-02] 与已安装的“Adjustment-Jig crash-LS-WPC4-6
(step)”[03093895-02] 安装到位。
“步进量规”可以插入底板上的 3 个位置。
您从进给轴左侧的位置开始。这是在光电管的正前方，所以你可以看到它们应该到达的位置。
将带有“步距规”的底板在进给轴上缓慢向前移动。
挡光板必须正好位于相应载物台对位置的水平面上（例如低于 29 毫米）。
