维修手册 WPC5 / WPC6
第 3 页-
90
切换阶段
切换阶段
3.7.7
调整组件高度的碰撞灯屏障
工具/设备
“WPC4-6 底板夹具”
[03073064-02]
Adjustment-Jig crash-LS-WPC4-6
(step) [ 03093895-02]
测量设置和程序
将“WPC4-6 底板夹具”[03073064-02] 与已安装的“Adjustment-Jig crash-LS-WPC4-6
(step)”[03093895-02] 安装到位。
“步进量规”可以插入底板上的 3 个位置。
您从进给轴左侧的位置开始。这是在光电管的正前方，所以你可以看到它们应该到达的位置。
将带有“步距规”的底板在进给轴上缓慢向前移动。
挡光板必须正好位于相应载物台对位置的水平面上（例如低于 29 毫米）。
维修手册 WPC5 / WPC6
第 3 页-
91

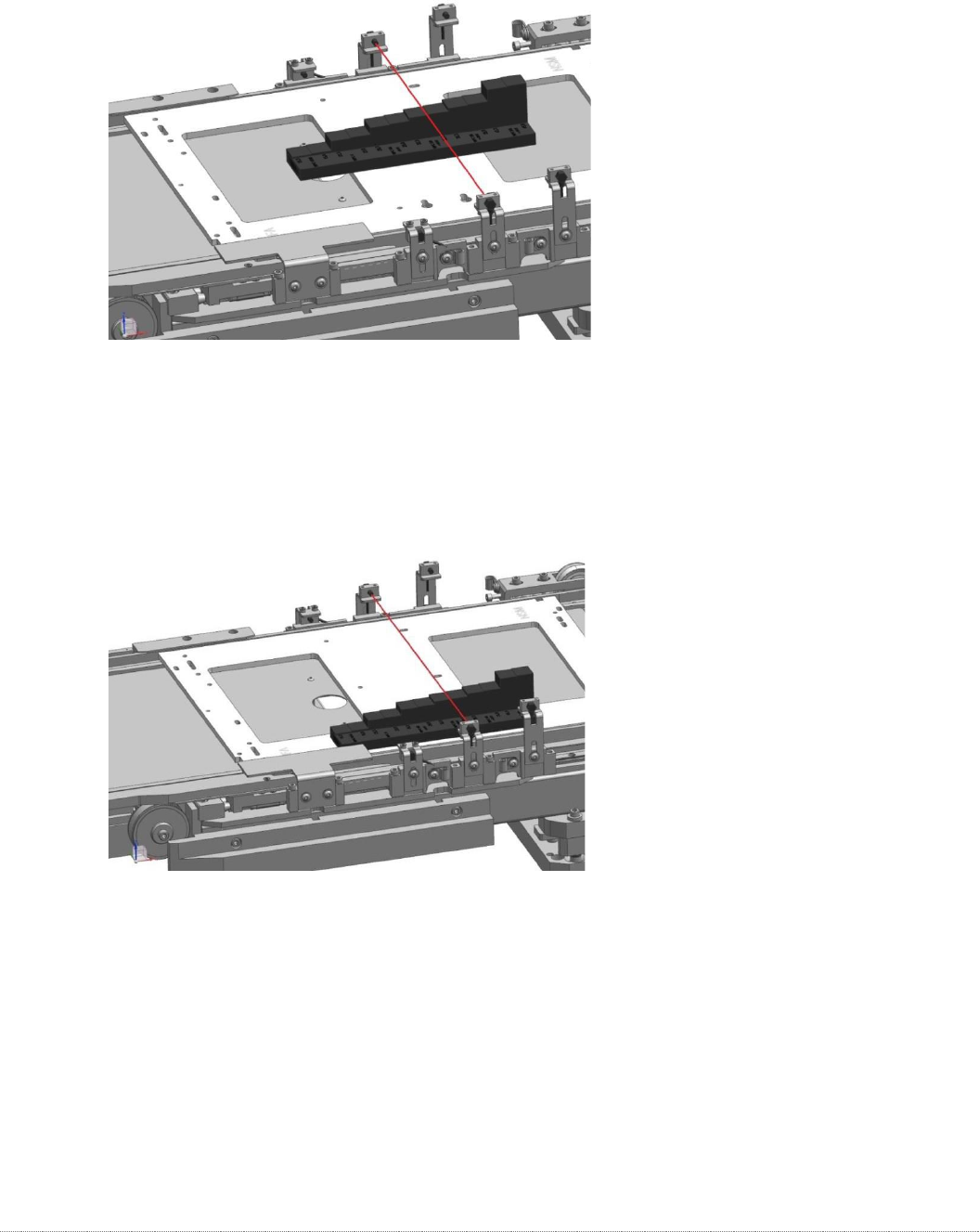

现在将
“
Adjustment-Jig crash-LS-WPC4-6 (step)
”
[03093895-01] 插入底板的中心位置。
将带有“步距规”的底板在进给轴上缓慢向前移动。
挡光板必须恰好位于相应平台对位置的水平面上。
.
现在将
“
Adjustment-Jig crash-LS-WPC4-6 (step)
”
[03093895-01] 插入底板的正确位置。
将带有“步距规”的底板在进给轴上缓慢向前移动。
挡光板必须恰好位于相应平台对位置的水平面上。
维修手册 WPC5 / WPC6
第 3 页-
92
对于光栅 LB 类型 1：
碰撞光栅的状态将通过集成 LED 显示：
红色 LED 亮起 = 未触发（正常模式）
红色 LED 不亮 = 触发（光束中断 - 崩溃情况）
绿色 LED 亮起 = 运行准备就绪/稳定显示（最佳光栅设置）
绿色 LED 不亮 = 运行准备就绪/稳定性显示（无最佳光栅设置）
LED 闪烁红色和绿色 = 正确设置（激光束未被中断）
对于光栅 LS TYP 2：
光栅的状态显示在控制单元的显示屏（7 段）以及显示屏旁边的 LED 上。
LED 亮起（橙色）= 正常功能（光束未中断）
LED 熄灭 = 激活（光束被中断 – 崩溃情况）显示值在正常功能
下高于 2500。
单位切换（LED 熄灭）的阈值约为 500。
=> 100% 中断 = 0,
第一步：设置高度
在相关发射器/接收器之前，将具有整个高度设置的设置规放置在华夫饼托盘托架上：
⇨
描述信号（LED、值），见上文。
将量规或华夫饼托盘托架移动到触发高度设置。
检查碰撞灯护栏光束是否在触发高度设置处中断。
将“Setting gauge crash WPC4 LS-6 (level)”【03093895-02】放在另外两个位置。
碰撞梁传感器必须在此处安全触发。
重复上述步骤，直到将碰撞光栅设置到正确的高度，并在整个区域的所有触发点可靠切
换。
第二步：功能测试
检查是否切换了正确的输出。
转到主软件视图并打开菜单功能：
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能
⇨
⇨
WPC E/A 端口。检查是否启用了正常组件的碰撞传感器或高组件的碰撞传感器选项。
