维修手册 WPC5 / WPC6
第 3 页-
93
6
3.7.8

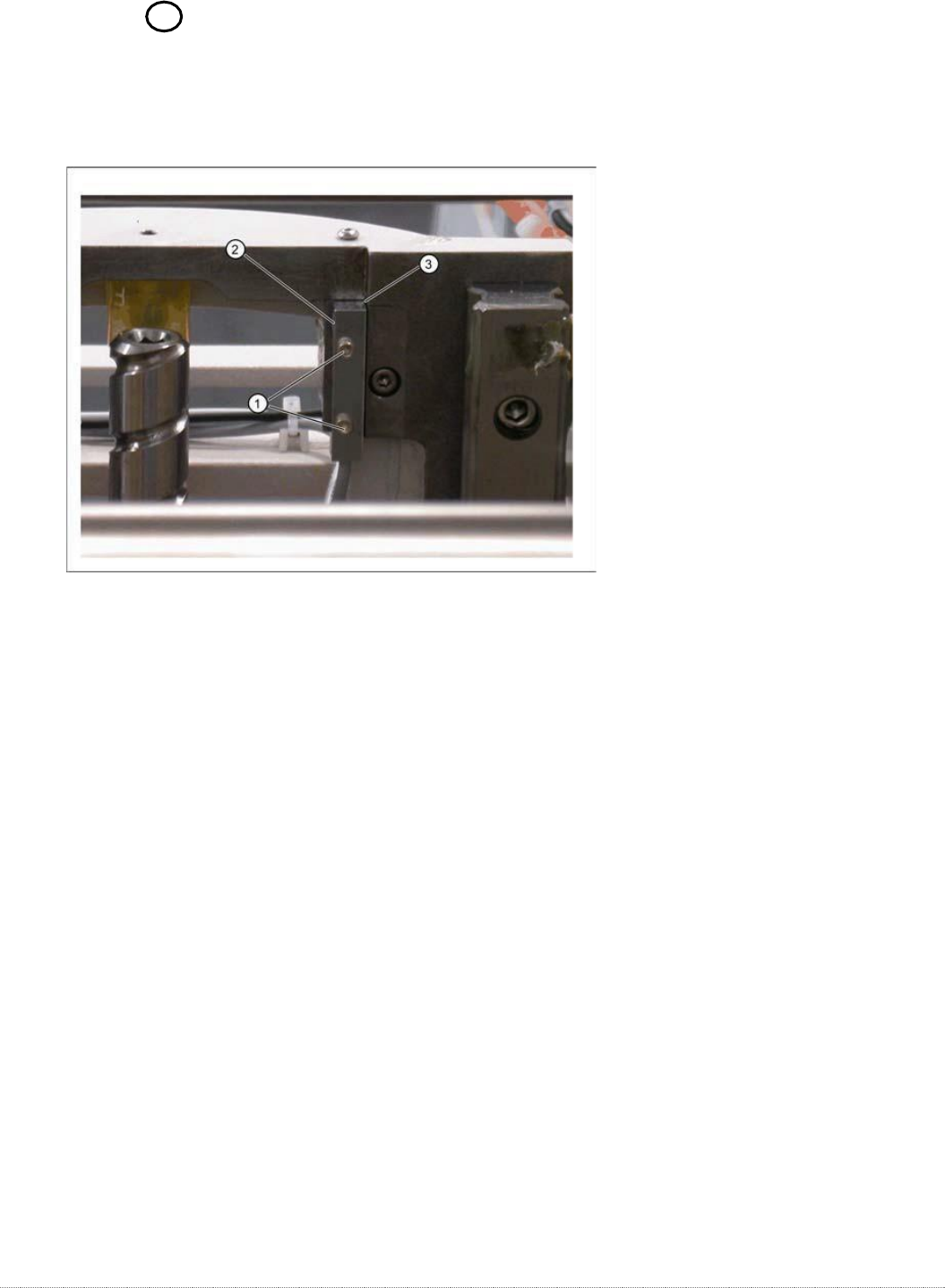

传感器 参考传感器“升降轴”
零部件
升降轴参考点接近开关 [03047278-01]
拆卸/安装
松开参考传感器上的两个紧固螺钉 (1)。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
安装参考传感器，使传感器表面 (2) 指向一侧。
将参考传感器与右侧和顶部塞子边缘 (3) 平行对齐。
恢复电气连接并将连接电缆固定到位。
设置
检查参考传感器的功能和正确位置。
为此，请在主视图中打开以下功能：
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能。
在轴输入字段中选择提升轴按钮。
在输入字段中选择 Reference bero 按钮（参见“4.2.3 Reference Proximity Switch
(Bero)”[➙ 4-126]）。
⇨
提升轴移动，接近参考传感器并确定参考点。
⇨
将显示计算出的值，然后可以使用“提交”按钮保存。
如果出现错误消息，如有必要，借助槽 (2) 校正限位开关的机械位置并重复测量程序。
维修手册 WPC5 / WPC6
第 3 页-
94
5
3.7.9

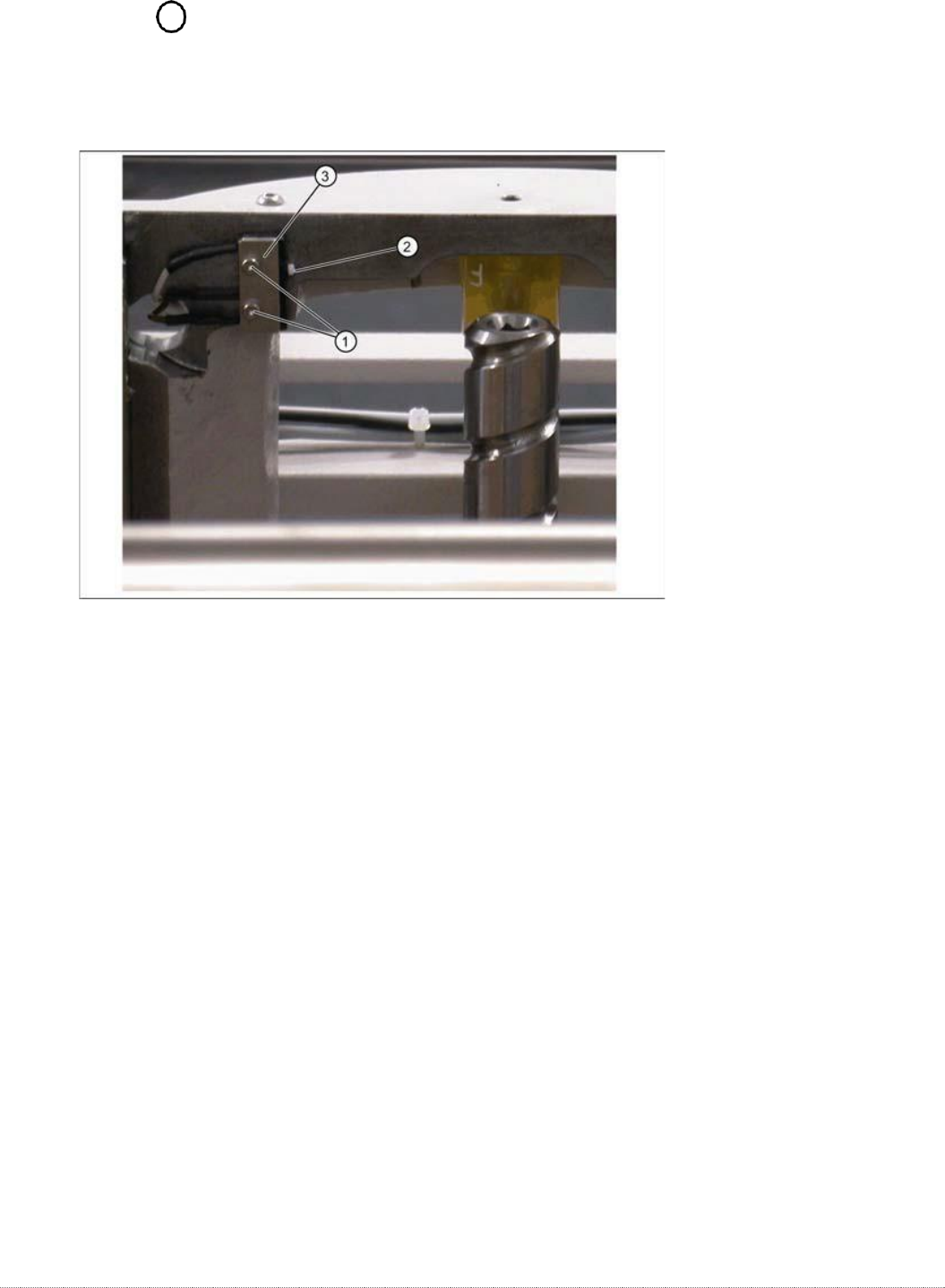

传感器 顶升轴限位开关
零部件
顶升轴限位开关 [03047279-01]
拆卸/安装
标记限位开关的准确位置。
松开限位开关上的两个紧固螺钉 (1)。
拆下固定板 (3)。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
安装新的限位开关。
将带有固定板 (3) 的新限位开关安装在标记的安装位置。
恢复电气连接并将连接电缆固定到位。
维修手册 WPC5 / WPC6
第 3 页-
95
设置
检查限位开关的功能和位置是否正确。当升降轴移过开关（终端位置）时，限位开关必须切
换。
为此，请在主视图中打开以下功能：
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能。
在轴输入字段中选择提升轴单选按钮。
在输入区域中选择限位开关 - 按钮。 （另请参见“4.1.4 校准限位开关”[➙ 4-119]）。
⇨
升降轴将移动，以便升降轴上的执行器移动超过限位开关。将计算限制（结束位置）。
⇨
转到主视图并打开菜单功能
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能
⇨
WPC E/A 端口。确保提升轴顶部
限位开关视图选项已启用。
⇨
将打开一个对话框并显示计算值。还将显示允许的限制（最小/最大位置）。结束位置
必须在这些限制范围内。
根据实际测量值检查允许的限值。
如有必要，修正限位开关的机械位置并重复测量程序。
如果该值在允许的范围内，请单击接受保存数据。
用锁漆密封两个安装支架紧固螺钉。
