维修手册 WPC5 / WPC6
第 3 页-
96
5
3.7.10
传感器 底部升降轴限位开关
零部件

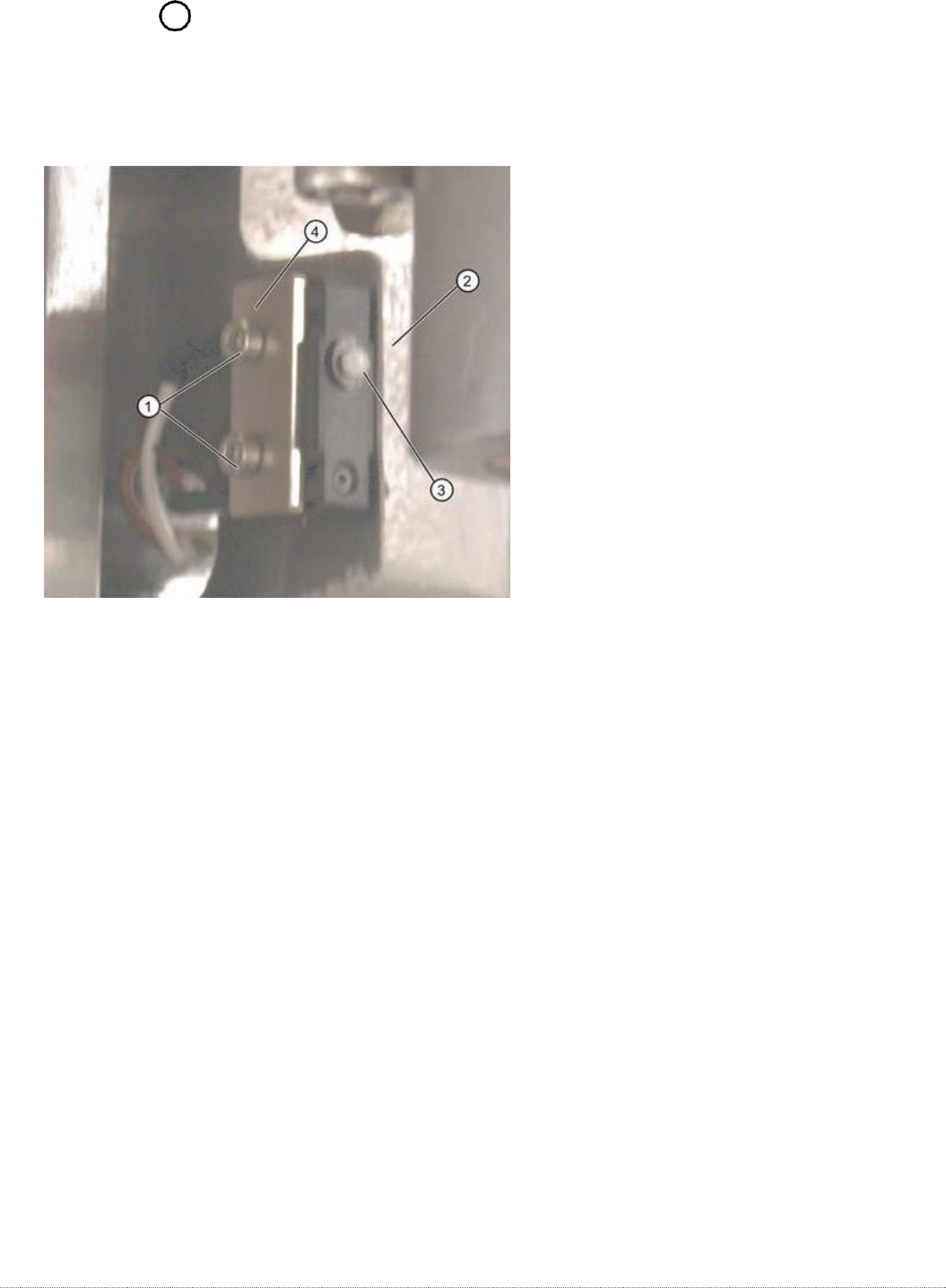

底部升降轴限位开关 [03047280-01]
拆卸/安装
将提升轴向上移动到重新加注位置。限位开关位于框架中，提升轴下方。
拆下前盖（在升降轴驱动电机上）。您现在可以访问限位开关连接电缆的开口。
标记限位开关的准确位置。
松开限位开关上的两个紧固螺钉 (1)。
拆下固定板 (4)。
松开电缆夹并取下电缆扎带。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
将带有固定板 (4) 的新限位开关安装在标记的安装位置。
将限位开关与挡块边缘 (2) 平行对齐。
恢复电气连接并将连接电缆固定到位。
维修手册 WPC5 / WPC6
第 3 页-
97
设置
检查限位开关的功能和位置是否正确。当提升轴移过开关 (3)（终端位置）时，限位开关必
须切换。
为此，请在主视图中打开以下功能：
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能。
在轴输入区域中选择进给轴按钮。
在输入区域中选择限位开关 + 按钮（另请参见“4.1.4 校准限位开关”[➙ 4-119]）。
⇨
升降轴将移动，以便升降轴上的执行器移动超过限位开关。
将计算限制（结束位置）。
⇨
转到主视图并打开菜单功能
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能
⇨
WPC E/A
端口。
确保提升轴底部限位开关视图选项已启用。
⇨
将打开一个对话框并显示计算值。还将显示允许的限制（最小/最大位置）。结束位置
必须在这些限制范围内。
根据实际测量值检查允许的限值。
如有必要，修正限位开关的机械位置并重复测量程序。
如果该值在允许的范围内，请单击接受保存数据。
用锁漆密封两个安装支架紧固螺钉。
维修手册 WPC5 / WPC6
第 3 页-
98
13
3.7.11
安全开关
零部件

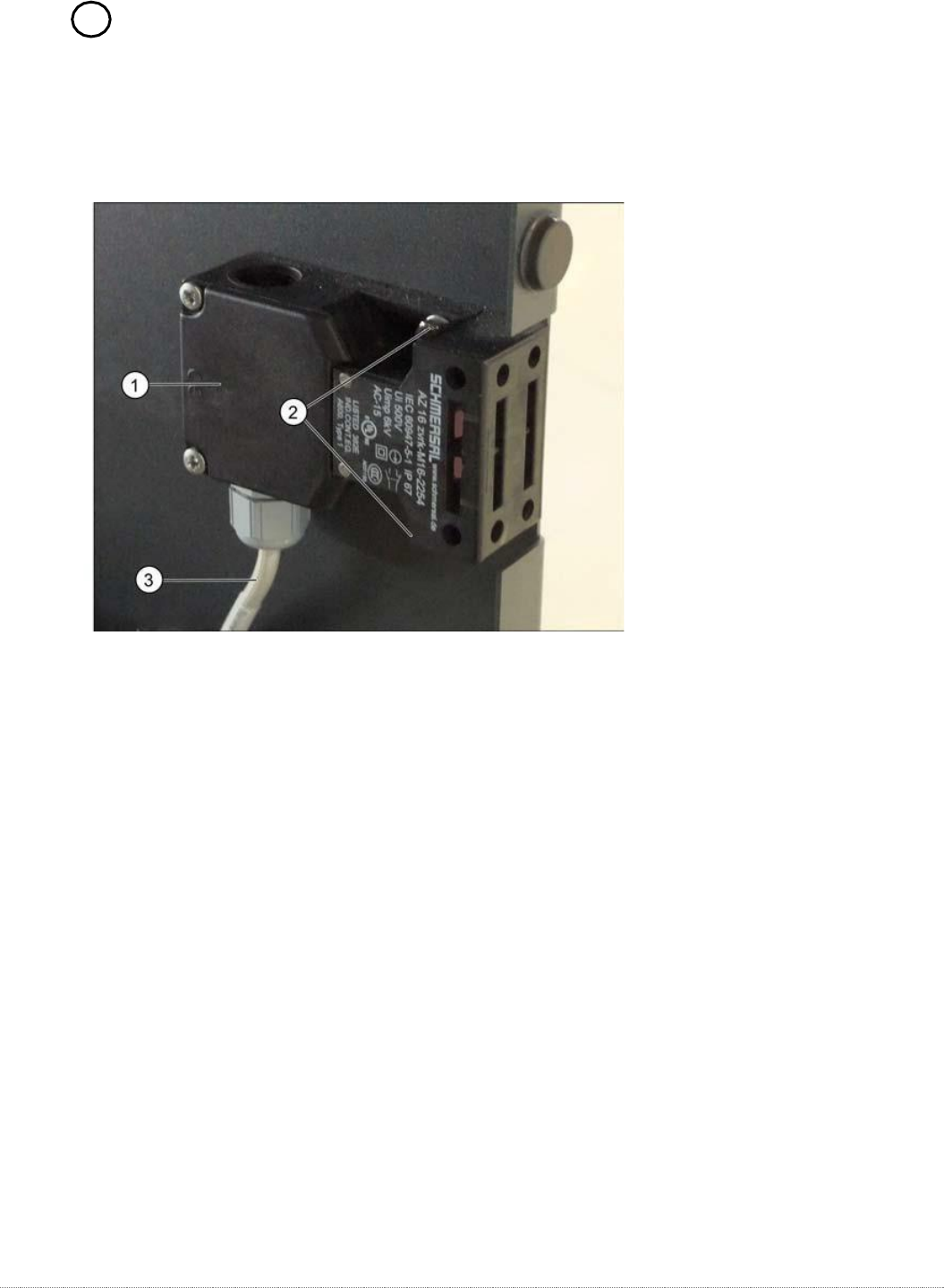

安全开关，闭合（带电缆的安全开关）[03062919-xx]
拆卸/安装
在两个带槽的紧固螺钉（2）处标出安全开关（1）的安装位置。
松开两个紧固螺钉 (2) 并拆下安全开关 (1)。
松开连接电缆 (3) 直至控制单元背板。
连接电缆有两个独立的连接：
拔下控制单元背板上端子排 x12a 处的连接电缆。
从安全回路上拔下连接电缆。
在标记的安装位置安装新的安全开关。
恢复电气连接并将连接电缆固定到位。
设置
确保门触点正确接合。如有必要，纠正插槽中的安装位置。
检查对接 WPC 上的安全开关是否可靠切换。
