维修手册 WPC5 / WPC6
第 3 页-
98
13
3.7.11
安全开关
零部件
安全开关，闭合（带电缆的安全开关）[03062919-xx]
拆卸/安装
在两个带槽的紧固螺钉（2）处标出安全开关（1）的安装位置。
松开两个紧固螺钉 (2) 并拆下安全开关 (1)。
松开连接电缆 (3) 直至控制单元背板。
连接电缆有两个独立的连接：
拔下控制单元背板上端子排 x12a 处的连接电缆。
从安全回路上拔下连接电缆。
在标记的安装位置安装新的安全开关。
恢复电气连接并将连接电缆固定到位。
设置
确保门触点正确接合。如有必要，纠正插槽中的安装位置。
检查对接 WPC 上的安全开关是否可靠切换。
维修手册 WPC5 / WPC6
第 3 页-
99
12
3.7.12
传感器 参考接近开关负载轴
零部件
参考点接近开关负载轴 [03056947-xx]
拆卸/安装

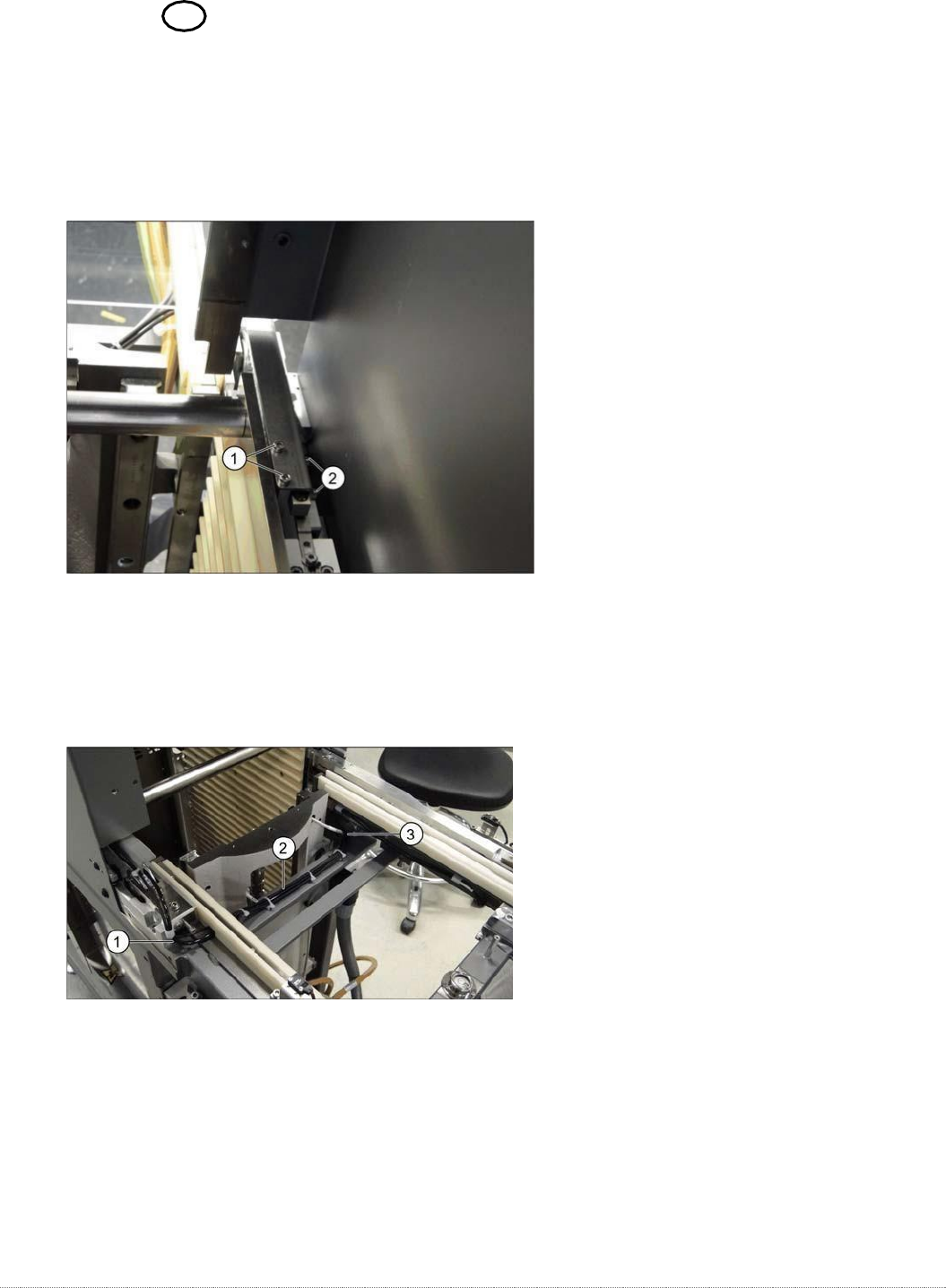

松开固定传感器固定支架的两个螺钉 (1) 并松开电缆。
松开连接电缆直至控制单元背板，然后将其从端子排上拔下。
松开将传感器固定到夹具支架上的两个螺钉 (2)，然后取下传感器。
将新传感器拧到夹具支架 (2) 上。
使用您卸下的两个螺钉 (1) 将支架固定到塔架中。
将电缆从塔中引出，在进给轴下方并沿着另一侧（1 至 3）延伸至控制单元的背板。用电
缆扎带将电缆固定到位。
恢复电气连接并将连接电缆固定到位。
维修手册 WPC5 / WPC6
第 3 页-
100
设置
检查参考传感器的功能和正确位置。当驱动器执行器刚好位于传感器下方时，传感器必
须触发。 （参照点）。
为此，打开工作站软件菜单
⇨
传感器和功能
⇨
位置
⇨
检查 WPC 的功能
⇨
高级功能。
启用进给轴并单击 Reference bero 按钮。
进给轴将移动，以便驱动器致动器触发参考传感器。将计算参考点。
将显示计算出的值，然后可以使用“提交”按钮保存。
如果出现错误消息，请通过调整驱动器上的凸轮来校正机械位置（参见“4.3.3.1 设置驱动
器凸轮”[➙ 4-135]）并重复测量过程。
在凸轮紧固螺钉上涂上锁漆。
校准参考接近开关（参见“4.2.3 参考接近开关 (Bero)”[➙ 4-126]）。
