3OM-1732 1-4-15 4.3.2 线路板制动器 进行各线路板制动器的调整。 [1] [2] [3] Fig.3A4-9 “ 线路板制动器 ” 界面 [1] 线路板制动器选择按钮 选择进行操作的线路板制动器。 [2] 控制开关 [上 升]按 钮 按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选择的线路板 制动器上升。 [下 降]按 钮 按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选择的线路板…
3OM-1732
1-4-14
[3] 传送带设定按钮
进行目标位置移动时，根据以下按钮，设定传送带宽度的调整值。
[ 目标宽度 ] 按钮
按此按钮，显示
“
目标宽度
”
输入界面。
输入数值，按下 [ 设定 ] 按钮，设定目标值。
[余量]按钮
按此按钮，显示
“
余量
”
输入界面。
在传送带宽度设定比线路板程序的线路板尺寸富余的数据。实际的传
送带宽度为
“
线路板尺寸 ( 目标宽度 )
”
+
“
余量 ( 建议值 :0.5mm)
”
。
输入数值，按下 [ 设定 ] 按钮，设定余量。
•
传送带宽度的手动设定
实行传送带宽度的设定时，请按以下步骤进行。
Procedure
(1) 在按下
“
传送带宽度
”
的 [ 目标宽度 ]、[ 余量 ] 按钮显示的输入界面，
输入各数据。
(2) 按下[目标位置移动]按钮后，在10秒钟内再按操作台的 [START] 按钮。
( 传送带宽度调整到
“
目标宽度
”
+
“
余量
”
，传送带移动到设定的基
准位置。)
1209-002
4.3 传送带
3OM-1732
1-4-15
4.3.2 线路板制动器
进行各线路板制动器的调整。
[1]
[2] [3]

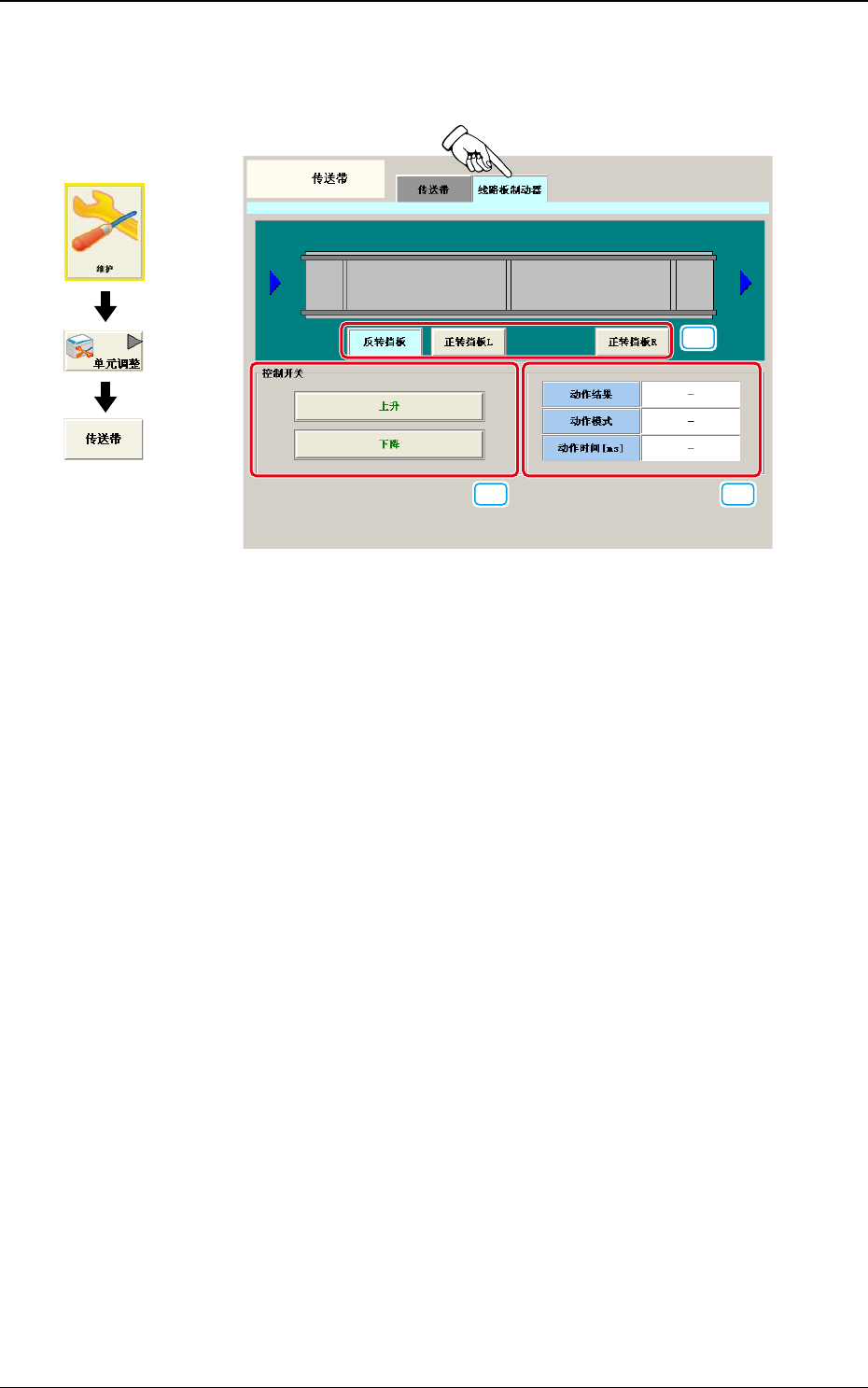

Fig.3A4-9
“
线路板制动器
”
界面
[1] 线路板制动器选择按钮
选择进行操作的线路板制动器。
[2] 控制开关
[上升]按钮
按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选择的线路板
制动器上升。
[下降]按钮
按此按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选择的线路板
制动器下降。
[3] 状态显示
动作结果
线路板制动器的动作结果显示为
“
OK
”
或
“
NG
”
。
动作模式
线路板制动器的当前状态显示为
“
上升
”
或
“
下降
”
。
动作时间 [ms]
显示线路板制动器的动作时间。
界面展开
1206-001
4.3 传送带
3OM-1732
1-4-161206-001
