3OM-1732 1-5-7 5.4 元件认识相机 ( 识别照相机 ) 照明 进行元件识别照相机照明的教示。 [2] [1] [3] [4] [5] Fig.3A5-6 [1] 工作台选择 Tab 进行工作台 1、2 的选择。 Note 自动切换到照相机选择中指定的工作台。 [2] 照相机选择 Tab 选择进行教示的照相机。 [3] 教示数据显示部 显示指定照相机的各照明模式的补正值数据。 [4] 照明模式选择 从以下选择照明模…
3OM-1732
1-5-6
5.3 滑道水准 ( 水平 )( 出货时用 / 交换时用 )
更换安装头时，测定滑道水平，通过算出更换安装头前和更换安装头后的差
异，自动算出安装头上下补正值的教示功能。
[1]
[2]
[3]
Fig.3A5-5
[1] 教示数据显示部
滑道水准、安装头上下
出厂前测定的数据显示在
“
实行前
”
中。
[2] [ 吸嘴交换 ] 按钮
交换吸嘴。
[3] 安装头选择
选择进行教示的安装头。
[ 全吸嘴 ] 按钮
进行全吸嘴的教示。
[ 吸嘴指定 ] 按钮
指定进行教示的吸嘴。
按下 [ 吸嘴指定 ] 按钮，便显示输入界面。
[ 教示实行 ] 按钮
选择 [ 教示实行 ( 交换时用 )] 按钮，实行教示。
[保存]按钮
保存教示结果。
界面展开
1209-002
5.3 滑道水准 ( 水平 )( 出货时用 / 交换时用 )
3OM-1732
1-5-7
5.4 元件认识相机 ( 识别照相机 ) 照明
进行元件识别照相机照明的教示。
[2]
[1]
[3]
[4]
[5]
Fig.3A5-6
[1] 工作台选择 Tab
进行工作台 1、2 的选择。
Note
自动切换到照相机选择中指定的工作台。
[2] 照相机选择 Tab
选择进行教示的照相机。
[3] 教示数据显示部
显示指定照相机的各照明模式的补正值数据。
[4] 照明模式选择
从以下选择照明模式。
[ 白色面向下 ] 按钮
“
反射 1,3 全类型
”
、
“
反射1(上)
”
、
“
反射1(中)
”
、
“
反射1(下)
”
、
“
反射3(上)
”
、
“
反射3(下)
”
[ 镜面向下 ] 按钮
“
反射 2
”
界面展开
1209-002
5.4 元件认识相机 ( 识别照相机 ) 照明
3OM-1732
1-5-8
[5] 教示步骤显示部
配置有教示中使用的按钮。
照相机选择
选择进行教示的照相机。
[XY 横梁退避位置移动 ] 按钮
将 XY 横梁移动到退避位置。
[ 治具设置确认 ] 按钮
确认治具设置的按钮。
[ 教示实行 ] 按钮
进行选中照相机的教示。
[治具取除(拆取)确认]按钮
确认治具拆取的按钮。
[保存]
保存教示结果。
•

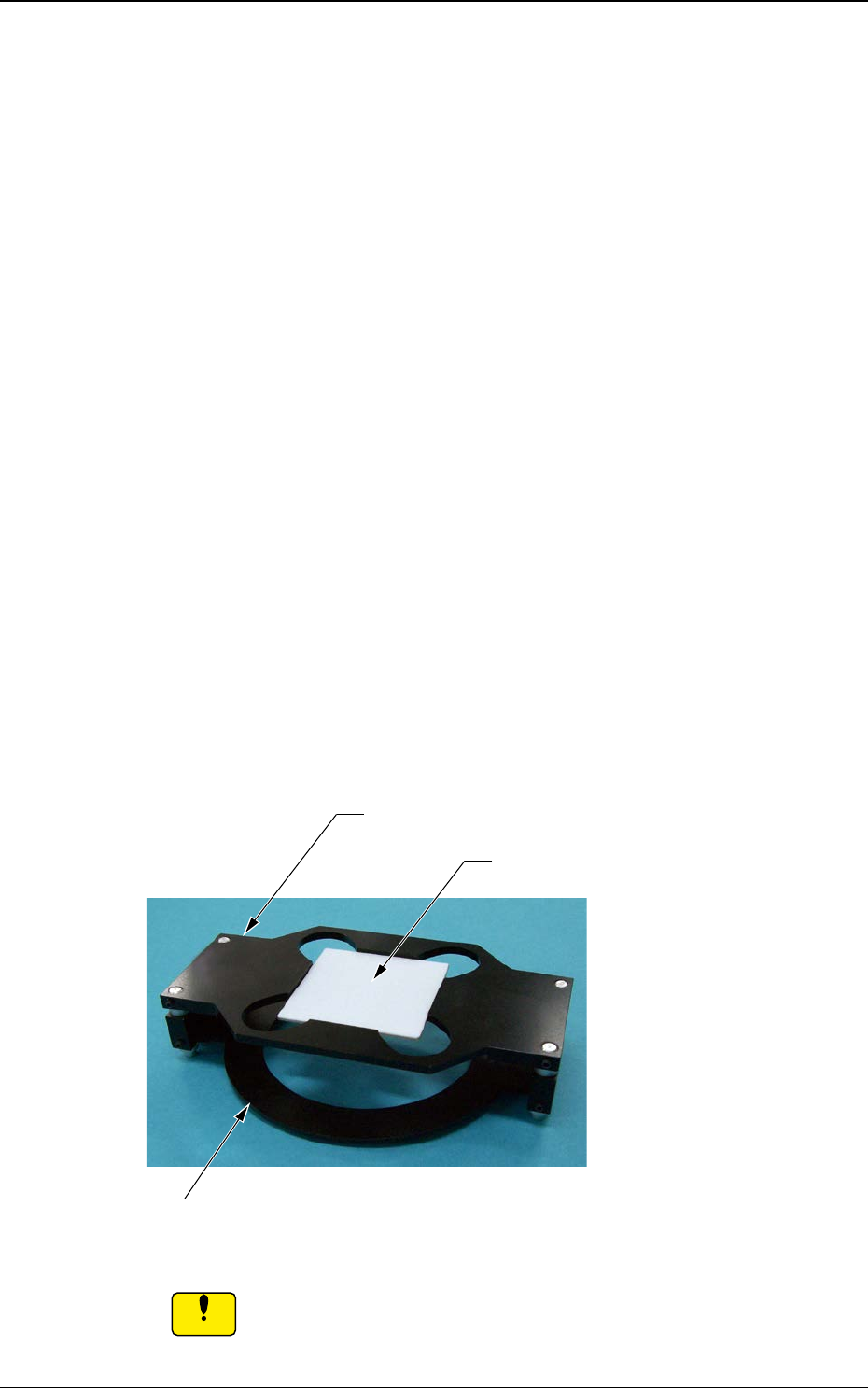

元件识别照明教示用治具
在元件识别照相机照明的教示中使用如下治具元件。
实行教示前，与教示用玻璃治具安装辅助用具组合起来，设置在元件识
别照相机上，结束教示后，请务必拆卸。
教示用玻璃治具安装辅助用具1
(JG-0287,KYF-M8840-00)
教示用玻璃治具
(JG-0286,KYF-M8830-00)
教示用玻璃治具安装辅助用具2(高台治具)
Fig.3A5-7
Notice
请正确设置教示用玻璃治具安装辅助用具，不要使其悬浮。
如果设置状态不良，就会损坏安装头。
