3OM-1732 1-5-10 (9) 按下 [ 治具取除 ( 拆取 ) 确认 ] 按钮。 (10) 按下 [ 保存 ] 按钮，保存教示结果。 (11) 关闭开闭盖，按下机盖锁定开关 ([ 机盖 READY] 按钮 )。 1209-002 5.4 元件认识相机 ( 识别照相机 ) 照明
3OM-1732
1-5-9
•

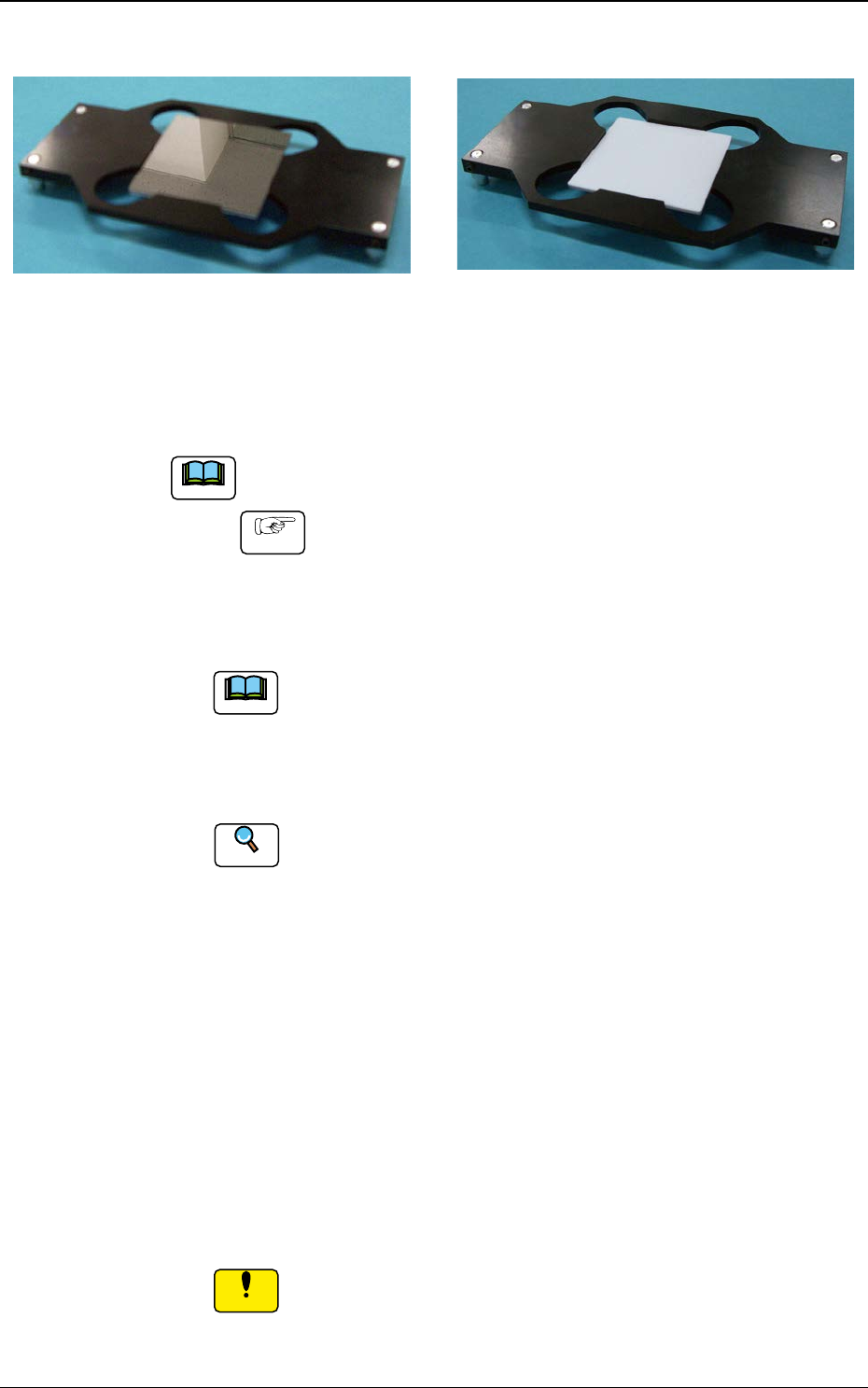

教示用治具设置图
白色面向下 镜面向下
Fig.3A5-8
•
教示的步骤
Note
请在进行教示前，请按下
“
控制
”
菜单的 [ 全原点复位 ] 按钮，进行原点复位。
Procedure
(1) 在
“
照相机选择
”
选择进行教示的元件识别照相
机和照明方式。
(2) 按下 [XY 横梁退避位置移动 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
Note
开闭盖的锁定自动被解除。
(3) 打开开闭盖，根据照明方式，将元件识别照明教示用治具设置到元件
识别照相机上。
Reference
关于元件识别照明教示用治具的组合，请参照
“
教示用治具设置
图
”
。
(4) 按下 [ 治具设置确认 ] 按钮。
(5) 关闭开闭盖，按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )。
( 透明盖被锁定。)
(6) 按下 [ 教示实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。
( 进行元件识别照相机照明的教示。)
(7) 按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )，打开相应模块
的开闭盖。
(8) 拆卸设置的元件识别照明教示用治具。
Notice
如果不拆取照明教示用治具，就会损坏安装头。
1209-002
5.4 元件认识相机 ( 识别照相机 ) 照明
3OM-1732
1-5-10
(9) 按下 [ 治具取除 ( 拆取 ) 确认 ] 按钮。
(10) 按下 [ 保存 ] 按钮，保存教示结果。
(11) 关闭开闭盖，按下机盖锁定开关 ([ 机盖 READY] 按钮 )。
1209-002
5.4 元件认识相机 ( 识别照相机 ) 照明
3OM-1732
1-5-11
5.5 线路板认识相机 ( 识别照相机 ) 照明
进行线路板识别照相机的照明教示。
[1]
[2]
[3]
[4]
Fig.3A5-9
[1] 工作台选择 Tab
进行工作台 1、2 的选择。
Note
自动切换到照相机选择中指定的照相机对应的工作台。
[2] 教示数据显示部
显示指定照相机的各照明方式的补正值数据。
[3] 教示手順显示部
配置有教示中使用的按钮。
照相机选择
用图像显示表示线路板识别照相机的按钮。
请选择进行教示的线路板识别照相机。
[ 横梁退避动作 ] 按钮
将 XY 横梁移动到原点。
[ 教示实行 ] 按钮
实行教示。
[ 横梁退避动作 ] 按钮
退避 XY 横梁。
界面展开
