- 4 - NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-43869 FEED_ASSY フィード組 1 2 401-03296 TRAIL_SPROCKET_A SSY トレイルスプロケット組 (1) 3 401-03318 TRAIL_GUIDE_PLATE トレイルガイドプレート (2) …
- 3 -

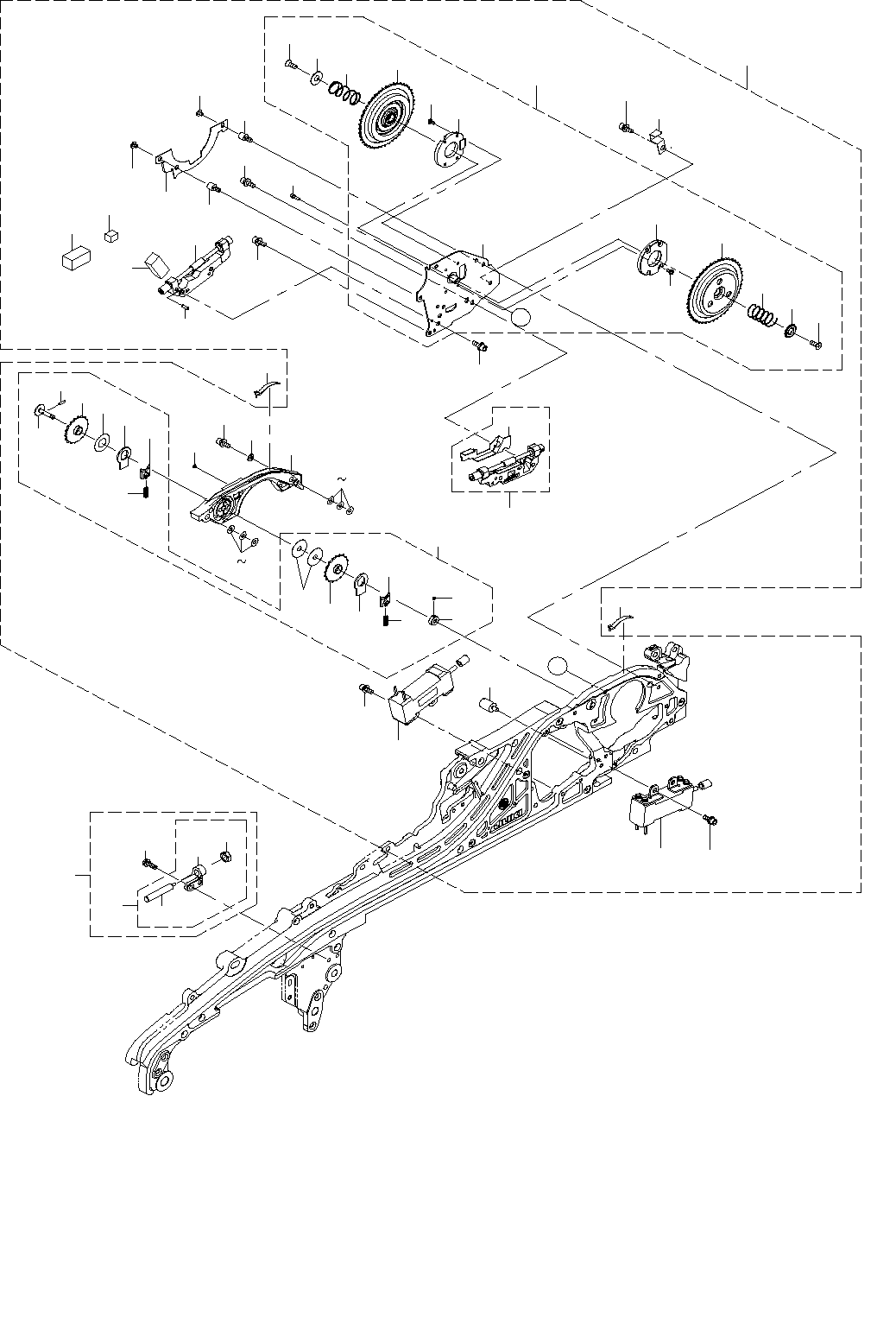

2. EF08HDR (2)
３
５
６
３
７
８
６
９
７
１０
１０
１１
１２
４
１６
１７
１３
１４
１９
２０
２３
１９
２４
２０
２５
２６
２７
２３
２２
２２
２
１８
３０
３１
３２
３３
１５
３４
３４
３６
３５
３５
３７
２１
３８
３９
４０
４１
２８
２９
Ａ
Ａ
１
４２
４８
４２
４８
５２
５３
４９
２８
５５
５９
５８
５６
５７
５４
５０
５１
６０
６０
- 4 -
NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-43869 FEED_ASSY
フィード組
1
2 401-03296 TRAIL_SPROCKET_ASSY
トレイルスプロケット組
(1)
3 401-03318 TRAIL_GUIDE_PLATE
トレイルガイドプレート
(2)
4 401-03323 TRAIL_SPROCKET_SH
トレイルスプロッケトシャフト
(1)
5 401-03321 SPACER_A
スペーサＡ
(1)
6 401-03319 TRAIL_SPROCKET
トレイルスプロッケト
(2)
7 401-03317 T_SPROCKET_SP
トレイルスプロッケトスプリング
(2)
8 401-03324 TRAIL_SPROCKET_COLLAR
トレイルスプロッケトカラー
(1)
9 401-03322 SPACER_B
スペーサＢ
(2)
10 401-03320 T_SPROCKET_PUSHER
トレイルスプロッケトプッシャー
(2)
11 SM-8020202-UZ SCREW M2 L=2
止めねじ Ｍ２ Ｌ＝２
(1)
12 PH-0150060-C0 PARALLEL PIN TYPE B 1.5X6
平行ピン Ｂ種 １．５Ｘ６
(1)
13 401-43870 WG_HOUSING_R_ASSY
ＷＧハウジングＲ組
(1)
14 401-35740 SHIELD_PLATE_R
シールドプレート＿Ｒ
(1)
15 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(2)
16 401-03291 WG_HOUSING_L_ASSY
ＷＧハウジングＬ組
(1)
17 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(2)
18 401-03284 MR_ASSY
ＭＲ組
(1)
19 401-03290 SPROCKET_FLUNGE_WASHER
スプロケットフランジワッシャ
(2)
20 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
21 401-03299 CENTER_PLATE_ASSY
センタープレート組
(1)
22 SM-4020401-SC SCREW M2 L=4
なべ小ねじ Ｍ２ Ｌ＝４
(4)
23 401-04373 ENC HD
エンコーダヘッド
(2)
24 401-03289 SPROCKET_SP_L
スプロケットスプリングＬ
(1)
25 401-03300 SPROCKET_R_ASSY
スプロケットＲ組
(1)
26 401-03301 SPROCKET_SP_R
スプロケットスプリングＲ
(1)
27 401-03288 SPROCKET_L_ASSY
スプロケットＬ組
(1)
28 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(2)
29 SM-6850602-TN BOLT M2.5 L=6
六角穴ボルト Ｍ２．５ Ｌ＝６
(1)
30 401-02988 FEED MOTOR D ASM
フィードモータＤ組
(1)
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
32 401-02988 FEED MOTOR D ASM
フィードモータＤ組
(1)
33 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
34 401-03285 SHIELD_STUD_B
シールドスタッド＿Ｂ
(2)
35 401-03298 WILCO_FB_2503N
ウィルコバインド小ねじ ＦＢ−２５０３Ｎ
(2)
36 401-43640 SHIELD_PLATE_L
シールドプレート＿Ｌ
(1)
37 401-03397 FEED_GEAR_PROTECT
フィードギヤプロテクト
(1)
38 401-43645 FRONT_BLOCK
フロントブロック
(1)
39 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(2)
40 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
(2)
41 401-03295 LINER_STUD
ライナースタッド
(2)
42
#01
401-03292 SHIM_D7_T01
シムφ７ ｔ０．１
(2)
43
#01
401-03293 SHIM_D7_T005
シムφ７ ｔ０．０５
(4)
44
#01
401-03388 SHIM_D7_T002
シム φ７ ｔ０．０２
(4)
45
#01
401-03389 SPACER_C
スペーサＣ
(2)
46
#01
401-03405 SPACER_D
スペーサＤ
(1)
47
#01
401-35746 SPACER_F
スペーサＦ
(2)
48
#01
401-21662 SHIM_D7_T02
シム φ７ ｔ０．２
(2)
49 401-35741 COLLAR_GUARD
カラーガード
(1)
50 401-35744 FEED_GEAR_PROTECT_A
フィードギヤプロテクトＡ
(1)
51 401-35745 FEED_GEAR_PROTECT_B
フィードギヤプロテクトＢ
(1)
52 401-35742 FRONT_COVER_STUD
フロントカバースタッド
(1)
53 PH-0200060-U0 PARALLEL PIN TYPE B 2X6
平行ピン φ２Ｘ６
(1)
54 401-35973 PLUNGER_UNIT
プランジャユニット
1
55 401-35974 PLUNGER_ASSY
プランジャ組
(1)
56 401-25826 PLUNGER_BLOCK_ADC
プランジャブロック＿ＡＤＣ
(1)
57 401-25827 SPRING_PLUNGER
スプリングプランジャ
(1)
58 NM-6050003-SC NUT M5X0.8
六角ナット Ｍ５Ｘ０．８ ３種
(1)
59 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
(1)
60 401-52032 TAPE_SUPPORT
テープサポート
2
- 5 -
3. EF08HDR (3)
３
４
５
５
１０
１１
６
７
８
９
１２
１７
１３
１４
１５
１６
１９
２０
２１
２４
２６
２７
２７
２８
２９
３３
３６
３８
４１
４２
４３
４３
４０
２
３５
３５
２５
３１
３２
３０
３７
３４
１
２３
３９
Ａ
Ａ
４６
４４
４７
２２
４５
１８
