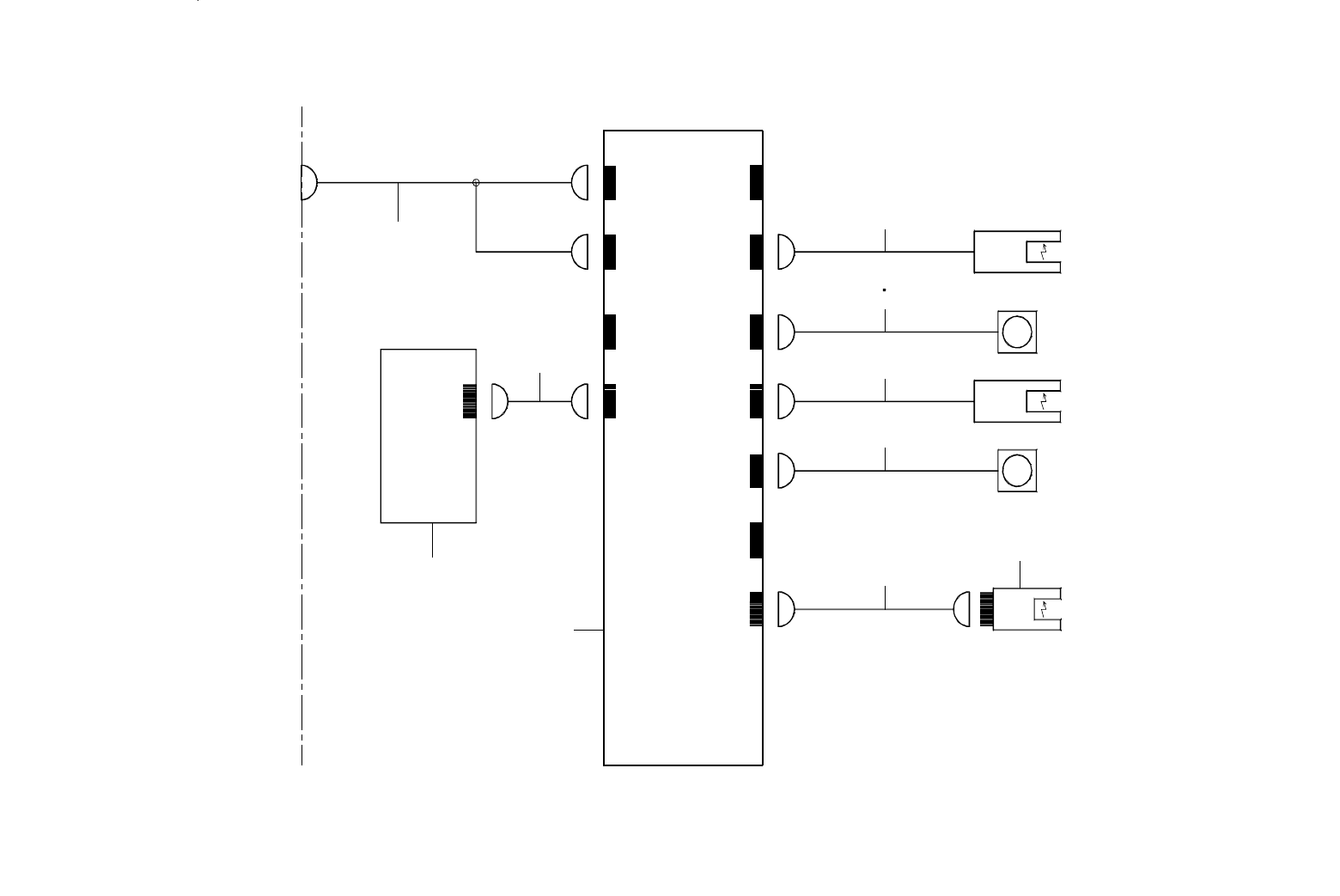

9. SYSTEM DIAGRAM
11
10986 75
4
3
2
1
INPUT CONNECTOR
LOCK SENSOR
PULL MOTOR
TENTIONER SENSOR
FEED MOTOR
PP SENSOR B
FFC CABLE
2 MOTORS_R
CNTL PCB ASM
SW PANEL
CN9
CN11
CN10
CN4
CN1
CN2
CN6
CN3
CN5
CN8
CN7
- 18 -
NOTE( 注記 ) #01....FOR EF08HSR ＥＦ ０８ ＨＳＲ 用
#02....FOR EF12FSR/16FSR/24FSR ＥＦ １２ ＦＳＲ ／１６ ＦＳＲ ／２４ ＦＳＲ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-68993 INPUT WIRE ASM
インプットワイヤ組
1
2 400-72388 SW PANEL
ＳＷ パネル
1
3 400-74123 FFC
ＦＦＣ
1
4 401-44088 2 MOTORS_R PCB ASM
２モータ＿ Ｒ 基板組
1
5 400-74097 PP SENS B PCB ASM
ＰＰ センサ Ｂ 基板組
1
6
#01
400-68901 FEED MOTOR ASM
フィードモータ組
1
7
#02
400-85421 FEED MOTOR ASM 12
フィード＿モーター＿組＿１２
1
8 400-55018 TENSIONER SENS PCB ASM
テンショナ−センサ基板組
1
9 400-68902 PULL MOTOR ASM
プルモータ組
1
10 400-68992 LOCK SENS WIRE ASM
ロックセンサワイヤ組
1
11 HD-0027700-00 SENSOR
センサー
1
