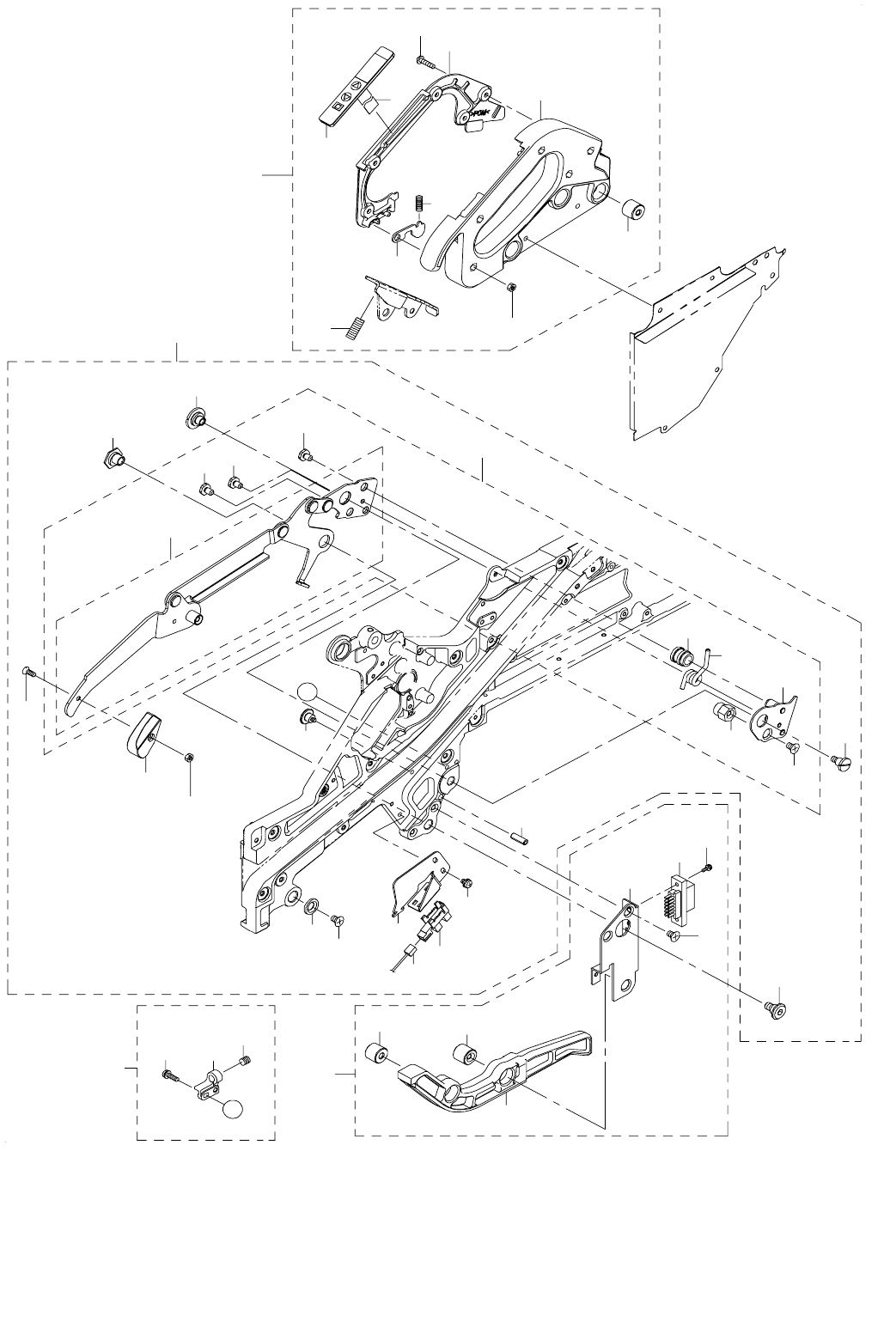

7. EF12FSR/16FSR/24FSR (3)
2
3
4
6
8
10
5
9
11
17
18
21
22
24
26
28
14
23
15
27
25
16
29
30
31
32
33
35
34
36
45
46
43
49
48
20
13
1
42
19
44
12
7
37
47
38
A
41
40
39
A
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-45647 EF12_GRIP_UNIT
ＥＦ １２＿グリップ＿ユニット
1
2 401-43549 GRIP_BK
グリップ＿ ＢＫ
(1)
3 400-96859 LATCH_SPRING_12
ラッチスプリング＿１２
(1)
4 400-68237 LATCH_PLATE
ラッチプレート
(1)
5 400-72388 SW PANEL
ＳＷ パネル
(1)
6 400-74123 FFC
ＦＦＣ
(1)
7 400-85356 PULL_IDLER_ARM_SPRING_12
プルアイドラアームスプリング＿１２
(1)
8 401-43548 PANEL_COVER_BK
パネルカバー＿ ＢＫ
(1)
9 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ３Ｘ０．５ ２種
(5)
10 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝１２
(5)
11 400-68223 COVER_STUD_M
カバースタッド Ｍ
(3)
12 401-57536 EF12FSR_CLAMP_UNIT
ＥＦ １２ ＦＳＲ ＿クランプ＿ユニット
1
13 400-85457 EF12_CLAMP_LEVER_ASSY
ＥＦ １２＿クランプ＿レバー＿組
(1)
14 400-68203 CLAMP_SH_F
クランプシャフト Ｆ
(1)
15 400-77492 CLAMP_SH_M
クランプシャフト Ｍ
(1)
16 400-77497 ARM_LINK_PIVOT_SH_F
アームリンクピボットシャフト Ｆ
(1)
17 400-69663 LOCK_BUSHING
ロックブッシング
(1)
18 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
19 400-77496 ARM_LINK_PIVOT_SH_M
アームリンクピボットシャフト Ｍ
(1)
20 400-69662 LOCK_SPRING
ロックスプリング
(1)
21 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
22 400-69659 LOCK_SP_STOPPER
ロックスプリングストッパー
(1)
23 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
24 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
25 400-68667 LOCK_LEVER_FLANGE
ロックレバーフランジ
(1)
26 400-84401 LOCK_PLATE_R_ASSY
ロックプレートアール組
(1)
27 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
28 400-85458 LOCK_RELEASE_LEVER_ASSY_12
ロックリリースレバー＿組＿１２
(1)
29 401-43547 LEVER_CAP_BK
レバーキャップ＿ ＢＫ
(1)
30 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
31 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ３Ｘ０．５ ２種
(1)
32 400-77499 ARM_LINK_GUIDE_SH
アームリンクガイドシャフト
(1)
33 PS-0400122-KP SPRING PIN
スプリングピン
(1)
34 400-85411 CLAMP_SENSOR_BRKT_12
クランプセンサブラケット＿１２
(1)
35 HD-0027700-00 SENSOR
センサー
(1)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
37 400-68992 LOCK SENS WIRE ASM
ロックセンサワイヤ組
(1)
38 401-57537 BASE_HOLE_COVER_UNIT
ベースホールカバーユニット
1
39 401-25826 PLUNGER_BLOCK_ADC
プランジャブロック＿ ＡＤＣ
(1)
40 SM-8050502-TP SCREW M5 L=5
止めねじ
(1)
41 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
(1)
42 400-85434 EF12_RIAR_RAIL_UNIT
ＥＦ １２＿リアレール＿ユニット
1
43 400-68251 COVER_STUD_S
カバースタッド Ｓ
(1)
44 400-77517 MAIN_CONNECTOR_BRKT
メインコネクタブラケット
(1)
45 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
46 400-68993 INPUT WIRE ASM
インプットワイヤ組
(1)
47 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
48 400-68223 COVER_STUD_M
カバースタッド Ｍ
(1)
49 400-68195 BOTTOM_GUIDE_BLOCK
ボトムガイドブロック
(1)
- 15 -

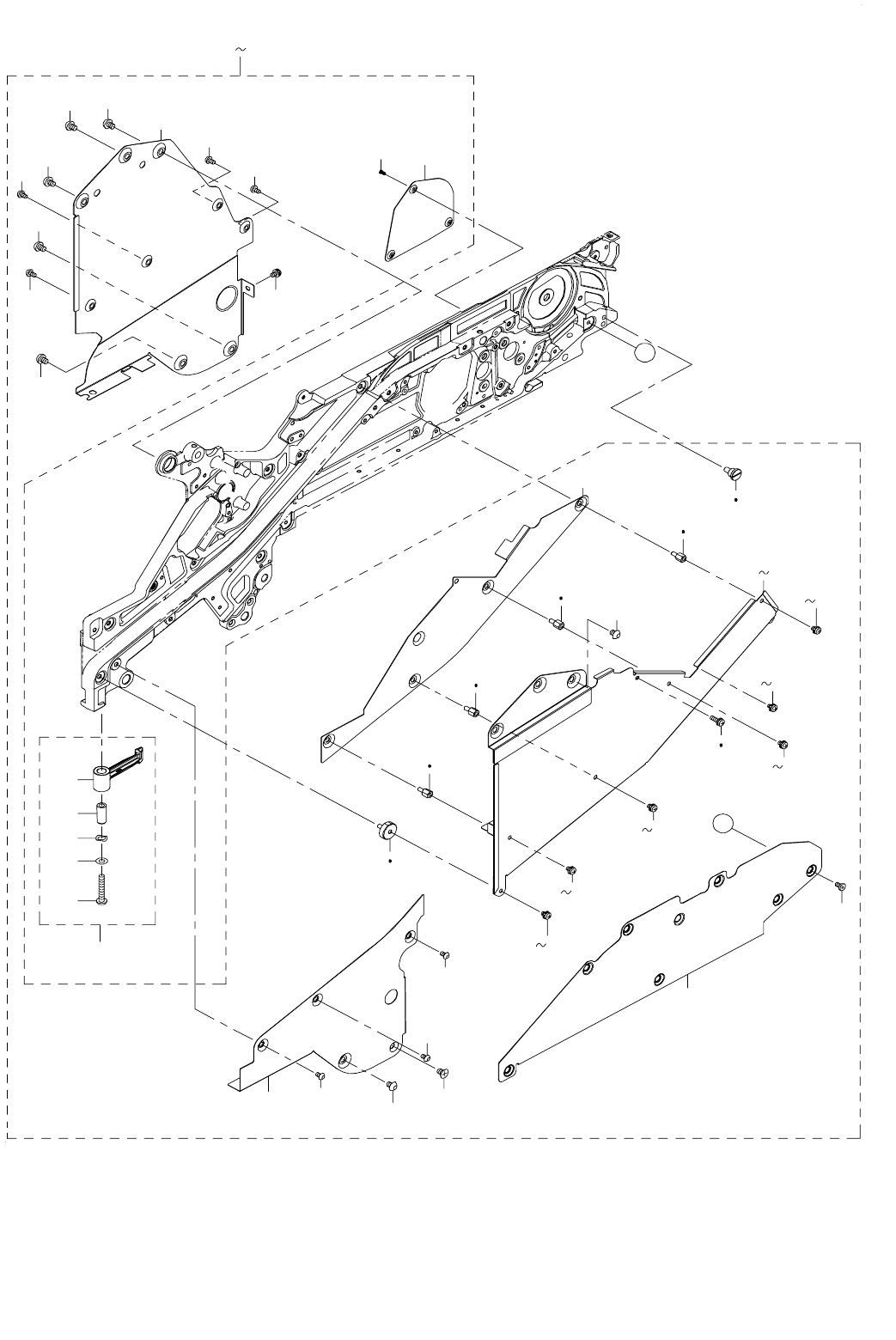

8. EF12FSR/16FSR/24FSR (4)
