Koplanaritätsmodul 1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie Ausgabe 10/2004 11 : Fixieren S ie das K abel mit K abelbin der . : Führen Sie e s durch den Masc hinenst änder . 1 1 : Entfernen Sie im Computer…
1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie Koplanaritätsmodul
Ausgabe 10/2004
10

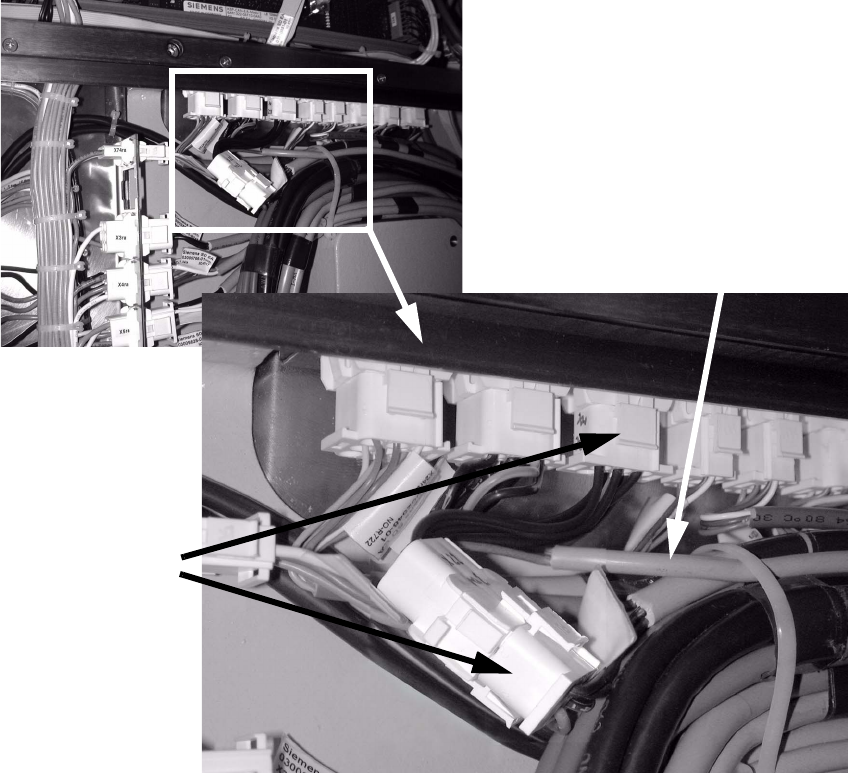

: Stecken Sie das Kabel an X22ra ab.
: Verbinden Sie das neue Kabel (03021751-01) mit X22ra2 und X22ra.
1
Abb. 1.10 - 1 SUB-Distributor
1
1
1
1
1
1
1
1
An diese Stecker
anstecken
Kabel mit 2 Steckern
Koplanaritätsmodul 1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie
Ausgabe 10/2004
11
: Fixieren Sie das Kabel mit Kabelbinder.
: Führen Sie es durch den Maschinenständer.
1
1
: Entfernen Sie im Computereinschub die Blende für den Koplanrechner (TORX-Schlüssel
Größe 8).
: Bauen Sie den Koplan-Rechner ein (Schlitzschraubendreher).
1
1
1
1
1
1
1
1
1
1
Aussparung im
Maschinenständer
Kabel
Kabelbinder
1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie Koplanaritätsmodul
Ausgabe 10/2004
12
: Führen Sie das Kabel am dicken Kabelstrang entlang zum Computereinschub.
: Stecken Sie die beiden Leitungen an der Rückseite des Computereinschubs an.
1
1
1
1
Stecker (weiß)
Stecker (schwarz)
2 Stecker
