1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Se rie Koplanaritätsmodul Ausgabe 10/2004 12 : Führen Sie das Kabel am dicken Kab elstran g entlang z um Compute reinschu b. : S tecken Sie die beiden Lei tungen an d er …
Koplanaritätsmodul 1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie
Ausgabe 10/2004
11
: Fixieren Sie das Kabel mit Kabelbinder.
: Führen Sie es durch den Maschinenständer.
1
1
: Entfernen Sie im Computereinschub die Blende für den Koplanrechner (TORX-Schlüssel
Größe 8).
: Bauen Sie den Koplan-Rechner ein (Schlitzschraubendreher).
1
1
1
1
1
1
1
1
1
1
Aussparung im
Maschinenständer
Kabel
Kabelbinder
1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie Koplanaritätsmodul
Ausgabe 10/2004
12

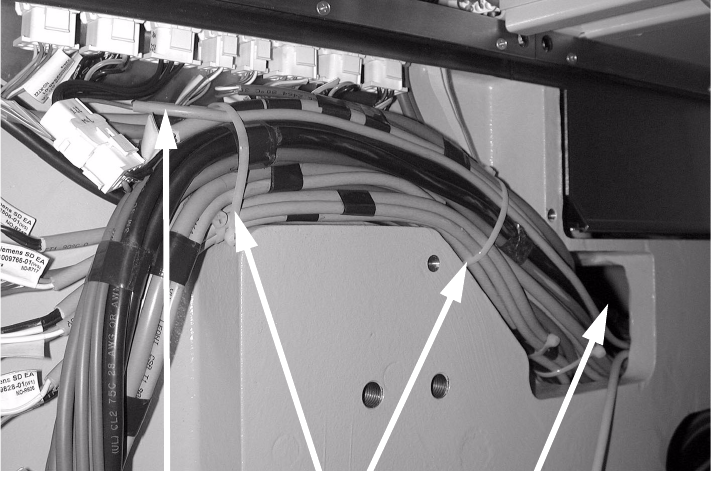

: Führen Sie das Kabel am dicken Kabelstrang entlang zum Computereinschub.
: Stecken Sie die beiden Leitungen an der Rückseite des Computereinschubs an.
1
1
1
1
Stecker (weiß)
Stecker (schwarz)
2 Stecker
Koplanaritätsmodul 1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie
Ausgabe 10/2004
13

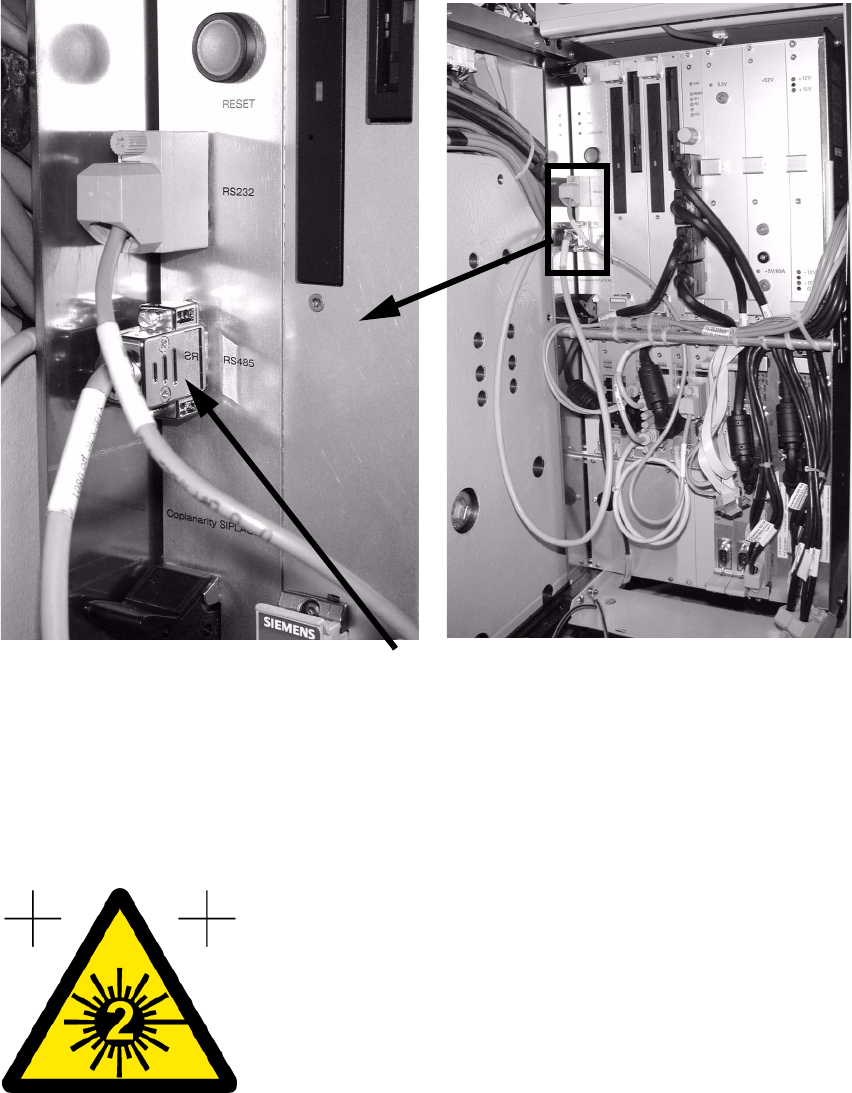

: Stecken Sie das Kabel zum Koplanaritätsmodul an die Schnittstelle RS 485 an der Frontseite
des Computereinschubs.
1
: Schieben Sie alle Einschübe zurück an ihren Platz und montieren Sie alle Abdeckungen.
: Verbinden Sie die RS232-Schnittstelle des Koplanaritätsmoduls und die COM-A Schnittstelle
des Maschinencontrollers mit dem Schnittstellen-Kabel (00336796-02).
: Kleben Sie den Warnaufkleber deutlich sichtbar auf das Koplanaritätsmodul.
1
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
1
Kabel zum Koplanaritätsmodul
