1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Se rie Koplanaritätsmodul Ausgabe 10/2004 8 1.4 V orbereitend e Arbeiten : Schalten Sie den Bestückaut omaten a m Hauptschalter aus. : Docken S ie die B E-T isch e der je…

Koplanaritätsmodul 1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie

Ausgabe 10/2004

1.3.1 Sicherheitshinweise zu Laserbaugruppen

Für Komponenten, die unter die Laserklassifizierung fallen, erlischt die Betriebserlaubnis, wenn

– eine mechanische Beschädigung der Baugruppe erkennbar ist oder

– eine Manipulation an der Mechanik oder Elektrik der Baugruppe vorgenommen wurde.

Ein beschädigter bzw. fehlender Schraubensicherungslack an Laserkomponenten (bei-

spielsweise Abdeckbleche, Befestigungsteile, Einstellpotentiometer) ist bereits als Manipu-

lation zu werten.

– Nur Servicetechniker der Fa. SIEMENS AG bzw. bei SIEMENS geschulte Servicetechniker

des Betreibers dürfen Laserkomponenten austauschen.

– Reparaturen an Laserbaugruppen werden ausschließlich werkseitig bei SIEMENS durch-

geführt.

1.3.2 Definitionen

Hinweis 1

Vorsicht 1

1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie Koplanaritätsmodul

Ausgabe 10/2004

1.4 Vorbereitende Arbeiten

: Schalten Sie den Bestückautomaten am Hauptschalter aus.

: Docken Sie die BE-Tische der jeweiligen Maschinenseite ab.

: Nehmen Sie die Abdeckung der Seitenwand an Stellplatz 4 ab.

: Bauen Sie den Computereinschub aus.

1.5 Nachrüstung

: Entnehmen Sie die Abwurfbehälter der jeweiligen Maschinenseite.

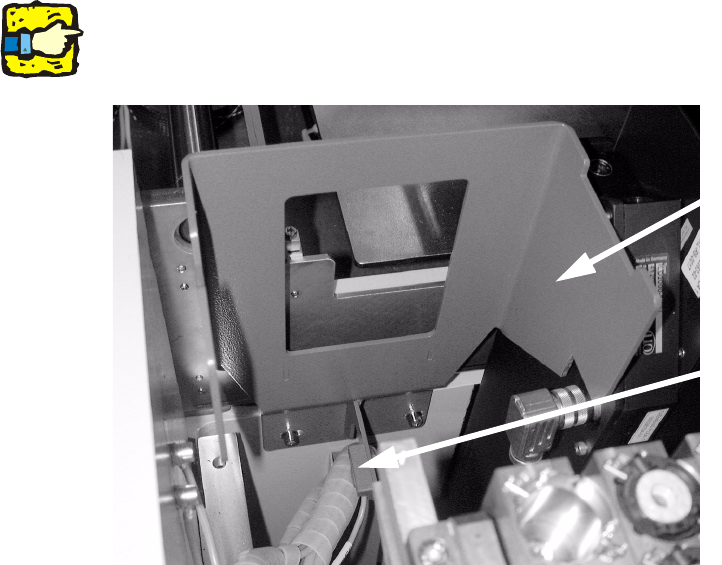

: Bei älteren Maschinen:

Bauen Sie die Halterung des Abwurfbehälters einschließlich des Beros aus (Inbus M5, Schlitz

1).

Beachten Sie die Einbaulage des Beros! 1

Halterung des

Abwurfbehälters

Bero

Koplanaritätsmodul 1 Nachrüstanleitung Koplanaritätsmodul SIPLACE HF-Serie

Ausgabe 10/2004

: Schrauben Sie das Koplan-Modul auf den Halter (3 Schrauben M4 x 8 Senkkopf ).

: Schrauben Sie die Halterung des Koplan-Moduls an (2 x M6x12):

Schraube oben + Schraube unten (in obere Löcher im Träger).

: Öffnen Sie die Tür des Rucksacks ohne Servo-Unit auf der Seite des Ausgabebands.

: Ziehen Sie das Anschlusskabel für das Koplan-Moduls mit der Einfädelhilfe durch den Maschi-

nenständer.

Schrauben
