P-0227-001 - 第138页
MODEL TCM-3200J 0102-001 136 XY テーブル部 XY TABLE SECTION Fig. 6-6 シュート駆動部 Chute Driver 1 16 17 18 18 7 5 9 27 28 26 26 27 27 29 26 26 27 26 26 25 25 32 32 30 30 77 76 78 79 77 77 76 78 79 79 49 49 47 47 58 58 57 57 56 71 7…
MODEL TCM-3200J
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
135
6-5
1 630 054 4398 PLATE 1 759J--01B-114
2 630 054 8938 SPRING,TORSION 1 759J--01B-116
3 630 054 8914 PLATE 1 759J--01B-118
4 630 000 8883 SET SCREW 1 M3X4 SET
5 630 054 4343 PLATE 1 759J--01B-120
6 630 004 1798 SENSOR,PHOTO 1 PHS56 759J--01H-103
6 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 759J--01H-021
7 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
8 411 086 4408 WASHER SPR 3 2 SW3 F
9 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
10 411 141 3902 WASHER V 3X7X0.5 2 FW3
11 411 141 2806 WASHER SPR 3 2 SW3
12 630 000 7527 BOLT,HEX-SCT 2 M3X10
21 630 054 4336 PLATE 1 759J--01B-113
22 630 054 4329 SPRING,TORSION 1 759J--01B-115
23 630 054 4312 PLATE 1 759J--01B-117
24 630 000 8883 SET SCREW 1 M3X4 SET
25 630 063 1425 PLATE 1 759J--01B-119
26 630 004 1798 SENSOR,PHOTO 1 PHS55 759J--01H-103
26 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 759J--01H-021
27 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
28 411 086 4408 WASHER SPR 3 2 SW3 F
29 411 040 6202 SCR PAN 3X10 2 M3X10 PAN
30 411 141 3902 WASHER V 3X7X0.5 2 FW3
31 411 141 2806 WASHER SPR 3 2 SW3
32 630 000 7527 BOLT,HEX-SCT 2 M3X10
MODEL TCM-3200J
0102-001
136
XY テーブル部 XY TABLE SECTION

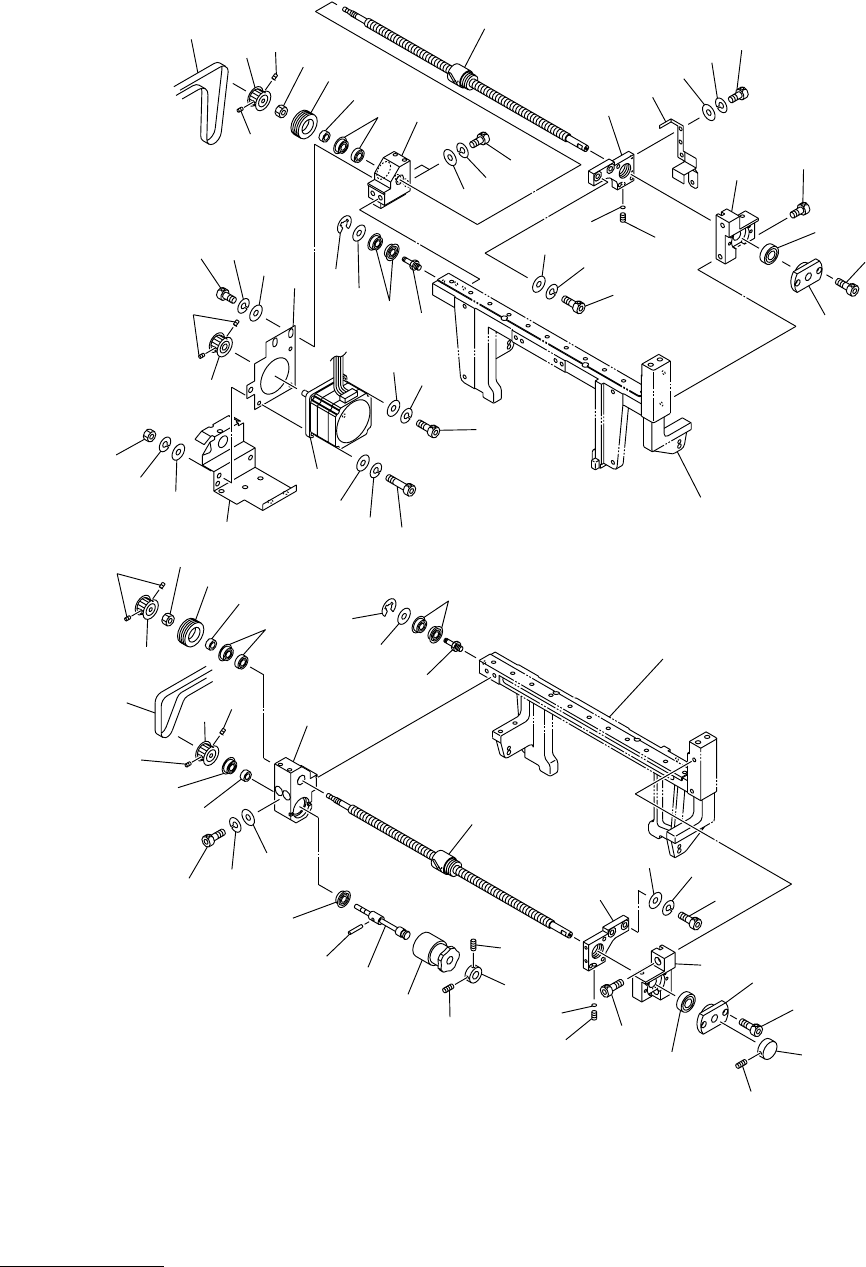

Fig. 6-6 シュート駆動部 Chute Driver
1
16
17
18
18
7
5
9
27
28
26
26
27
27
29
26
26
27
26
26
25
25
32
32
30
30
77
76
78
79
77
77
76
78
79
79
49
49
47
47
58
58
57
57
56
71
70
71
60
60
61
61
62
46
53-1
53-1
53
53
54
54
55-1
55-1
55
43
44
59
59
45
51
51
80
68
68
67
68
68
66
45-1
45-1
45-1
45-1
41
65
64
64
69
69
42
48
48
50
50
52
52
34
34
33
35
24
24
23
8
10
12
12
31
31
11
11
80
80
12
12
36
21
20
22
4
3
2
6
19
13-1
13-1
13
14
14
37
38
39
39
See Fig.6-4
See Fig.6-4
Key No.1
Key No.1
See Fig.6-4
See Fig.6-4
Key No.2
Key No.2
MODEL TCM-3200J
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
137
6-6
1 630 055 4090 BALL SCREW 1 759J--01H-033
2 630 059 5949 SUPPORT 1 759J--01B-037
3 630 032 1814 SHEET 1 759J--01B-051
4 630 000 8920 SET SCREW 1 M4X6 SET
5 630 061 2424 HOLDER 1 759J--01B-040
6 630 061 2370 SUPPORT 1 759J--01B-032
7 630 059 6786 BEARING,RADIAL 1 759J--01H-034
8 630 059 6526 NUT 1 759J--01B-050
9 630 059 6793 COLLAR 1 759J--01H-035
10 630 059 6809 NUT 1 759J--01H-036
11 630 059 6755 PULLEY,TIMING 1 759J--01H-037
12 630 000 8883 SET SCREW 2 M3X4 SET
13 630 059 6007 HOLDER 1 759J--01B-031
13 -1 630 036 7645 BEARING,RADIAL 1 759J--01H-032
14 630 000 7503 BOLT,HEX-SCT 2 M3X6
16 411 119 2104 WASHER V 4X9X0.8 2 FW4 F
17 411 008 1706 WASHER SPR 4 2 SW4 F
18 630 000 7695 BOLT,HEX-SCT 2 M4X35
19 630 000 7657 BOLT,HEX-SCT 2 M4X16
20 411 141 4008 WASHER V 4X9X0.8 2 FW4
21 411 141 2905 WASHER SPR 4 2 SW4
22 630 000 7640 BOLT,HEX-SCT 2 M4X14
23 630 061 2455 BRACKET 1 759J--01B-044
24 630 050 0790 MOTOR,STEPPING 1 PM100(CHW), 103H6701-0140
759J--01H-040
25 630 061 8228 PLATE 1 759J--01B-054
26 411 141 4008 WASHER V 4X9X0.8 5 FW4
27 411 141 2905 WASHER SPR 4 5 SW4
28 630 000 7626 BOLT,HEX-SCT 1 M4X10
29 630 000 7664 BOLT,HEX-SCT 2 M4X20
30 411 141 0307 NUT HEX 4 2 M4
31 630 059 6762 PULLEY,TIMING 1 759J--01H-038
32 630 008 1053 SET SCREW 2 759J--01H-039
33 411 141 4107 WASHER V 5X10X1 2 FW5
34 411 141 6705 WASHER SPR 5 2 SW5
35 630 000 7763 BOLT,HEX-SCT 2 M5X16
36 630 065 8309 PLATE 1 759J--01B-038
37 411 141 3902 WASHER V 3X7X0.5 2 FW3
38 411 141 2806 WASHER SPR 3 2 SW3
39 630 000 7503 BOLT,HEX-SCT 2 M3X6
41 630 055 4090 BALL SCREW 1 759J--01H-033
42 630 059 5956 SUPPORT 1 759J--01B-036
43 630 032 1814 SHEET 1 759J--01B-051
44 630 000 8920 SET SCREW 1 M4X6 SET
45 630 061 2431 HOLDER 1 759J--01B-041
45 -1 630 006 9211 BEARING,RADIAL 2 759J--01H-043
46 630 061 2387 SUPPORT 1 759J--01B-033
47 630 059 6786 BEARING,RADIAL 1 759J--01H-034
48 630 059 6526 NUT 1 759J--01B-050
49 630 059 6793 COLLAR 1 759J--01H-035
