MODEL TCM-3200J 0102-001 140 XY テーブル部 XY TABLE SECTION Fig. 6-7 シュートカバー Chute Cover 6 5 4 2 3 1 See Fig.6-6 See Fig.6-6 Key No.46 Key No.46 See Fig.6-6 See Fig.6-6 Key No.45 Key No.45 See Fig.6-6 See Fig.6-6 Key No.6 Key…

100%1 / 272
MEMO
MODEL TCM-3200J
0102-001
140
XY テーブル部 XY TABLE SECTION

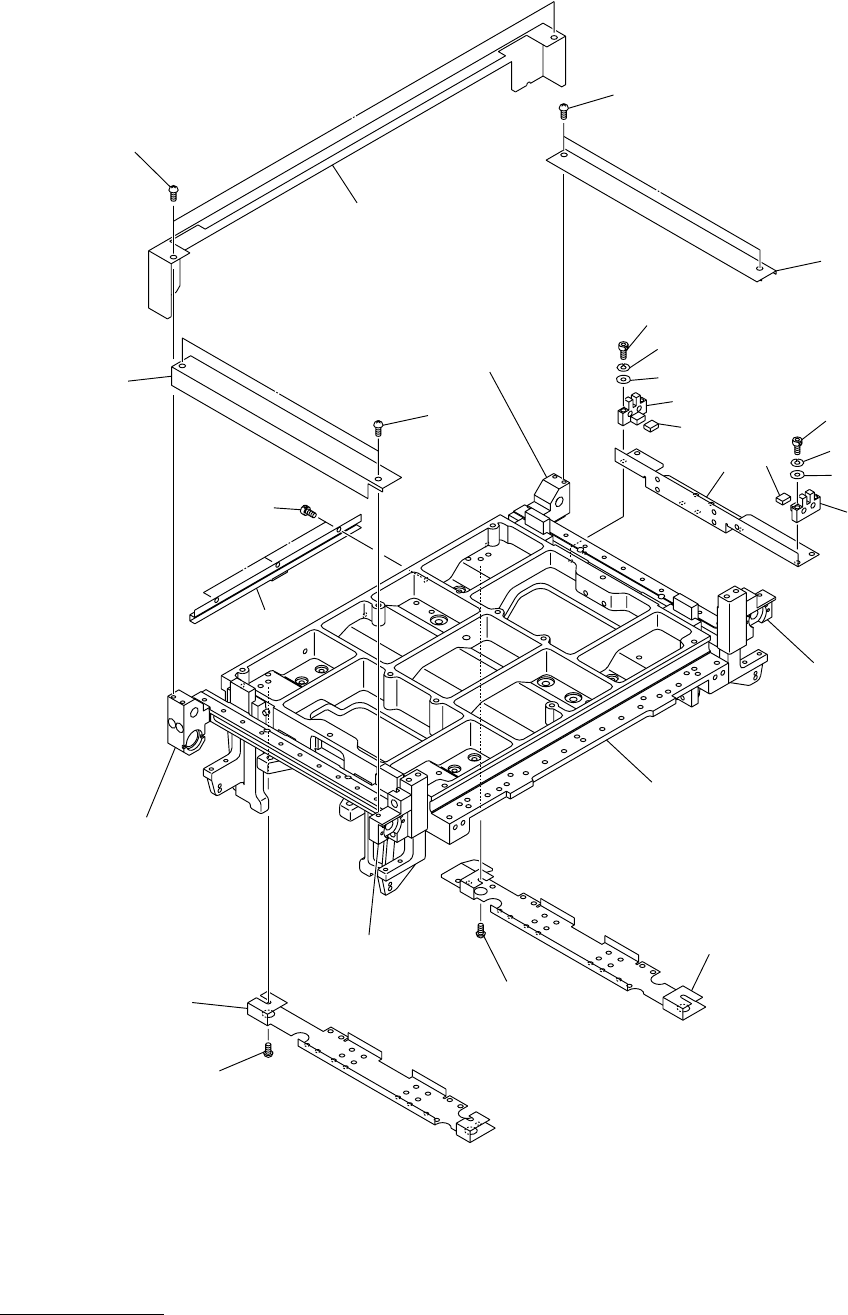

Fig. 6-7 シュートカバー Chute Cover
6
5
4
2
3
1
See Fig.6-6
See Fig.6-6
Key No.46
Key No.46
See Fig.6-6
See Fig.6-6
Key No.45
Key No.45
See Fig.6-6
See Fig.6-6
Key No.6
Key No.6
See Fig.6-3
See Fig.6-3
Key No.1
Key No.1
See Fig.6-6
See Fig.6-6
Key No.5
Key No.5
6
10
10
11
5
4
2
3
8
9
9
26
27
27
22
23
7
21
23
23
MODEL TCM-3200J
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
141
6-7
1 630 061 8211 BRACKET 1 759J--01B-048
2 630 000 0252 SENSOR,PHOTO 2 PHS105, PHS106 759J--01H-047
3 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 759J--01H-048
4 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
5 411 086 4408 WASHER SPR 3 4 SW3 F
6 630 000 7534 BOLT,HEX-SCT 4 M3X12
7 630 061 2462 COVER 1 759J--01B-046
8 630 061 2486 COVER 1 759J--01B-052
9 411 051 1708 SCR TRS 4X6 4 M4X6 TRS
10 630 061 8204 COVER 1 759J--01B-047
11 411 051 1708 SCR TRS 4X6 2 M4X6 TRS
21 630 061 8235 PLATE 1 759J--01B-056
22 630 061 8242 PLATE 1 759J--01B-057
23 411 051 1708 SCR TRS 4X6 4 M4X6 TRS
26 630 061 5036 PLATE 1 759J--01B-058
27 630 000 7602 BOLT,HEX-SCT 3 M4X6
