ETF72-88S-Rev01 - 第9页

-  - REF.NO NOTE PA RT NO D E S C R I P T I O N Qty 1 401-32 183 EF72 _GRIP_UN IT 1 2 400-69 647 GR IP (1) 3 SM- 4031201-SC SCRE W M3 X 1 2 ( 5) 4 NM-6 030002-SC NUT M 3X0.5 TYPE 2 (5) 5 400-72 388 SW PANEL ( 1) 6 400-…

100%1 / 16
- -

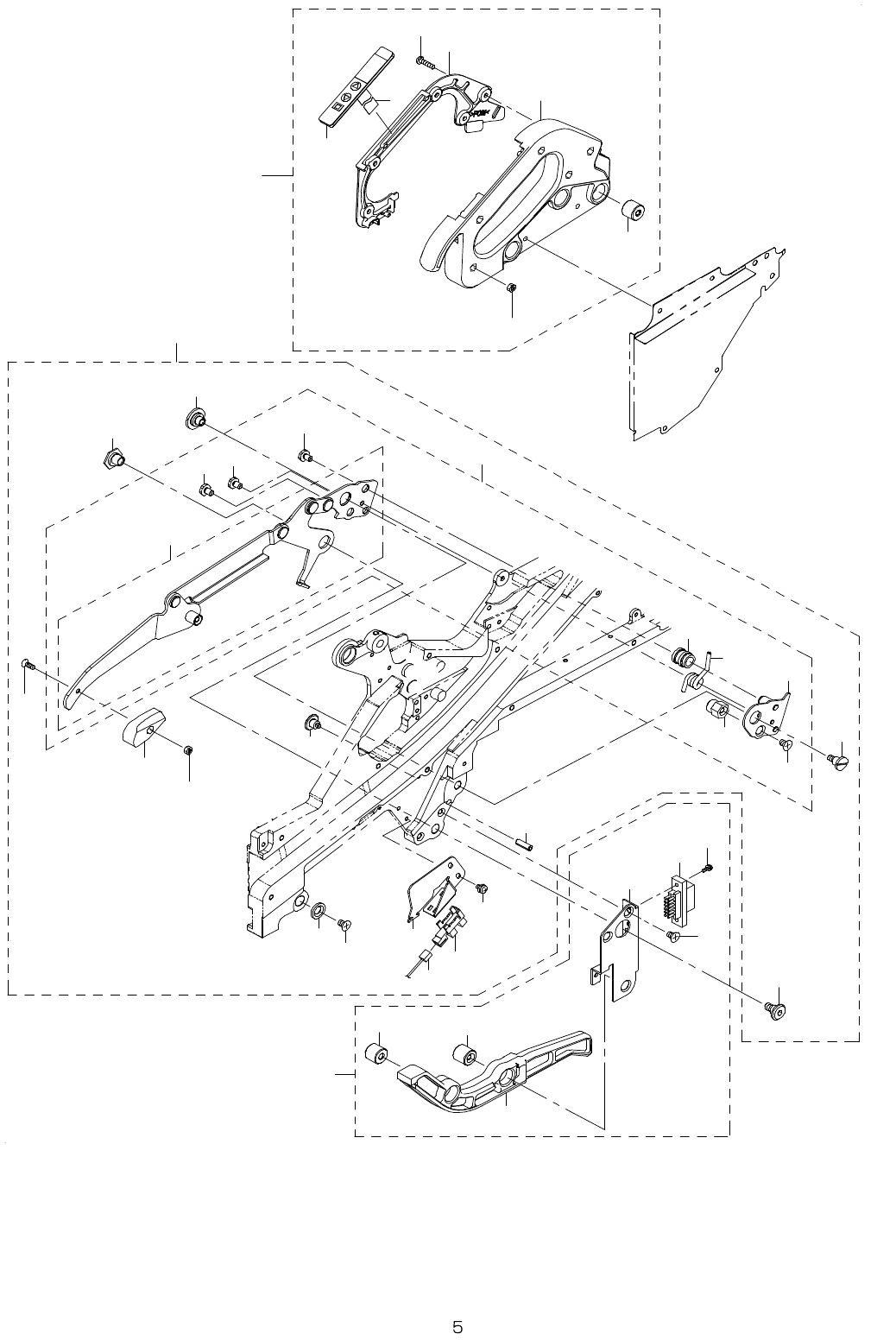

3. EF72FS/EF88FS (3)
2
6
8
3
5
4
7
1 4
1 5
1 7
1 8
2 0
2 1
2 2
2 3
1 9
2 4
2 8
2 7
2 5
2 9
3 0
3 1
3 2
3 3
1 0
3 4
1 2
3 9
4 0
4 1
3 7
3 6
4 2
1 6
1 3
1
3 5
2 6
3 8
9
1 1
- -

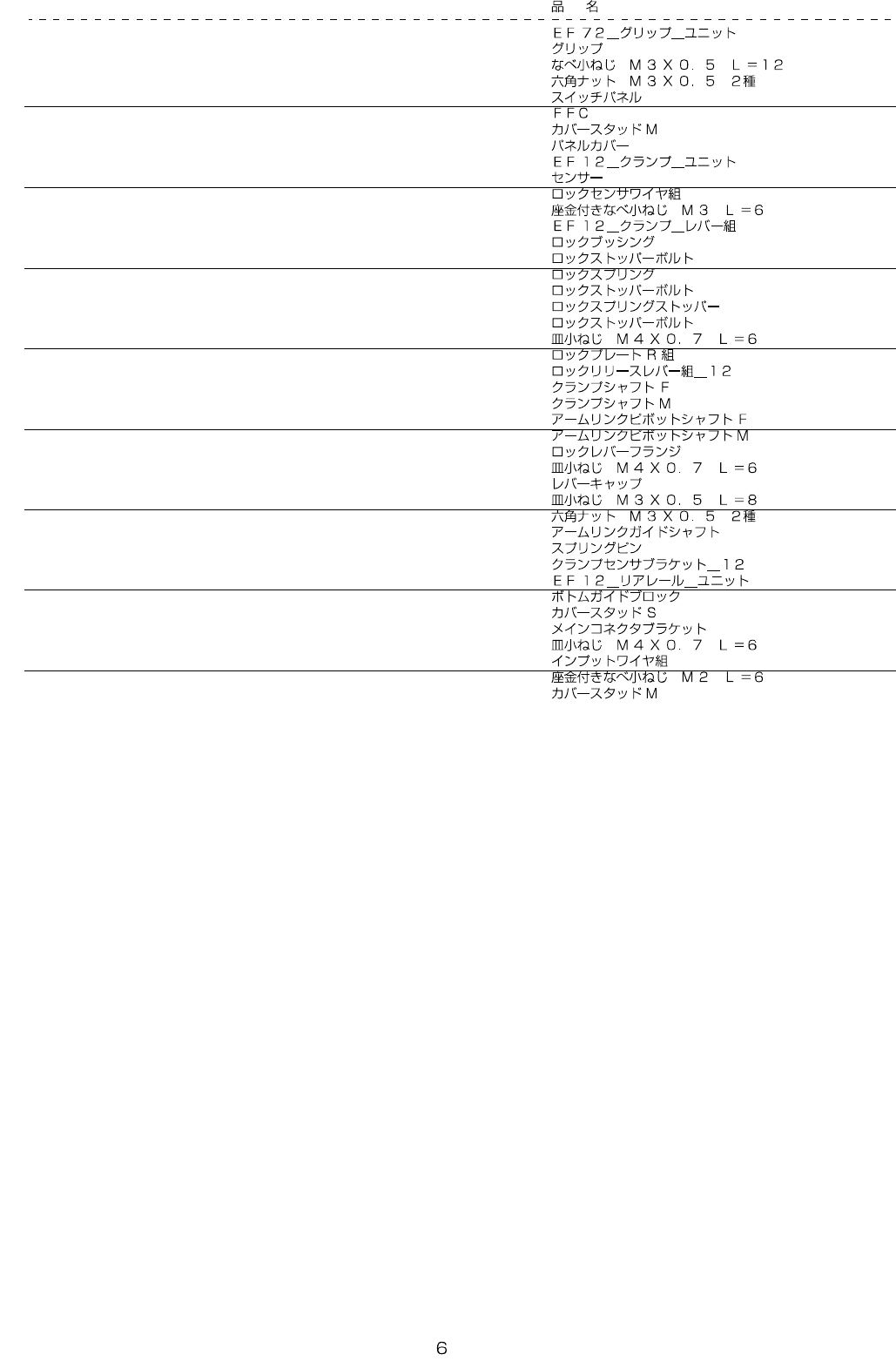

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 401-32183 EF72_GRIP_UNIT 1
2 400-69647 GRIP (1)
3 SM-4031201-SC SCREW M3 X 12 (5)
4 NM-6030002-SC NUT M3X0.5 TYPE2 (5)
5 400-72388 SW PANEL (1)
6 400-74123 FFC (1)
7 400-68223 COVER_STUD_M (3)
8 400-69649 PANEL_COVER (1)
9 400-85431 EF12_CLAMP_UNIT 1
10 HD-0027700-00 SENSOR (1)
11 400-68992 LOCK SENS WIRE ASM (1)
12 SL-4030691-SC SCREW M3 L=6 (2)
13 400-85457 EF12_CLAMP_LEVER_ASSY (1)
14 400-69663 LOCK_BUSHING (1)
15 400-77500 LOCK_STOPPER_BOLT (1)
16 400-69662 LOCK_SPRING (1)
17 400-77500 LOCK_STOPPER_BOLT (1)
18 400-69659 LOCK_SP_STOPPER (1)
19 400-77500 LOCK_STOPPER_BOLT (1)
20 SM-1040601-SC SCREW M4X0.7 L=6 (1)
21 400-84401 LOCK_PLATE_R_ASSY (1)
22 400-85458 LOCK_RELEASE_LEVER_ASSY_12 (1)
23 400-68203 CLAMP_SH_F (1)
24 400-77492 CLAMP_SH_M (1)
25 400-77497 ARM_LINK_PIVOT_SH_F (1)
26 400-77496 ARM_LINK_PIVOT_SH_M (1)
27 400-68667 LOCK_LEVER_FLANGE (1)
28 SM-1040601-SC SCREW M4X0.7 L=6 (1)
29 400-68213 LEVER_CAP (1)
30 SM-1030801-SN SCREW M3X0.5 L=8 (1)
31 NM-6030002-SC NUT M3X0.5 TYPE2 (1)
32 400-77499 ARM_LINK_GUIDE_SH (1)
33 PS-0400122-KP SPRING PIN (1)
34 400-85411 CLAMP_SENSOR_BRKT_12 (1)
35 400-85434 EF12_RIAR_RAIL_UNIT 1
36 400-68195 BOTTOM_GUIDE_BLOCK (1)
37 400-68251 COVER_STUD_S (1)
38 400-77517 MAIN_CONNECTOR_BRKT (1)
39 SM-1040601-SC SCREW M4X0.7 L=6 (2)
40 400-68993 INPUT WIRE ASM (1)
41 SL-4020691-SC SCREW M2 L=6 (2)
42 400-68223 COVER_STUD_M (1)
- -

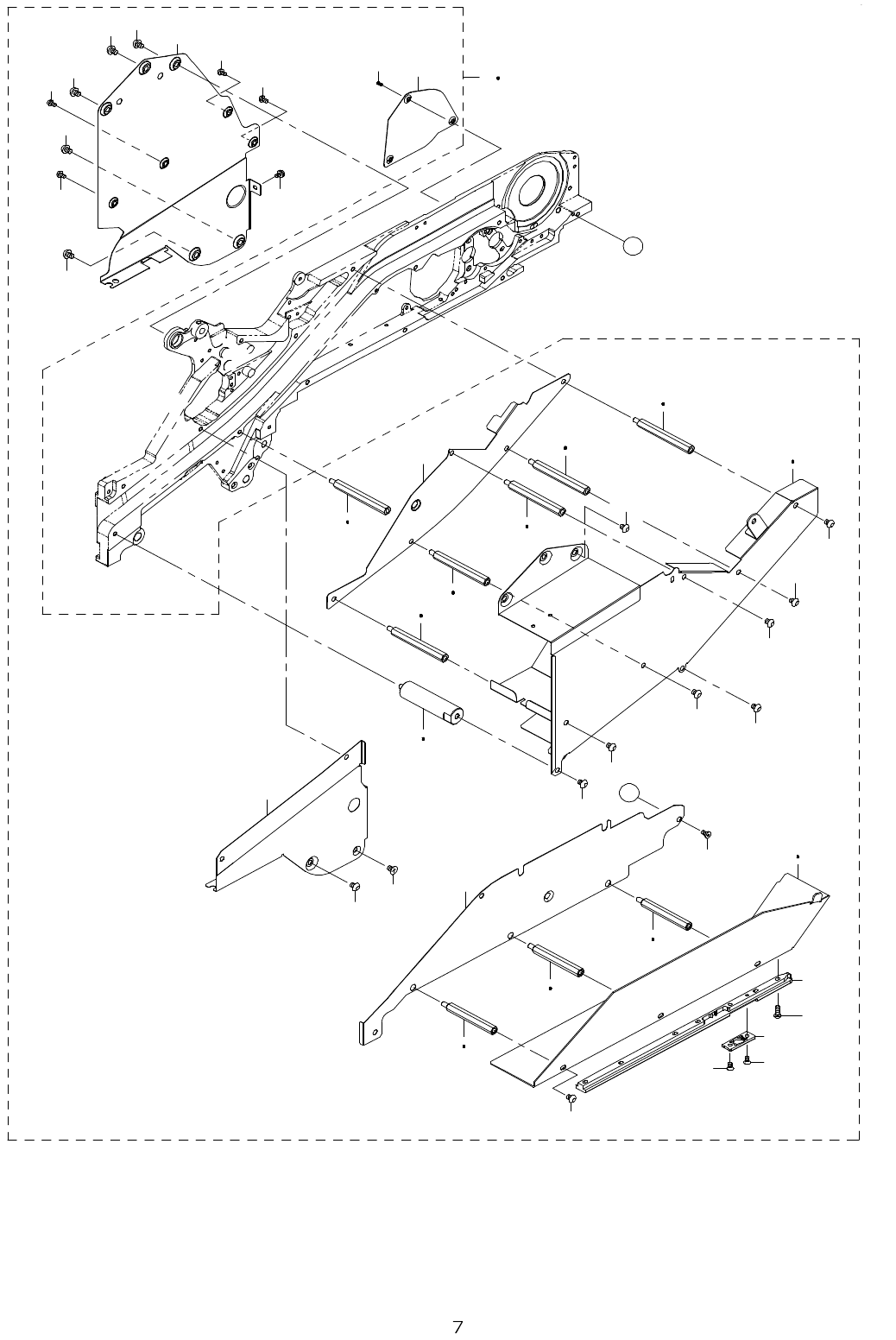

4. EF72FS/EF88FS (4)
1 3
6
5
5
5
6
6
6
6
2 3
4
5
1 0
1 1
7 8
9
A
A
3 0 3 1
9
9
9
9
9
3
2 2
2 4 2 5
1 2
2 6 2 7
1 4
1 5
1 6
1 7
1 9
2 0
2 8 2 9
2 8 2 9
2 8 2 9
2 8 2 9
2 8 2 9
1 2
2 1
1 8
9
9
2 4 2 5
2 4 2 5
2 8 2 9
