3.5.2.2 A SIPLACE SpeedStar (C&P20 M3) műszaki adatai a SIPLACE TX2 m / TX2i m-nél
3
SIPLACE SpeedStar (C&P20 M3)
48-as típusú AR-kamerával
(Standard)
49-as típusú AR-
kamerával
(Opció)
AR-spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az
ügyfélspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásol-
ja.
0,12 mm x 0,12 (0201 metrikus) 2220-ig, Melf, SOT, SOD,
Bare-Die, Flip-Chip
AR specifikációk
Max. magasság
Max. magasság
*b
Min. lábraszter
Min. lábszélesség
Min. gömbraszter
Min. gömbátmérő
Min. méretek
Max. méretek
Max. tömeg
*)b A 4 mm maximális alkatrészmagasság csak a SIPLACE TX2i m 4 mm géptípussal lehetséges.
2 mm
4 mm
70 µm
30 µm
100 µm
50 µm
120 µm x 120 µm
8,2 mm x 8,2 mm
1 g
2 mm
*c
4 mm
*c
50 µm
25 µm
50 µm
25 µm
80 µm x 80 µm
8,2 mm x 8,2 mm
1 g
*)c A ±0,3 mm-es kis fókusztartomány miatt ez kamera csak akkor ajánlott, ha az alkatrészekhez ez a ka-
merafelbontás szükséges. A ±0,3mm tartományban eléri a 49-es típusú AR-kamera követelményeit. A
±0,6mm tartományban a 49-es típusú AR-kamera teljesíti a 48-as típusú AR-kamera teljesítménypara-
métereit. A pipetta hosszát a fokusztartományhoz és az AR-vastagsághoz kell igazítani.
Felrakási erő 1,3 N ± 0,5 N (standard érték)
0,5 N - 4,5 N
Touchless Placement
Pipetta típusok 60xx 60xx
X/Y-pontosság
*d
Standard
„Pontossági osztállyal“
*e
*)d A benchmark- és pontossági értékek a gép átvételének keretében kerülnek igazolásra, és megfelelnek
a SIPLACE szállítási és teljesítési terjedelme feltételeinek.
*)e A pontossági osztály beállítása a SIPLACE Pro házalak- vagy beültetési pozíció szerkesztőjében vé-
gezhető. 15 µm csak 250 mm x 100 mm méretig terjedő nyomtatott áramköri lapokkal lehetséges.
± 25 µm / 3σ
± 20 µm / 3σ
± 15 µm / 3σ
± 25 µm / 3σ
± 20 µm / 3σ
± 15 µm / 3σ
Szögpontosság ± 0,2° / 3σ ± 0,2° / 3σ
Világítási szintek 5 5
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.5 Beültetőfej
123
3.5.3 A selejtalkatrész-gyűjtőtartály érzékelője
A selejtalkatrészek gyűjtőtartályának érzékelője felügyeli, hogy a tartály megfelelően helyezkedik-
e el a tartójában.
– Ha a selejtalkatrészek gyűjtőtartályát nem megfelelően helyezték be, a beültető automata
nem indítható.
– Ha a selejtalkatrészek gyűjtőtartálya a feldolgozási folyamat közben kiugrik a tartójából, a be-
ültető automata a fej ütközések elkerülése érdekében azonnal leáll.
3.5.4 Vákuumszivattyú
A SIPLACE SpeedStar számára a vákuumszivattyú a gépállványban az 1. helyen lévő védőbur-
kolat mögé van felszerelve. Két típus áll rendelkezésre:
– VX4.25 vákuumszivattyú
– VX4.25/0-47 IE3 vákuumszivattyú
3.5.4.1 Áttekintés - VX4.25 típus
Cikkszám 03128463-xx VX4.25 vákuumszivattyú
3

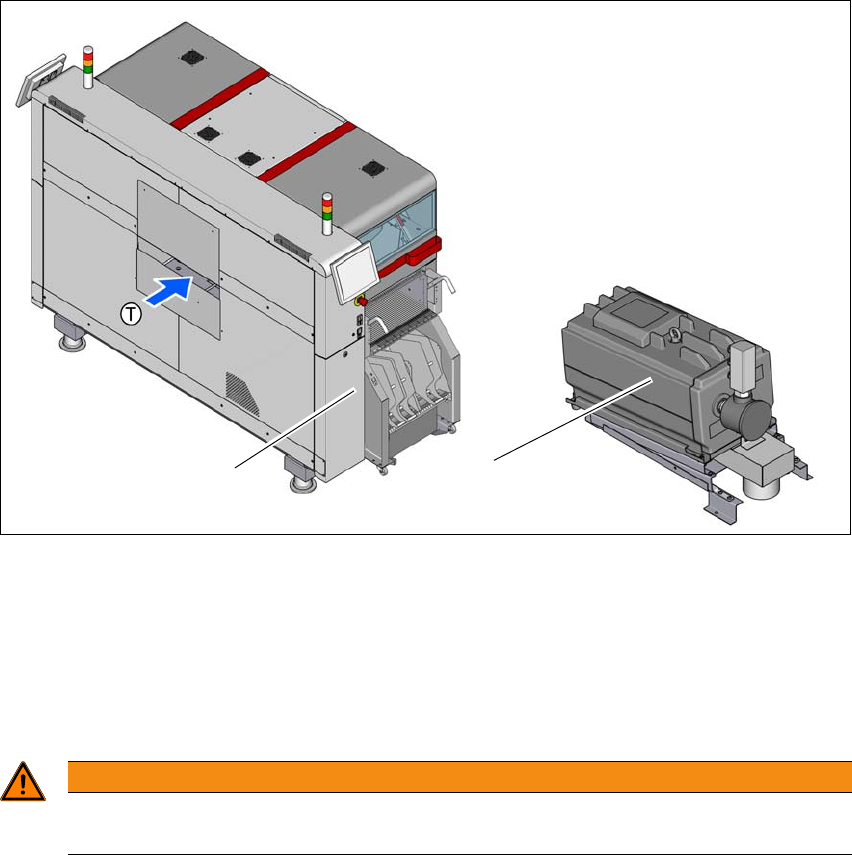

Ábra 3.5 - 3 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) VX 4.25 vákuumszivattyú
(2)
(1)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.5 Beültetőfej A 714.0 jelű szoftververziótól 2020.12
124
3.5.4.2 Áttekintés - VX4.25/0-47 IE3 típus
Cikkszám 03224400-xx VX4.25/0-47 IE3 vákuumszivattyú
3
Ábra 3.5 - 4 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) VX 4.25 IE3 vákuumszivattyú
3.5.4.3 Biztonsági utasítások a vákuumszivattyúhoz
3
3.5.4.4 Leírás
A vákuumszivattyúval csak a SIPLACE SpeedStart lehet működtetni. A SIPLACE TX V2-ben a
vákuumszivattyús SIPLACE SpeedStar standard.
A vákuumszivattyúval kombinálva a SpeedStar (C&P20 P2 / C&P20 M3) fej sűrített levegő fo-
gyasztása jelentősen lecsökken. Egy vákuumszivattyú akár két SpeedStar (C&P20 P2 / C&P20
M3) fejet is képes ellátni. Az üzemi költségek az energiaköltségek mértékének függvényében
csökkennek.
(2)
(1)
FIGYELEM!
Vegye figyelembe az adott vákuumszivattyúhoz mellékelt üzemeltetési utasításában
szereplő biztonsági utasításokat.
