Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek A 714.0 jelű szoftververziótól 2020.12 3.5 Beültetőfej 127 3 Ábra 3.5 - 6 SIPLACE MultiSt ar - elölnézet, funkciócsoportok 2. rész (1) AR-kamera C&…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.5 Beültetőfej A 714.0 jelű szoftververziótól 2020.12
126
3.5.5 SIPLACE MultiStar CPP / CPP M
3

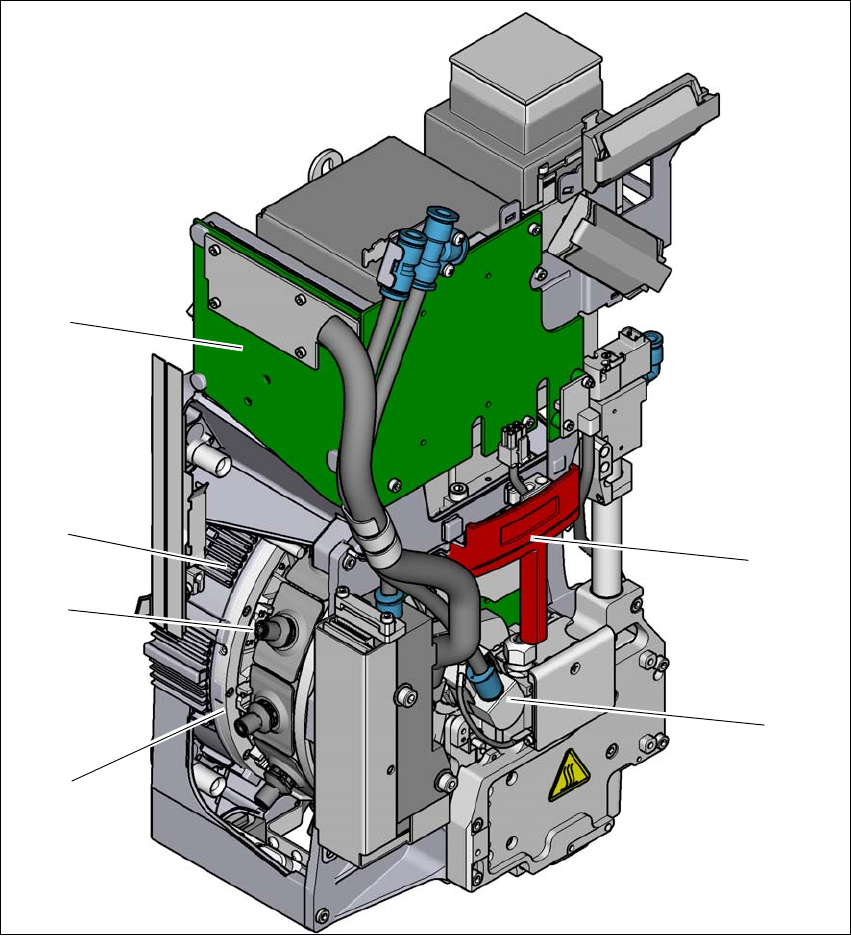

Ábra 3.5 - 5 SIPLACE MultiStar - elölnézet, funkciócsoportok 1. rész
(1) Csillag 12 szegmenssel
(2) Szegmens integrált DP-hajtással
(3) Nyomatékmotor a csillaghajtáshoz
(4) Köztes elosztó áramköri lap
(5) Fogantyú (piros a CPP M esetén)
(6) Az elvételi-/beültető és tartókörök Venturi-fúvókáinak sűrített levegő csatlakozása
(1)
(2)
(3)
(4)
(6)
(5)
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.5 Beültetőfej
127
3
Ábra 3.5 - 6 SIPLACE MultiStar - elölnézet, funkciócsoportok 2. rész
(1) AR-kamera C&P, típus: 30, 27 x 27, digitális
(2) Nyomatékmotor a csillaghajtáshoz
(3) Z-hajtás (lineáris motor)
(4) Visszaállítóhenger
(5) Nyomásszabályzó szelep
(1)
(2)
(3)
(4)
(5)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.5 Beültetőfej A 714.0 jelű szoftververziótól 2020.12
128
3
Ábra 3.5 - 7 SIPLACE MultiStar - hátulnézet, funkciócsoportok 3. rész
(1) Alkatrész-érzékelő
(2) Szerelési pozíció max. 11,5 mm alkatrészmagasságig
(3) Szerelési pozíció max. 6 mm alkatrészmagasságig
(3)
(2)
(1)
