Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.5 Beültetőfej
133
3.5.5.7 SIPLACE MultiStar CPP bővített Pick&Place-módban
Bővített Pick&Place-üzemmódban és korlátozott forgással a SIPLACE MultiStar CPP a teljes AR-
spektrumot be tudja ültetni 01005-től 50 mm x 40 mm-ig. A nagy alkatrészt utoljára veszi fel, op-
tikailag központosítja és első alkatrészként ülteti be.
3

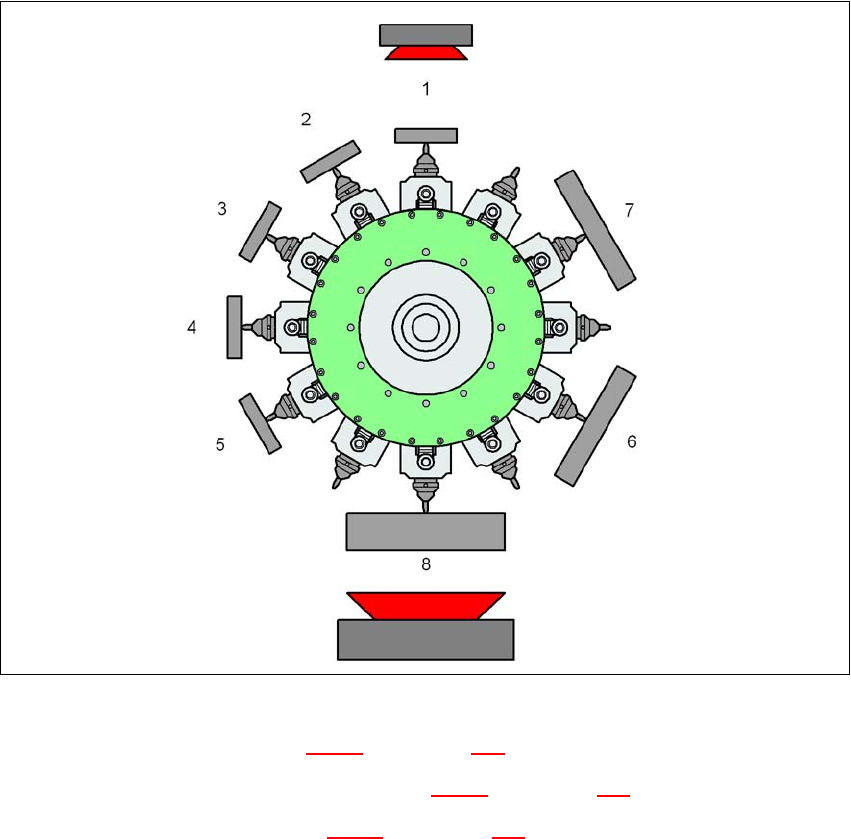

Ábra 3.5 - 10 SIPLACE MultiStar CPP - vegyes üzemmód
K_AR kis alkatrész (lásd 3.5 - 1. táblázat, a 129. oldalon)
M_AR_2 közepes alkatrész, típus: 2 (lásd 3.5 - 1
. táblázat, a 129. oldalon)
G_AR nagy alkatrész (lásd 3.5 - 1
. táblázat, a 129. oldalon)
Típus: 30 AR-kamera, típus: 30
Típus: 33 felállított AR-kamera, típus: 33
1 ... 8 a felvett alkatrészek sorrendje
3
A SIPLACE MultiStar CPP-fej szomszédos szegmensei akkor nem tudják felvenni az M_AR_2 és
a G_AR típusú alkatrészeket, ha ezen alkatrészek átlója hosszabb, mint 39,8 mm.
Típus: 30
K_AR
G_AR
Típus: 33
M_AR_2
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.5 Beültetőfej A 714.0 jelű szoftververziótól 2020.12
134

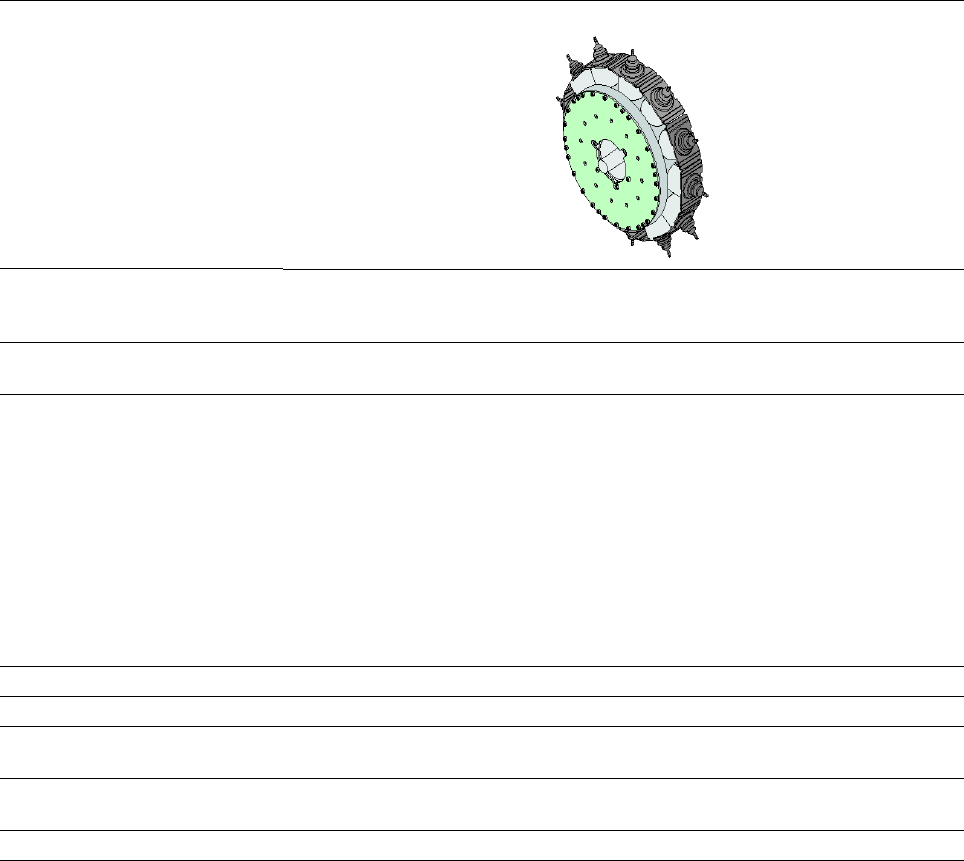

3.5.5.8 SIPLACE MultiStar (CPP) műszaki adatai a SIPLACE TX-en
3
SIPLACE MultiStar (CPP)
30-as típusú AR-kamerá-
val
45-ös típusú AR-kamerá-
val
33-as típusú AR-kamerá-
val
(stacioner kamera)
AR-Spektrum
*a
01005 egészen 27 mm x
27 mm-ig
01005 egészen 15 mm x
15 mm-ig
0402 50 mm x 40 mm-ig
*b
AR specifikációk
Max. magasság
*c
Max. magasság
*d
Min. lábraszter
Min. lábszélesség
Min. gömbraszter
Min. gömbátmérő
Min. méretek
Max. méretek
Max. tömeg
4,0 mm
*e
/ 6,0 mm
8,5 mm
250 µm
100 µm
*f
/ 200 µm
*g
250 µm
e
/ 350 µm
140 µm
e
/ 200 µm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
*h
4,0 mm
*e
/ 6,0 mm
8,5 mm
250 µm / 120 µm
*i
50 µm
140 µm
70 µm
0,11 mm x 0,11 mm
15 mm x 15 mm
4 g
h
11,5 / 15,5 mm
*j
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
h
Felrakási erő 1,0 - 15 N
i
Pipetta típusok 20xx, 28xx 20xx, 28xx 20xx, 28xx
X/Y-pontosság
*k
Standard ± 35 µm / 3σ ± 35 µm / 3σ ± 35 µm / 3σ
Szögpontosság ± 0,20° / 3σ
*l
, ± 0,38° /
3 σ
*m
± 0,38° / 3σ ± 0,14° / 3σ
Világítási szintek 5 5 6
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügyfélspecifikus szab-
ványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
*)b Többszörös mérés esetén egy 69 mm-es átmérő lehetséges (pl. 64 mm x 10 mm).
*)c CPP-fej: alacsony szerelési pozícióba (stacioner AR-kamera nem lehetséges).
*)d CPP-fej: magas szerelési pozícióban.
*)e A SIPLACE TX2i esetében csak 4 mm lehetséges.
*)f < 18 mm x 18 mm AR-hez.
*)g ≥ 18 mm x18 mm AR-hez
*)h 20 g a „Pick&Place“ üzemmódban
*)i Csak olyan alkatrészeknél lehetséges, amelyek a kamera ± 1,3 mm fókusztartományán belül vannak.
*)j 15,5 mm csak magas szerelési pozícióban, OSC-csomaggal és korlátozásokkal lehetséges.
*)k A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
*)l Alkatrészméretek 6 mm x 6 mm és 27 mm x 27 mm között.
*)m Alkatrészméretek 6 mm x 6 mm alatt.
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.5 Beültetőfej
135

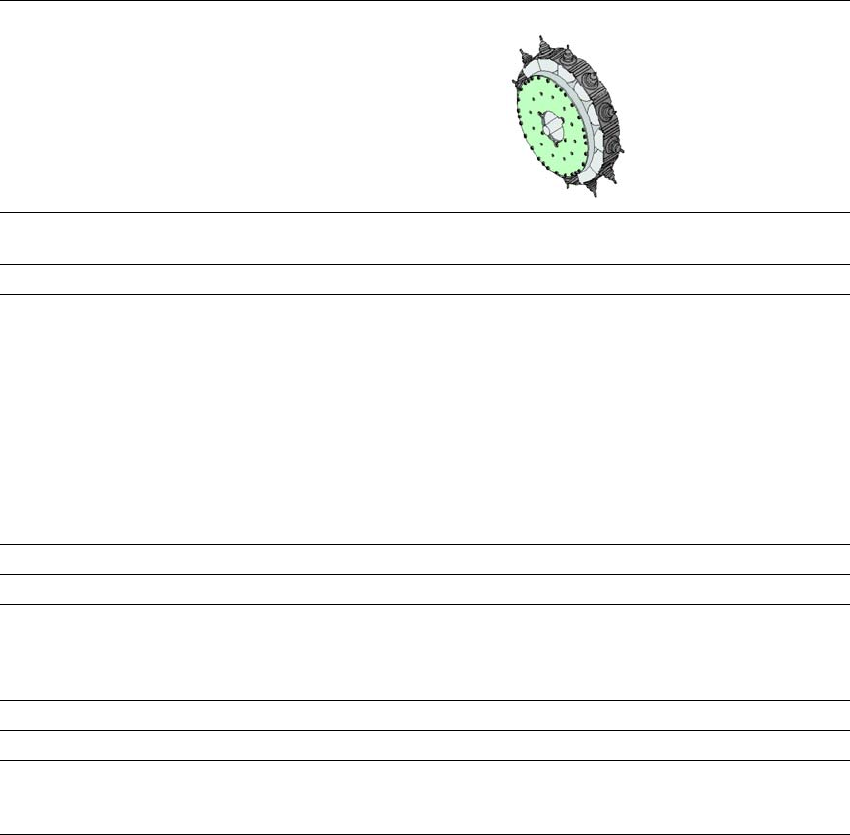

3.5.5.9 SIPLACE MultiStar (CPP M) műszaki adatai a SIPLACE TX2 m-en
SIPLACE MultiStar (CPP M)
45-ös típusú AR-kamerával
(Standard)
30-as típusú AR-kamerá-
val (Opció)
AR-spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügy-
félspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
01005 egészen 15 mm x 15 mm-ig 01005 to 27 mm x 27 mm
AR specifikációk
max. magasság
*b
min. lábraszter
min. lábszélesség
min. gömbraszter
min. gömbátmérő
min. méretek
max. méretek
max. súly
*)b CPP M fej: alacsony szerelési pozícióba
6,0 mm
250 µm / 120 µm
*c
50 µm
140 µm
70 µm
0,11 mm x 0,11 mm
15 mm x 15 mm
4 g
*)c Csak olyan alkatrészeknél lehetséges, amelyek a kamera ± 1,3 mm fókusztartományán belül vannak.
6.0 mm
250 µm
100 µm
*d
/ 200 µm
*e
250 µm
e
/ 350 µm
f
140 µm
e
/ 200 µm
f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
*)d 18 mm x 18 mm-nél kisebb alkatrészek számára
*)e 18 mm x18 mm-nél nagyobb alkatrészek számára
Programozható felrakási erő 1,0 - 15 N
Pipetta típusok 20xx, 28xx
X/Y-pontosság
*f
„Pontossági osztállyal“
*g
„Pontossági osztály nélkül“
*)f A benchmark- és pontossági értékek a gép átvételének keretében kerülnek igazolásra, és megfelelnek a
SIPLACE szállítási és teljesítési terjedelme feltételeinek.
*)g A pontossági osztály beállítása a SIPLACE Pro házalak- vagy beültetési pozíció szerkesztőjében végezhe-
tő.
± 20 µm / 3σ
± 25 µm / 3σ
± 20 µm / 3σ
± 25 µm / 3σ
Szögpontosság ± 0,18° / 3σ ± 0,18° / 3σ
Világítási szintek 5 5
Standard funkciók Nagyfelbontású fejkamera, vákuumérzékelő, erőmérés, AR-érzé-
kelő, integrált forgóállomás szegmensenként, NYÁK domborulat-
ellenőrzés, egyenkénti felfogatás alkatrészenként
