3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SI PLACE TX 3.6 Portálrendszer A 714.0 jelű szoftververziótól 2020.12 138 3.6 Portálrendszer 3.6.1 A portálok helyzete (S IPLACE TX2 /TX2i) 3 Ábra 3.6 - 1 A p…
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.5 Beültetőfej
137

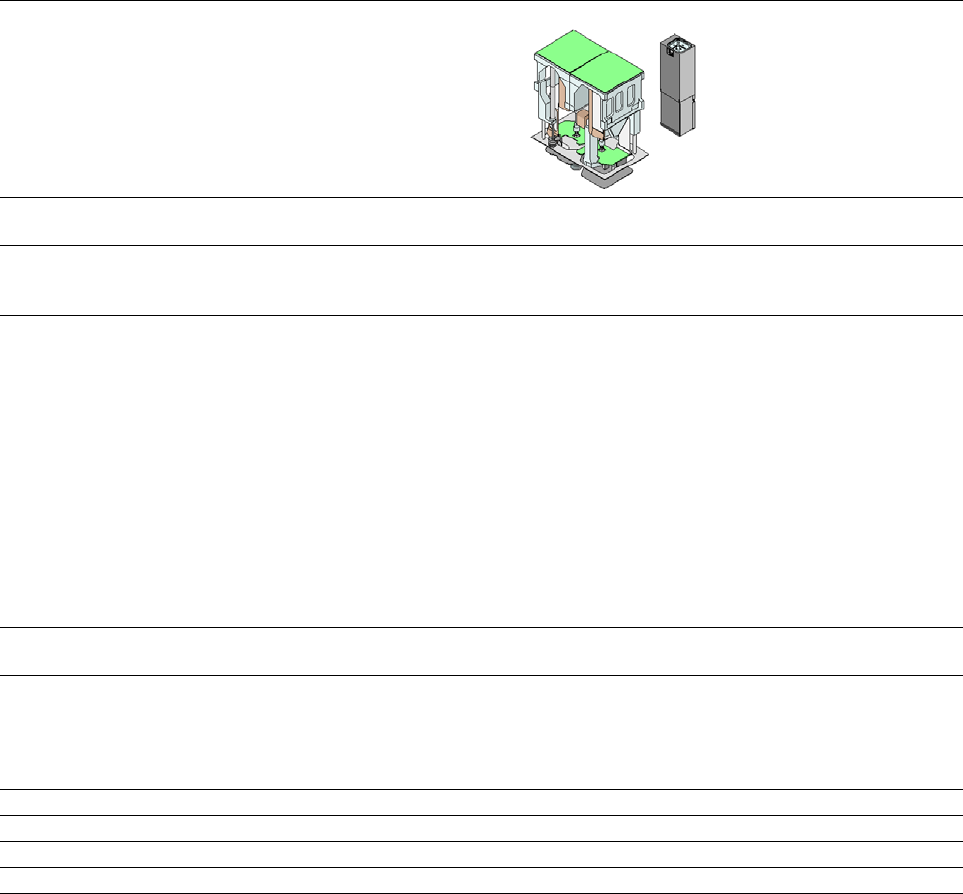

3.5.6.1 Twin Star műszaki adatok
SIPLACE TwinStar
33-as típusú AR-kamerával
(Fine-Pitch kamera)
25-ös típusú AR-kamerával
(Flip-Chip kamera)
AR-Spektrum
*a
0402 ... SO, PLCC, QFP, BGA, különleges
alkatrészek, Bare Die, Flip-Chip
0201 ... SO, PLCC, QFP, foglalat, csat-
lakozódugó, BGA, különleges alkatré-
szek, Bare Die, Flip-Chip, Shield
AR specifikációk
*b
max. magasság
min. lábraszter
min. lábszélesség
min. gömb-raszter
min. gömb-átmérő
min. méretek
max. méretek
max. súly
*c
25 mm (magasabbak külön kérésre)
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
55 mm x 45 mm (egyszeres mérés)
ettől eddig
200 mm x 125 mm (többszörös mérés)
*d
160 g
*e
25 mm (magasabbak külön kérésre)
250 µm
100 µm
140 µm
80 µm
0,6mm x 0,3mm
16 mm x 16 mm (egyszeres mérés)
160 g
e
Felrakási erő 1,0 N - 15 N
2,0 N - 30 N OSC-csomaggal
1,0 N - 15 N
2,0 N - 30 N OSC-csomaggal
Pipetta típusok
*f
5xx (standard)
20xx/28xx + adapter
4xx + adapter
9xx + Adapter
megfogók
5xx (standard)
20xx/28xx + adapter
4xx + adapter
9xx + Adapter
megfogók
Pipettatávolság P&P fejek 70,8 mm 70,8 mm
X/Y-pontosság
*g
± 28 µm / 3σ ± 22 µm / 3σ
Szögpontosság ± 0,05° / 3σ, ± 0,05° / 3σ
Világítási szintek 6 6
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügyfélspecifikus szab-
ványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
*)b Ha egy beültető területen belül MultiStar és TwinStar kerülnek kombinálásra, az korlátozza a maximális
alkatrészmagasságot.
*)c Standard pipetták használata esetén.
*)d Az alkatrész-mérettől és alkatrész-beviteltől függően a következő korlátozások érvényesek, amelyeket a SIPLACE Pro au-
tomatikusan figyelembe vesz.
*)e 100 g standard értékig. 100 g érték fölött csökkentett gyorsulással lehetséges.
*)f Több, mint 300 különböző pipetta- és 100 megfogótípus, ill. nagyméretű online pipettaadatbank áll rendelkezésre.
*)g A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.6 Portálrendszer A 714.0 jelű szoftververziótól 2020.12
138
3.6 Portálrendszer
3.6.1 A portálok helyzete (SIPLACE TX2 /TX2i)
3

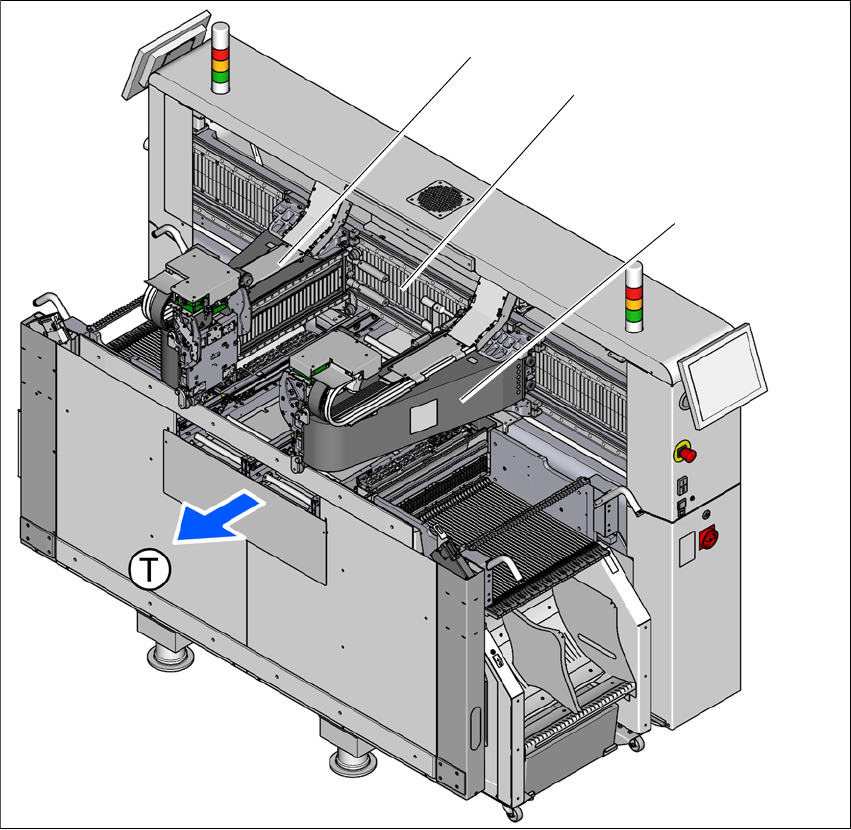

Ábra 3.6 - 1 A portálok helyzete - Példa: SIPLACE TX2i - 2. hely
(1) Portál1
(2) Y-tengely, 1. portál és 2. portál
(3) Portál 2
(T) Nyomtatott áramköri laptovábbítási irány
(3)
(2)
(1)
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.6 Portálrendszer
139
3.6.2 A portálok helyzete (SIPLACE TX1)
3

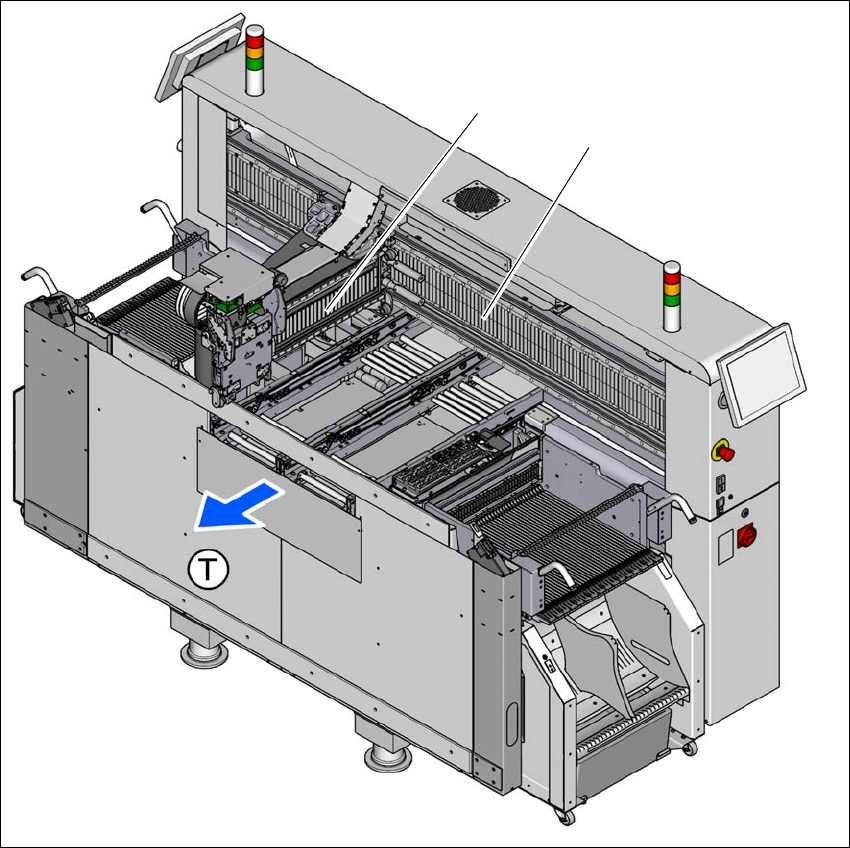

Ábra 3.6 - 2 A portálok helyzete - SIPLACE TX1 - 2. hely
(1) Portál1
(2) Y-tengely, 1. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(2)
