Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek A 714.0 jelű szoftververziótól 2020.12 3.7 NYÁK szállítórendszer 143 3.7.2 A rugalmas dupla szállítószalag felépítése A rugalmas du pla szállítósza…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.7 NYÁK szállítórendszer A 714.0 jelű szoftververziótól 2020.12
142
3.7 NYÁK szállítórendszer
3.7.1 Leírás
A NYÁK-szállítók három elemből álló szállítóként vannak felépítve, bemeneti szalaggal, beültetési
tartománnyal és kimeneti szalaggal. A két tartomány, a bemeneti szalag és a kimeneti szalag
puffer-tartományként szolgál az áramköri lapok számára.
A szállítószalagokat kefe nélküli, egyenáramú motorok hajtják meg. Fénysorompók felügyelik és
vezérlik a nyomtatott áramköri lapok szállítását. Ha a nyomtatott áramköri lap elérte a beültetőte-
rületet, és áthaladt a fénysorompón, akkor lefékeződik. A lézer-fénysorompó érzékeli a nyomtatott
áramköri lap pozícióját. Amint a nyomtatott áramköri lap elérte az előírt pozíciót, a szállítószalag
megáll és a nyomtatott áramköri lap az alsó oldala felől befogásra kerül.
Ezért a nyomtatott áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott
áramköri lap esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától.
Ennek megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimál-
ható a NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság kö-
vetkeztében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva. A
NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör elektroniku-
san állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a szabályozóelektronika
olyan hosszan aktiválja a hajtómotort, amíg a kívánt szélességet el nem éri. A szélességbeállítás
tehát független a többi gépkomponenstől.
A szállítási magasság a beültető automatákon úgy választható ki, hogy azok 900, 930, vagy
950 mm szállítási magasságú sorokban integrálhatók. A standard magasság 930 mm.
A kommunikáció a NYÁK-szállító és az egyes beültető automaták között a SMEMA-interfésszel
történik.
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.7 NYÁK szállítórendszer
143
3.7.2 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A rögzített szállítópanelek standard esetben mindkettő „kívül” van.
A rögzített szállítási oldalakat opcióként jobb oldalt/jobb oldalt vagy bal oldalt/bal oldalt is lehet vá-
lasztani. A NYÁK dupla szállítószalagot egyszerű szállítóként is lehet működtetni.
3

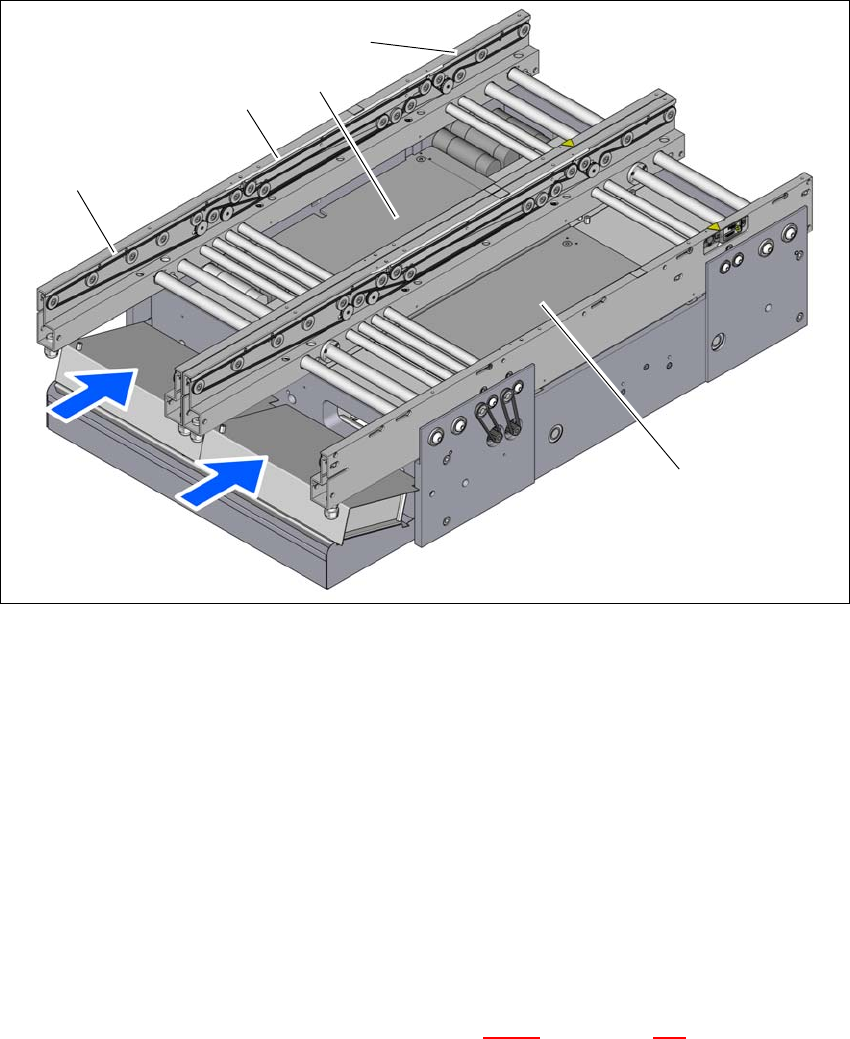

Ábra 3.7 - 1 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szalag
(2) Megmunkáló szalag
(3) 2. emelőasztal
(4) Kimeneti szalag
(5) 1. emelőasztal
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
3.7.2.1 Flexibilis NYÁK dupla szállítószalag - szállítási nyomvonalak és szállítási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.7 - 3
. ábrán, a(z) 145. oldalon).
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.7 NYÁK szállítórendszer A 714.0 jelű szoftververziótól 2020.12
144
3.7.2.2 A dupla NYÁK-szállítószalag "egyszeres szállítószalag" üzemmódban (opció)
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.7 - 2
). Így a szállítási
nyomvonal maximális szélessége 460 mm.
3

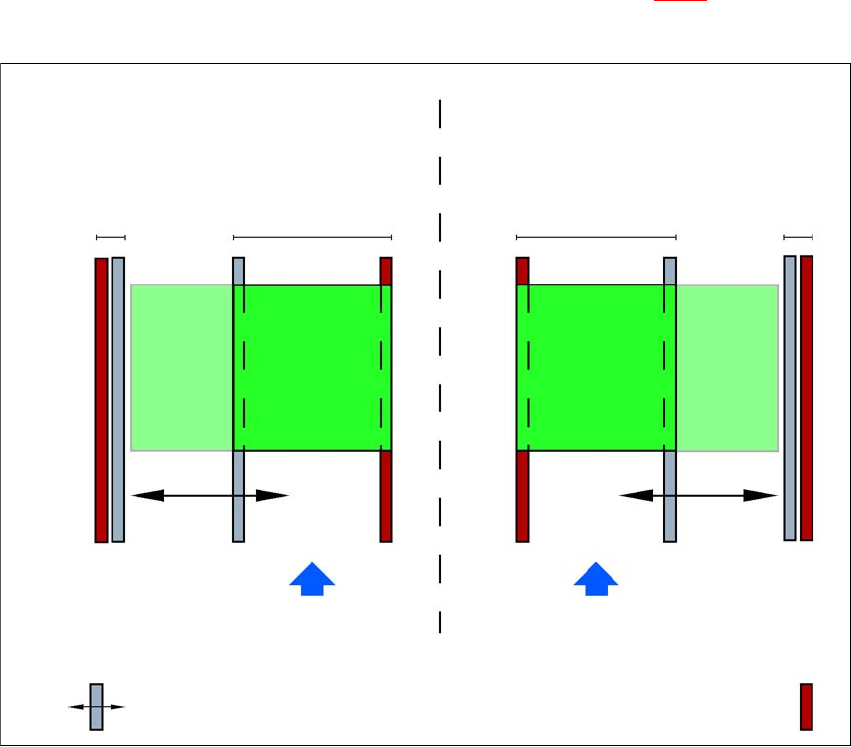

Ábra 3.7 - 2 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
