Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek A 714.0 jelű szoftververziótól 2020.12 3.7 NYÁK szállítórendszer 149 3.7.5.2 NYÁK-görbülés beültetésnél 3 3 A felületi pozíció módosításait a utoma…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.7 NYÁK szállítórendszer A 714.0 jelű szoftververziótól 2020.12
148

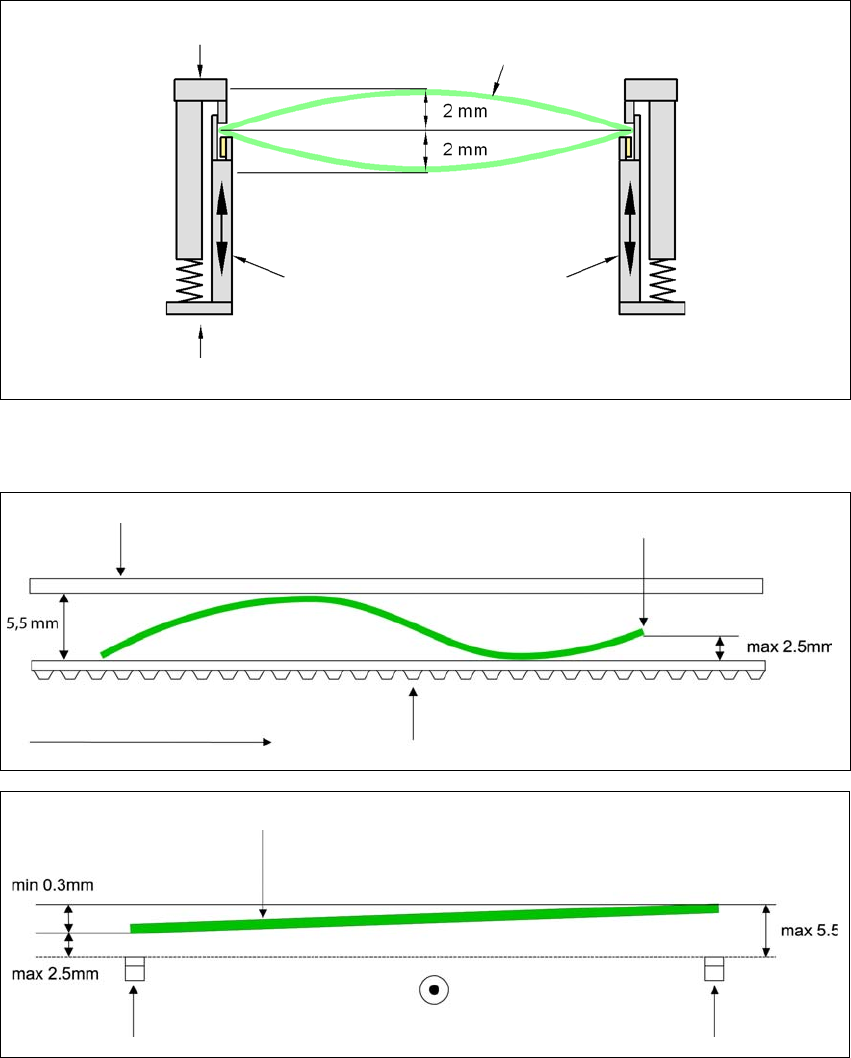

3.7.5 A nyomtatott áramköri lapgörbület meghatározása
3.7.5.1 NYÁK-görbülés a szállítás alatt
NYÁK-görbülés a szállítási irányra keresztben a NYÁK átlójának max. 1 %-a, de nem több, mint
2 mm.
3
NYÁK-görbülés szállítási irányban + NYÁK-vastagság < 5,5 mm. NYÁK elülső szélének felhajlása
max. 2,5 mm.
3
3
3
Fix szorítóél
Mozgó szorítószerkezet
Áramköri lap
Szállító-oldalpanel
Fix szorítóél
Szállítószíj
NYÁK-szállítási irány
Áramköri lap elülső széle
Áramköri lap elülső széle
Jobb oldali szállítószíj
Bal oldali szállítószíj
NYÁK-szállítási irány
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.7 NYÁK szállítórendszer
149

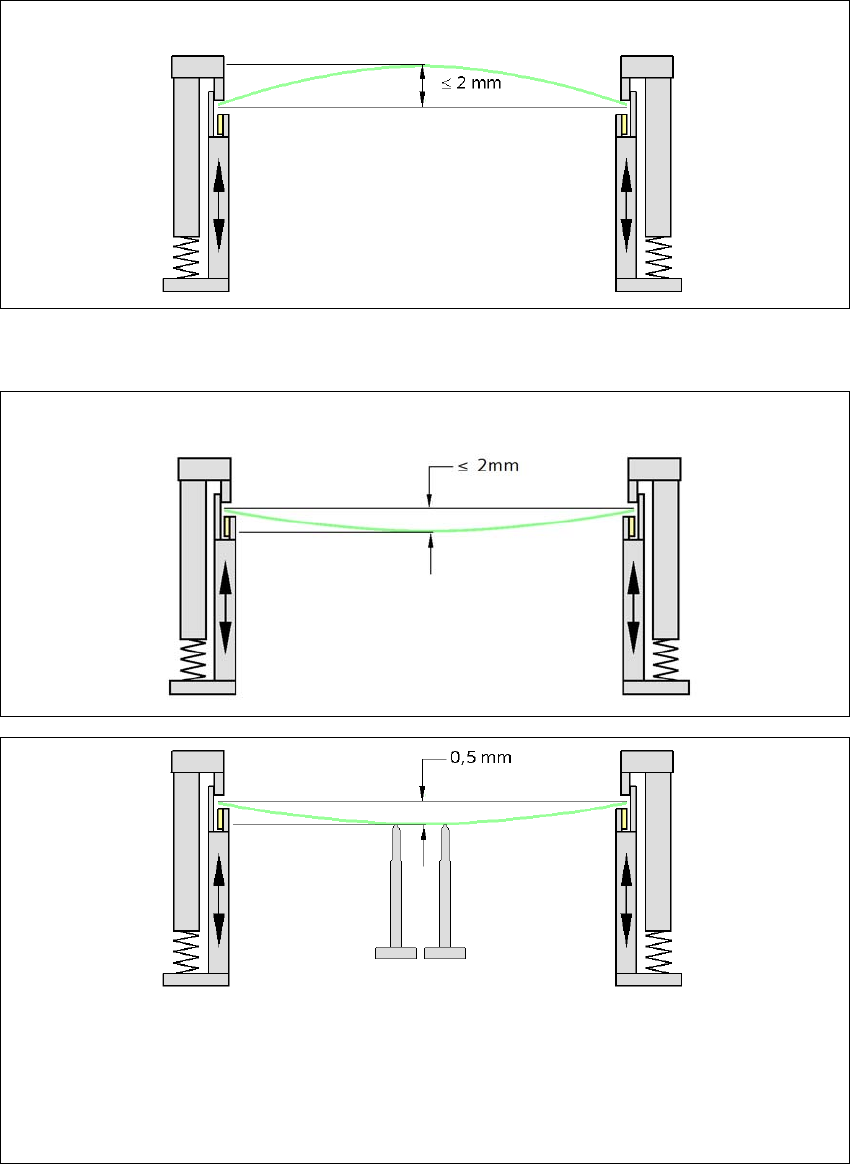

3.7.5.2 NYÁK-görbülés beültetésnél
3
3
A felületi pozíció módosításait automatikusan átveszik a magasság tanulásának funkciói.
3
3
NYÁK-görbülés felfelé max. 2,5 mm
NYÁK-görbülés lefelé max. 2,5 mm
NYÁK alátámasztás
A beültetés minőségének és a beültetés sebességének megőrzése érdekében ajánlatos egy NYÁK
alátámasztást használni, pl. Smart Pin Support-ot, hogy a NYÁK görbülete lefele ne haladja meg a
0,5 mm-t.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.7 NYÁK szállítórendszer A 714.0 jelű szoftververziótól 2020.12
150
3.7.6 Nyomtatott áramköri lap kamera
Áramköri lap kameraként két különböző típust lehet használni:
– NYÁK-kamera, 34 GigE típus
– NYÁK-kamera, 54 GigE típus
3.7.6.1 Felépítés
3

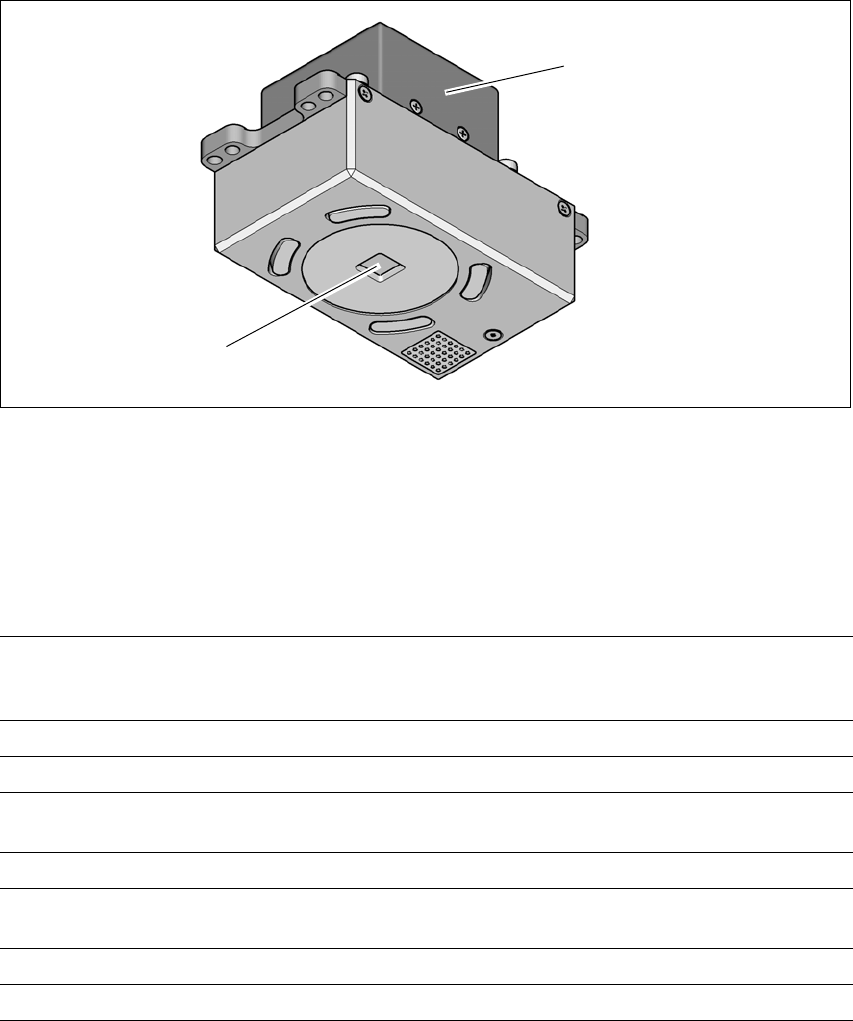

Ábra 3.7 - 4 AR-kamera
(1) Kameraerősítő
(2) NYÁK-kameraoptika és megvilágítás
3.7.6.2 Műszaki adatok
3
(1)
(2)
NYÁK-illesztési jelek Legfeljebb 3 (egyes kapcsolás és többszörös hasznosítás),
legfeljebb 6 „Hosszú NYÁK” opciónál (az opcionális jeleket az
optimalizálás adja ki).
Helyi illesztőjelek NYÁK-onként legfeljebb 2 (különböző típusúak lehetnek)
Könyvtármemória Egyes kapcsolásonként legfeljebb 255 illesztőjel-típus
Képfeldolgozás Éldetektálási módszer (Singular Feature (egyedi jellemző)) szür-
keárnyalat-értékek alapján
Megvilágítás módja Felülvilágítás (3 szabadon programozható szint)
Felismerési idő
jelenként/hibás jelenként
20 ms - 200 ms
Látómező 5,78 mm x 5,78 mm
Fókuszszint távolság 28 mm
