Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek A 714.0 jelű szoftververziótól 2020.12 3.8 SIPLACE hevederszállít ó modul a SIPLACE TX számára 157 3.8.2 SIPLACE Glue Feeder Cikkszám 00141400-xx S…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.8 SIPLACE hevederszállító modul a SIPLACE TX számára A 714.0 jelű szoftververziótól 2020.12
156
3.8.1.5 A SIPLACE hevederszállítók műszaki adatai
A SIPLACE hevederszállítók hossza általában kb. 587 mm és a magassága kb. 200 mm. A mű-
szaki adatok a következő táblázatokban találhatók.
3
A zavaróélek maximális magassága a hevedertáska felső éle felett ≤ 3 mm. Mivel a SIPLACE he-
vederszállítók nem rendelkeznek esetleg felfelé álló lapokkal és emellett mereven az alkat-
részasztalhoz vannak rögzítve, a fejütközési veszély minimálisra csökken.
Hevederszállító H x M
[mm]
Szélesség
[mm]
Hely-kiosztás Szállítási
lépéshossz
[mm]
Max.
hevedermag
asság
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi 587x200 10,8 1 1 1,1
szakadásérzékelővel
SIPLACE SmartFeeder 8 mm Xi 587x200 10,8 1 1/2/4/8 3,5
szakadásérzékelővel
SIPLACE SmartFeeder 2x8 mm Xi 587x200 22,6 2 1/2/4/8 3,5
szakadásérzékelővel
SIPLACE SmartFeeder 12 mm X 587x200 22,6 24 - 16
*b
6,5
szakadásérzékelővel
SIPLACE SmartFeeder 16 mm X 587x200 22,6 2 4 - 20
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4 - 32
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 32 mm Xx
587x200 46,2 4 4 - 40
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4 - 52
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 56 mm X
587x200 69,8 64 - 64
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 72 mm X
587x200 81,6 7 4 - 80
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 88 mm X
587x200 105,2 9 4 - 96
*b
25
szakadásérzékelővel
SIPLACE SmartFeeder 104 mm X
587x200 128,9 11 4 - 96
*b
25
szakadásérzékelővel
Hevedertekercs 178-tól - max. 483 mm átmérőig (7“ - 19“)
Váltási idő ≤ 8 s
*)a 8 mm-es papírhevedereknél a papír vastagsága legfeljebb 1,6 mm lehet. Egy alkatrésztáska hossza a heveder mozgásá-
nak irányában max. 51 mm lehet.
*)b 4 mm-es lépésekben
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.8 SIPLACE hevederszállító modul a SIPLACE TX számára
157
3.8.2 SIPLACE Glue Feeder
Cikkszám 00141400-xx SIPLACE Glue Feeder
3

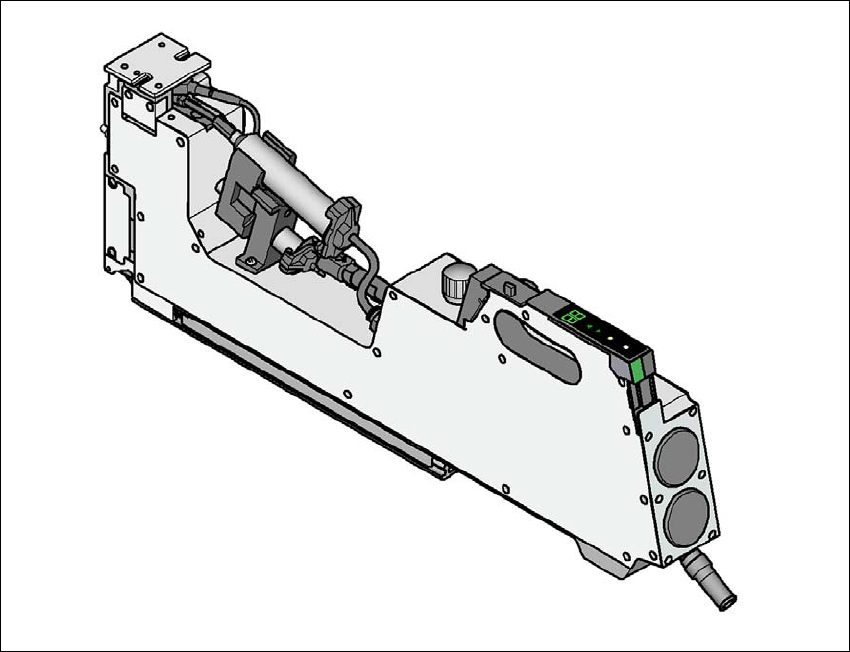

Ábra 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Leírás
A SIPLACE Glue Feeder segítségével a beültetés előtt felvihetők a ragasztási pontok az alkat-
részre. Ezek a ragasztási pontok a SIPLACE szemlerendszer segítségével ellenőrizhetők. A
szükséges ragasztási pontok a SIPLACE Pro házforma szerkesztőjében definiálhatók, és az is
meghatározható, hogy az ellenőrzés kihagyjon bizonyos ragasztási pontokat. A ragasztást a
SIPLACE Pro alkatrész szerkesztőjében lehet be- és kikapcsolni. A SIPLACE Glue Feeder egy
speciális szállító, melyet az asztal egy meghatározott nyomvonalán kell fixen felszerelni. A rész-
letes leírás a "SIPLACE Glue Feeder kezelési útmutatóban" olvasható, német [cikkszám
00197218-01-xx.],
angol [cikksz. 00197219-xx]
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.8 SIPLACE hevederszállító modul a SIPLACE TX számára A 714.0 jelű szoftververziótól 2020.12
158
3.8.2.2 Műszaki adatok
3
Hosszúság 584,9 mm
Magasság 199,5 mm
Szélesség 57,6 mm
Foglalt szállítóhelyek 5 egyenként 8 mm-es adagoló
Súly 4,6 kg
A lehető legkisebb önálló csepp átmérője
*a
*)a 100 µm-es fúvókaátmérő és Heraeus PD 205A-Jet (53°C-on) vagy Loctite 3621 (53°C-on) ragasztó hasz-
nálata esetén
0,7 - 0,8 mm (+/- 0,1 mm)
5 lövésből álló csepp átmérője
a
1,0 mm (+/- 0,2 mm)
Különálló csepp magassága
a
0,15 mm (+/- 0,02 mm)
5 lövésből álló csepp magassága
a
0,2 - 0,3 mm
