3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SI PLACE TX 3.9 Alkatrészkocsi A 714.0 jelű szoftververziótól 2020.12 166 3 3 3 3.9.2 Műszaki adatok 3 3 VIGYÁZAT A fogantyúk t örésének vesz élye! Az alkatré…
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.9 Alkatrészkocsi
165
3.9.1 Felépítés
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
hevedertekercs-konténerből és a hevederhulladék-tartályból áll. Az alváz alsó oldalán található a
kihúzható hevederhulladék-tartály. A levágott hevederhulladék egy csúszdán át a hevederhulla-
dék-tartályba kerül, amit a hulladék szaporodásának függvényében üríteni kell.
3
Ábra 3.9 - 2 Alkatrészkocsi, SIPLACE TX-sorozat, elöl- és hátulnézet
(1) AR-asztal 40 nyomvonallal
(2) Fogantyúk
(3) Hevederhulladék tartály
(4) Hevederkonténer 13"-es hevedercsévével
(5) Alváz
3
VIGYÁZAT
Vegye figyelembe a biztonsági útmutatást!
Ha a hevederhulladék-tartályt kihúzza az AR-kocsiból, vegye figyelembe a bizton-
sági útmutatást a(z) 5.8.2
. szakaszban, a(z) 246. oldalon.
(1)
(2)
(3)
(4)
(3)
(5)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE TX
3.9 Alkatrészkocsi A 714.0 jelű szoftververziótól 2020.12
166
3
3
3
3.9.2 Műszaki adatok
3
3
VIGYÁZAT
A fogantyúk törésének veszélye!
Az alkatrészkocsi szállításakor fennáll a fogantyúk törésének veszélye.
Szállítás közben ne emelje meg az alkatrészkocsit a fogantyúknál fogva.
A fogókat csak az AR-kocsi tolására használja.
Használjon villástargoncát, amikor az alkatrészkocsit szállítani akarja vagy le akarja
emelni a raklapról..
VIGYÁZAT
Az AR-kocsi felborulás-veszélye
Az AR-kocsi akadályokon és ferde felületeken való átvitele felborulásveszélyes.
Az AR-kocsival ne haladjon át akadályokon és sehol ne lökje meg.
Ferde felületeken való áthaladáskor figyeljen arra, hogy az AR-kocsi ne tudjon elle-
nőrizetlenül elszabadulni és felborulni.
UTALÁS
A beültető automata működéséhez az összes alkatrészkocsinak a beültető automatára
feldokkolt állapotban kell lennie.
A szabad helyekre Dummy-szállítók behelyezését a(z) 2.5.4 szakaszban, a(z) 92.
oldalon leírtak alapján végezze el.
Hosszúság x szélesség 727 mm x 592 mm
Az alkatrészasztal magassága 890 mm ha a NYÁK-szállítási magasság 900
mm
920 mm ha a NYÁK-szállítási magasság 930
mm
940 mm ha a NYÁK-szállítási magasság 950
mm
Helyek száma 40 (Smart Feeder 8 mm X - hevederszállító)
Súly
Szállító nélkül
Szállítóval minden helyen
80 kg
140 kg
Hevedertekercs átmérő
Hevederkonténer
Opcionálisan két sorban
330,2 mm-ig (13")
177,8 mm-ig (7")
Üzemeltetési útmutató SIPLACE TX 3 Műszaki adatok és szerkezeti egységek
A 714.0 jelű szoftververziótól 2020.12 3.9 Alkatrészkocsi
167
3.9.3 Illesztőjelek a SIPLACE TX-sorozatú alkatrészkocsin
3

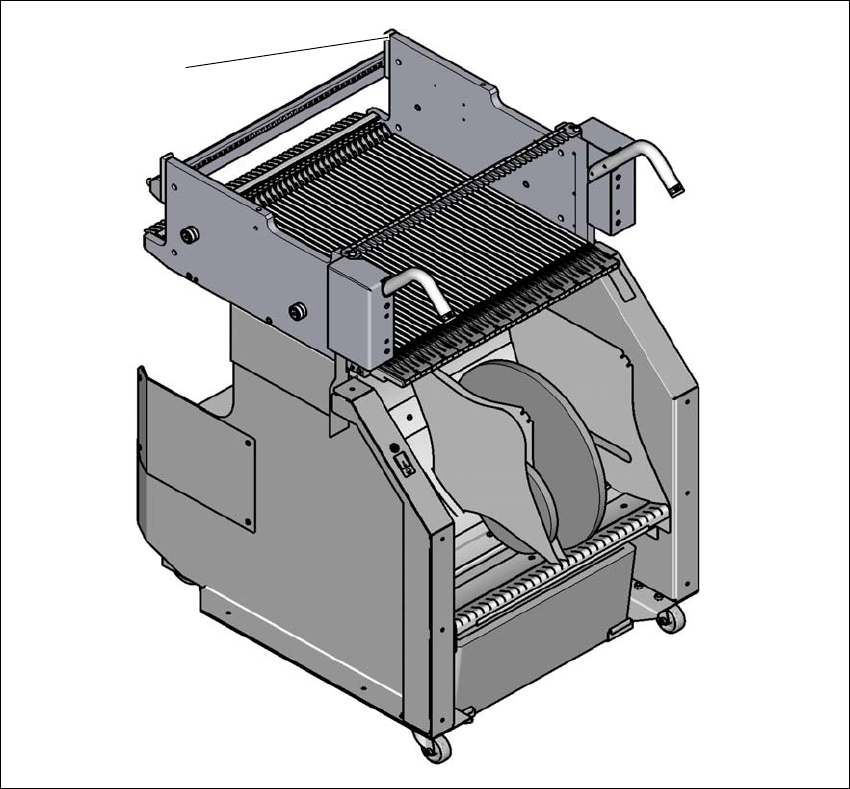

Ábra 3.9 - 3 Illesztőjelek a SIPLACE TX-sorozatú alkatrészkocsin
(1) Illesztőjelek az alkatrészkocsin
A SIPLACE TX-sorozat alkatrészkocsijának felcsatolása után a beültető automata megméri az al-
katrészkocsi illesztőjeleit.
A 0,5 mm-nél kisebb élhosszú alkatrészek, azaz a 0402 vagy annál kisebb alkatrészek esetén, a
felszerszámozás megadása vagy a Start-gomb megnyomására az asztal vagy a szállító kivevése
után meghatározza az alkatrész helyzetét a hevedertáskával.
(1)
