4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX 4.2 Kiszállítási konfiguráció A 714.0 jelű szoftververziótól 2020 .12 176 4.2.5 A beültető automata szállít ása a szállítólá dában, illetve a raklapon 4 Áb…
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.2 Kiszállítási konfiguráció
175
4.2.4 Szállítási biztosító sarokelem
A SIPLACE TX két szállítási biztosító sarokelemmel és az azokhoz tartozó zárólemezekkel (lásd
az 1. tételszámot a(z) 4.2 - 1
. ábrán, a(z) 175) van a lábakhoz csavarozva. Pluszban egy szállítási
biztosító sarokelem van a szembelevő oldalra rögzítve csavarokkal (lásd a 2. tételszámot a(z) 4.2
- 1. ábrán, a(z) 175. oldalon). A beültető automata pluszban fa sarokelemekkel van az elcsúszás
ellen biztosítva. Az AR-kocsit szintén szállítási biztosítékokkal van rögzítve.
4

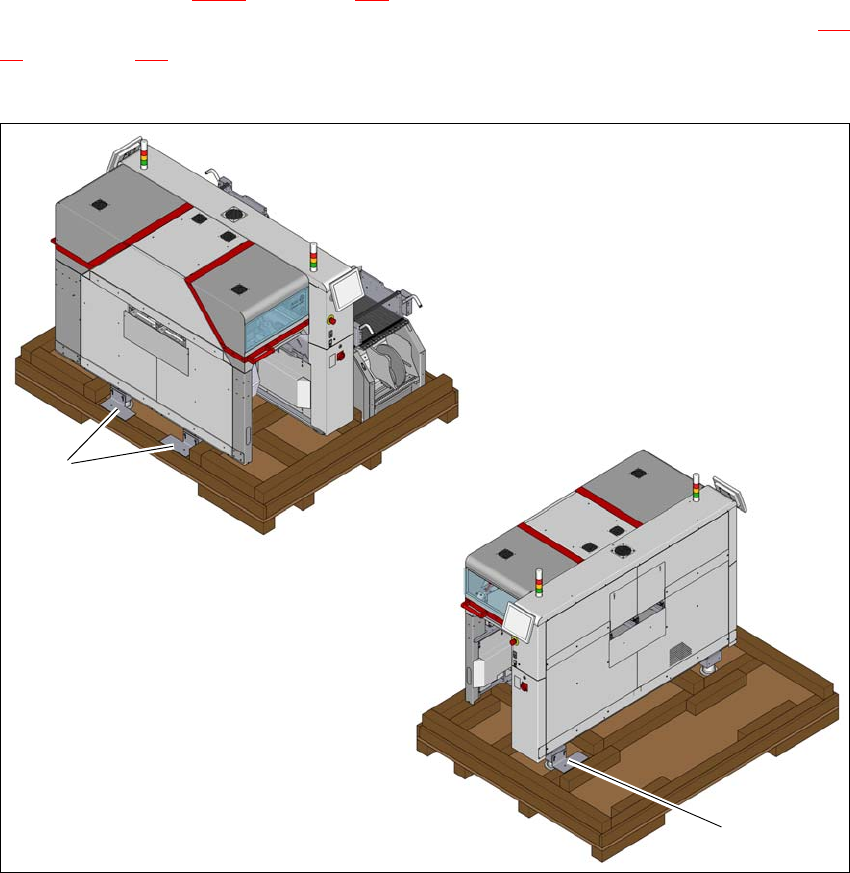

Ábra 4.2 - 1 Szállítóláda/raklap - szállítási biztosító sarokelem
(1) Szállítási biztosító sarokelem zárólemezekkel - elől
(2) Szállítási biztosító sarokelem zárólemezekkel - hátul
A szállítóládát, illetve a raklapot a szállítási biztosító sarokelemekkel a hozzájuk tartozó záróle-
mezekkel meg kell őrizni egy esetleges későbbi használat alkalmára.
1
2
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.2 Kiszállítási konfiguráció A 714.0 jelű szoftververziótól 2020.12
176
4.2.5 A beültető automata szállítása a szállítóládában, illetve a raklapon
4

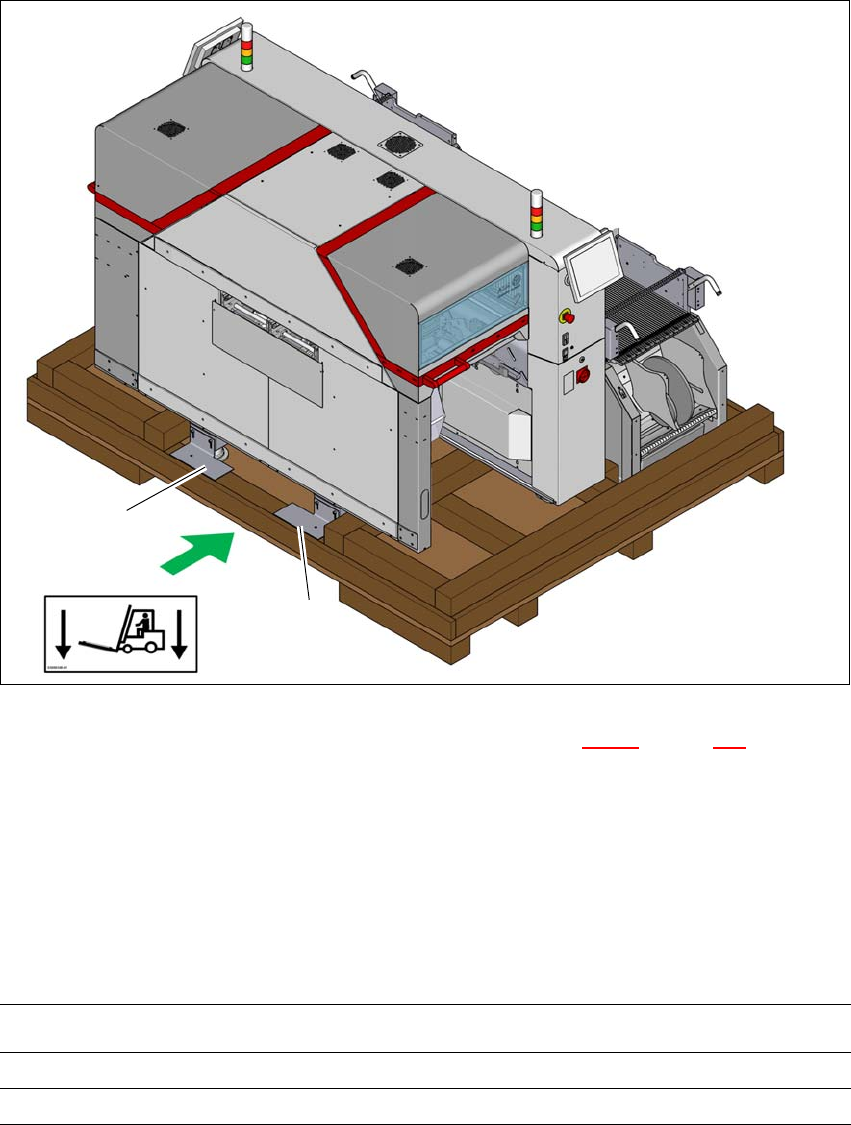

Ábra 4.2 - 2 Szállítóláda/raklap - Felfekvési pontok a villás targoncával való szállításhoz
A szállítóládát vagy a raklapot lehetőleg arról oldalról (A tétel a(z) 4.2 - 2. ábrán, 176. oldal) kell
felemelni, ahol a beültető automata kiadási oldala található.
A SIPLACE TX-et szállítsa a raklappal, illetve a szállítóládával minél közelebb a végleges fel-
állítási helyhez.
4.2.5.1 A szállítási csomagolás mérete
A raklapok és faládák méretei a következő táblázatban kerülnek felsorolásra:
4
(A)
1
1
Beültető automata (H x Sz x M)
Raklap 2670 mm x 2100 mm
Faláda 2670 mm x 2100 mm x 1850
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.2 Kiszállítási konfiguráció
177
4.2.5.2 A szállításra kész beültető automata tömege
A következő táblázat a szállításra kész beültető automaták súlyadatait tartalmazza csomagolás-
sal együtt.
4
4.2.5.3 Szállítóeszköz a beültető automaták csomagolásban való szállításához
A beültető automata szállítására a következő specifikációnak megfelelő villástargoncát használ-
jon:
4
Beültető automata Európán belüli szállítás Tengerentúli szállítás
SIPLACE TX két AR-kocsival 2350 kg 2600 kg
Villahosszúság Min. 1800 mm
Teherbírás Min. 3000 kg
