Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés A 714.0 jelű szoftververziótól 2020.12 4.4 A felállítási hely inf rastruk túrája 183 4.4.2.1 A sűrített levegő ellátás ellenőrzése Ellenőrizze, h ogy megfe…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.4 A felállítási hely infrastruktúrája A 714.0 jelű szoftververziótól 2020.12
182
4.4.2 Sűrített levegő ellátás

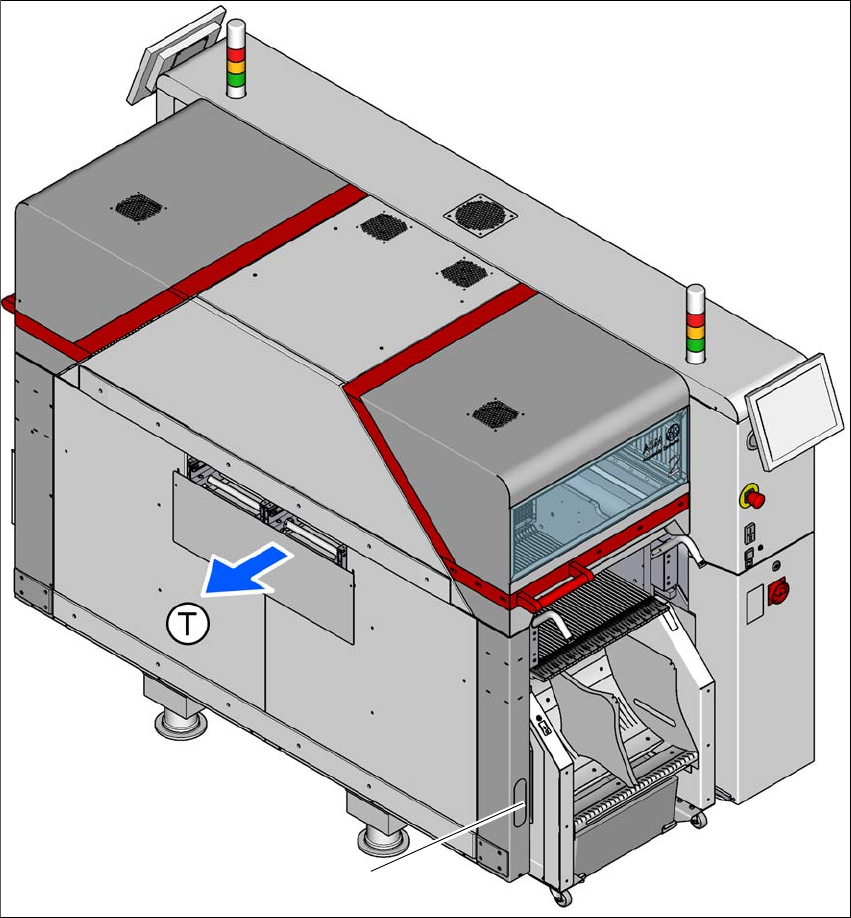

Ábra 4.4 - 1 Az sűrített levegő ellátás helyzete a beültető automatában
(1) A sűrített levegővel való ellátás beépítési helyzete a 2. helyen
(T) laptovábbítási irány
1
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.4 A felállítási hely infrastruktúrája
183
4.4.2.1 A sűrített levegő ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a sűrítettlevegő-ellátás az automata előírt specifikációinak (lásd a
táblázatot a 3.2
fejezetben, a 108. oldalon).
Jegyzőkönyvezze a sűrített levegő tulajdonságait a felállítás helyén.
4
FIGYELEM!
Sérülésveszély!
A nyomás alatt álló sűrített levegő vezetékek kinyitásakor sérülésveszély áll fenn!
Soha ne nyisson ki nyomás alatt álló sűrített levegő vezetékeket.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.4 A felállítási hely infrastruktúrája A 714.0 jelű szoftververziótól 2020.12
184
4.4.2.2 Sűrített levegő csatlakozóhely a beültető automatán
4

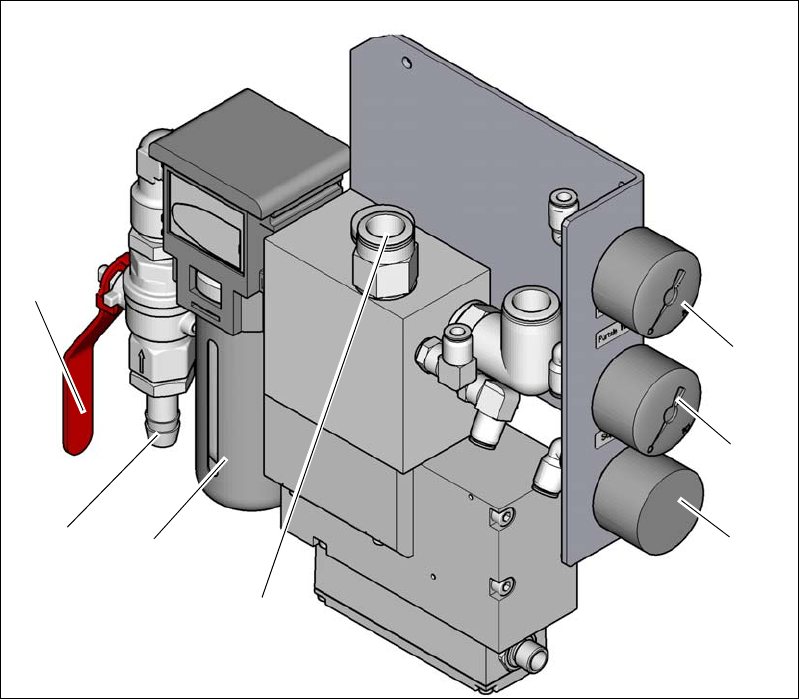

Ábra 4.4 - 2 Sűrített levegőt adagoló egység a beültető automatán
Jelmagyarázat a 4.4 - 2 ábrához
(1) Automata komponensei tápnyomásának manométere
Előírt nyomás: 0,51 ± 0,01 MPa, 5,1 ± 0,1 bar (kijelzési tartomány 0 - 1,0 MPa, 0 - 10 bar)
(2) Nyomásmérő az 1–2. portál
előírt nyomásának méréséhez: 0,485 ± 0,01 MPa, 4,85 ± 0,1 bar (kijelzési tartomány 0 - 1,0
MPa, 0 - 10 bar)
(3) Bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(4) A portálok sűrített levegő ellátása
(5) Sűrített levegő szűrő
(6) Sűrített levegő csatlakozás
(7) Elzárócsap "NYIT" helyzetben
(6)
(1)
(2)
(3)
(5)
(7)
(4)
