4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX 4.4 A felállítási hely infrastruktúrája A 714.0 jelű szoftverver ziótól 2020.12 186 4.4.3.1 V eszélyre történő ut alások 4 4 4.4.3.2 A hálózati ellátás ell…
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.4 A felállítási hely infrastruktúrája
185
4.4.3 Hálózati csatlakozás
4

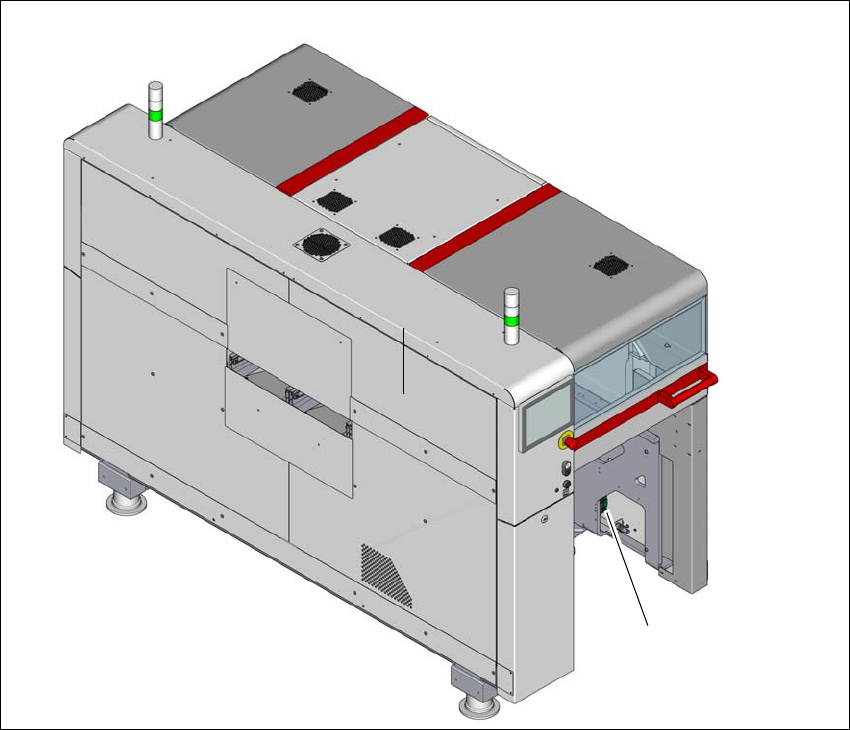

Ábra 4.4 - 3 Beültető automata hálózati csatlakozójának helyzete
(1) Hálózati csatlakozó (1) a beültető automata kiadási oldalának 1. szektorában
(1)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.4 A felállítási hely infrastruktúrája A 714.0 jelű szoftververziótól 2020.12
186
4.4.3.1 Veszélyre történő utalások
4
4
4.4.3.2 A hálózati ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a hálózati ellátás az automata előírt specifikációinak (lásd a tábláza-
tot a 3.2.4
fejezetben, a 110. oldalon).
4
VESZÉLY
Feszültségveszély!
A beültető automatát 3 x 380 V~ -tól 3 x 415 V ± 10 %-ig, 50/60 Hz vagy opcionálisan
3 x 200 V~ -tól 3 x 220 V~ ± 10 %-ig; 50/60 Hz hálózati feszültséggel kell betáplálni. Ennek
a berendezésnek az alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a főkap-
csoló le van kapcsolva és a dugasz ki van húzva a hálózati dugaszoló aljzatból.
Ennek a beültető automatának a szakszerűtlen kezelése halálos kimenetelű balesethez
vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírá-
sokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók
burkolatait.
VESZÉLY
Életveszélyes feszültségek a biztonsági lekapcsolás (CSB) fedője alatt!
A fedő alatt olyan alkatrészek találhatók, amelyek kikapcsolt beültető automata és kihú-
zott hálózati csatlakozó mellett is egy bizonyos ideig életveszélyes feszültségeket vezet-
nek. A hálózati dugasz kihúzása után várjon 5 percet, míg a kondenzátorok kisülnek.
Soha ne nyissa ki a fedőket.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
UTALÁS
Csúcsterhelések az áramellátásban
Az áramellátásban bizonyos műszaki feltételek esetén csúcsterhelés lép fel.
Adott esetben kérjük, tisztázza energiaszolgáltatójával a hálózati ellenállás értékét.
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.4 A felállítási hely infrastruktúrája
187
4.4.3.3 Hálózati ellátó kábel - specifikáció
A beültető automata hálózati csatlakozókábele számára következő konfigurációk lehetségesek:
(1) Hálózati csatlakozókábel nélkül
(2) 5x 2,5 mm² CEE-dugasszal, piros 16A (az IEC 60309 szerint)
3 x 380 V~ -tól 3 x 415 V~-ig ± 10 %, 50/60 Hz hálózati feszültséghez
(3) 5 x 4 mm² dugasz NÉLKÜL 3 x 200 V~ -tól 3 x 220 V~-ig ± 10 %; 50/60 Hz, vagy 3 x 380 V~
-tól 3 x 415 V ± 10 % ig terjedő, 50/60 Hz hálózati feszültség
A vezetékerek színkódja a berendezés rendeltetési helyétől (országától) függ.
4
4
FIGYELEM!
A hálózati tápkábel keresztmetszete és hossza
A hálózati tápkábel hossza és keresztmetszete befolyásolja a beültető automata Short-
Circuit-Current-Rating (SCCR) -jét.
Hálózati tápkábel cseréjekor nem szabad sem az erek keresztmetszetét megnövelni, sem
pedig a vezeték hosszát lerövidíteni.
FIGYELEM!
A villamos vezetékek egyértelmű jelölése!
Az egyes beültető automaták és a telepített opciók elektromos vezetékeit egyértelműen
meg kell jelölni és kétséget kizáróan hozzájuk kell rendelni.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
