Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés A 714.0 jelű szoftververziótól 2020.12 4.4 A felállítási hely inf rastruk túrája 191 4.4.4 A finom biztosítók áttekintése 4 Ábra 4.4 - 6 A finom biztosítók…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.4 A felállítási hely infrastruktúrája A 714.0 jelű szoftververziótól 2020.12
190
4

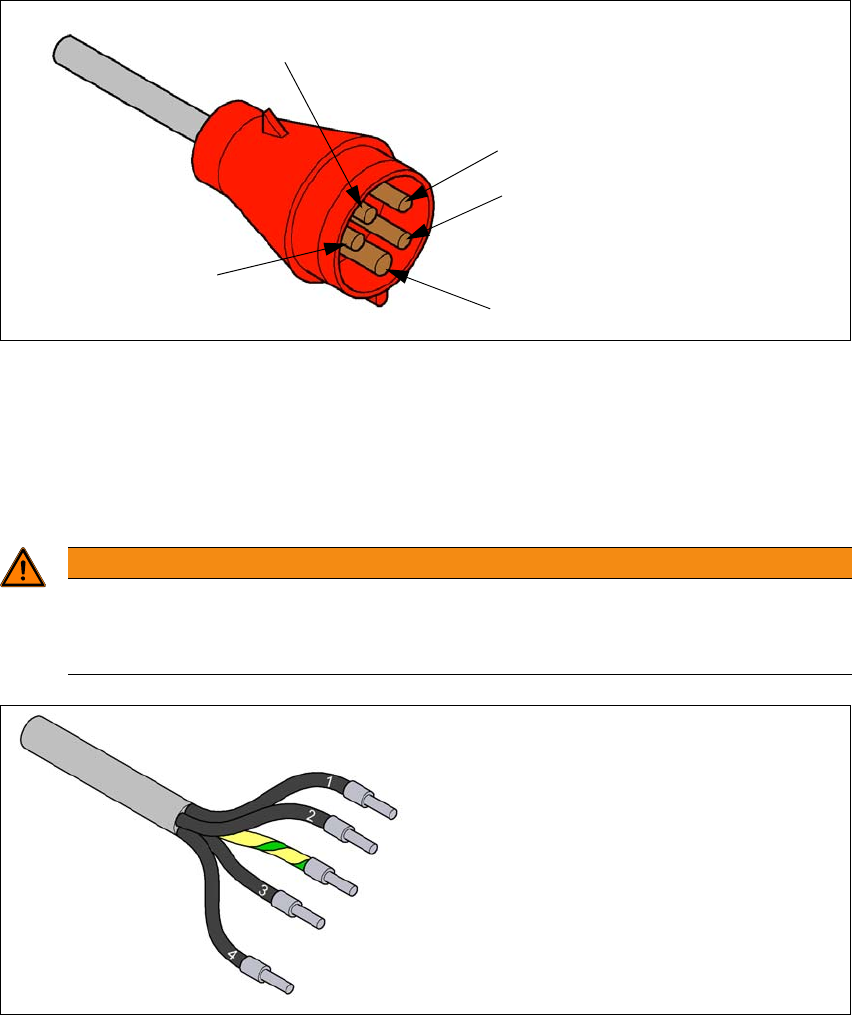

Ábra 4.4 - 5 A CEE-dugasz kiosztása
4.4.3.6 Hálózati csatlakozás - hálózati csatlakozó kábel dugasz NÉLKÜL (3. konfiguráció)
A beültető automatákhoz egy kb. 5 m hosszú hálózati csatlakozó kábel van mellékelve, dugasz
NÉLKÜL.
4
4
Az erek jelölése a hálózati csatlakozókábelen
PE
L1
L2
L3
N
FIGYELEM!
A hálózati csatlakozókábel bekötését csak villanyszerelő végezheti el.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
1 = (L1): fázis
2 = (L2): fázis
3 = (L3): fázis
4 = (N): nulla-vezeték
zöld/sárga = (PE): Védővezeték
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.4 A felállítási hely infrastruktúrája
191

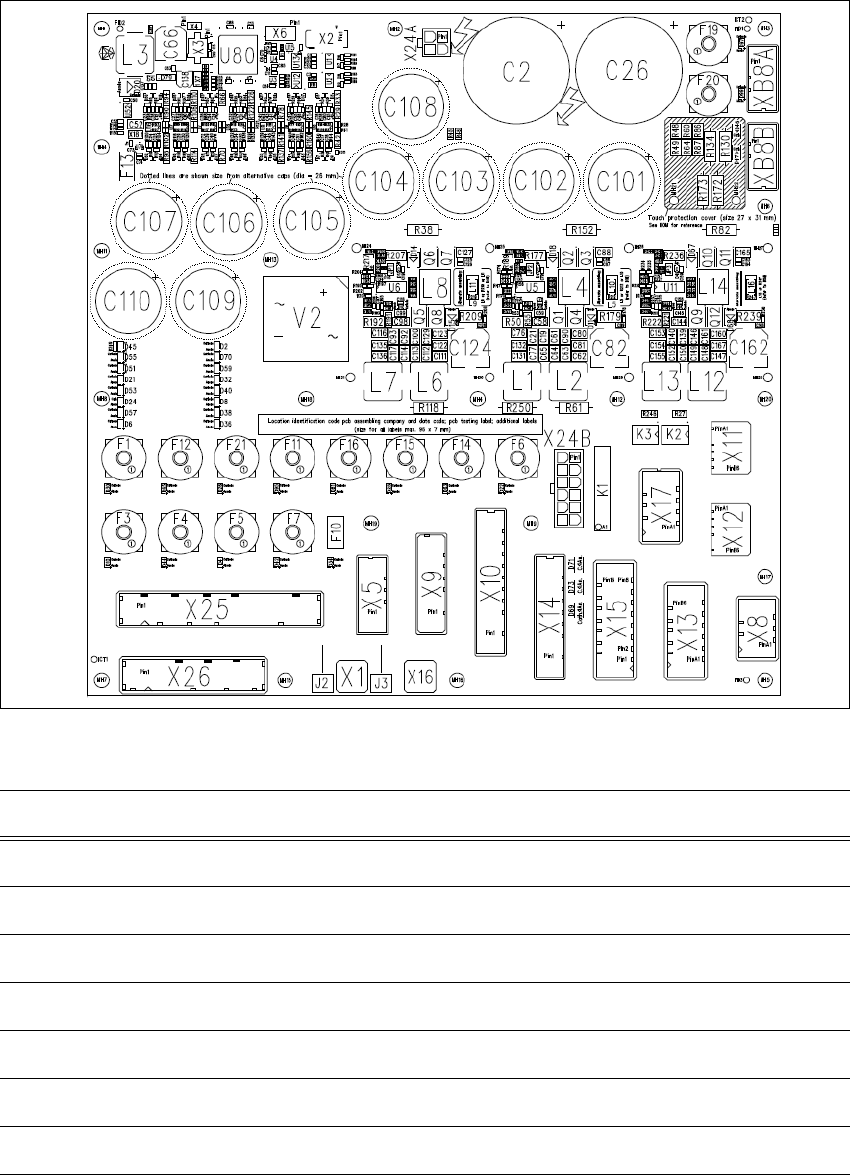

4.4.4 A finom biztosítók áttekintése
4
Ábra 4.4 - 6 A finom biztosítók áttekintése
4
Biztosító Alkotóelemek Áram Feszültség [V]
F1 Shuttle 6,3 AT 42
F3 Shuttle & opció 6,3 AT 24
F4 Elosztó 4,0 AT 24
F5 Monitor 1&2 /CIN 6,3 AT 24
F6 MGCU Supply 6,3 AT 42
F7 Conveyor control 6,3 AT 24
F10 Internal Polyfuse 24
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.4 A felállítási hely infrastruktúrája A 714.0 jelű szoftververziótól 2020.12
192
F11 CSB jel 6,3 AT 24
F12 CSB Supply 6,3 AT 24
F13 Diagnostic Supply 3,0 (SMD) 24
F14 Gantry/Head 1 6,3 AT 42/24
F15 Gantry/Head 2 6,3 AT 42/24
F16 Conveyor drives 10,0 AT 42
F19 Gantry 1 6,3 AT 160
F20 Gantry 2 6,3 AT 160
F21 Vision (not used) 6,3 AT 42
F31 FCU 1 16 AC
(external)
27,5
F32 FCU 2 16 AC
(external)
27,5
F33 Station PC 10 AC
(external)
27,5
Biztosító Alkotóelemek Áram Feszültség [V]
