Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata felállítása
195
4.5.2.2 Szállítási biztosíték eltávolítása az Y-tengelytől
4

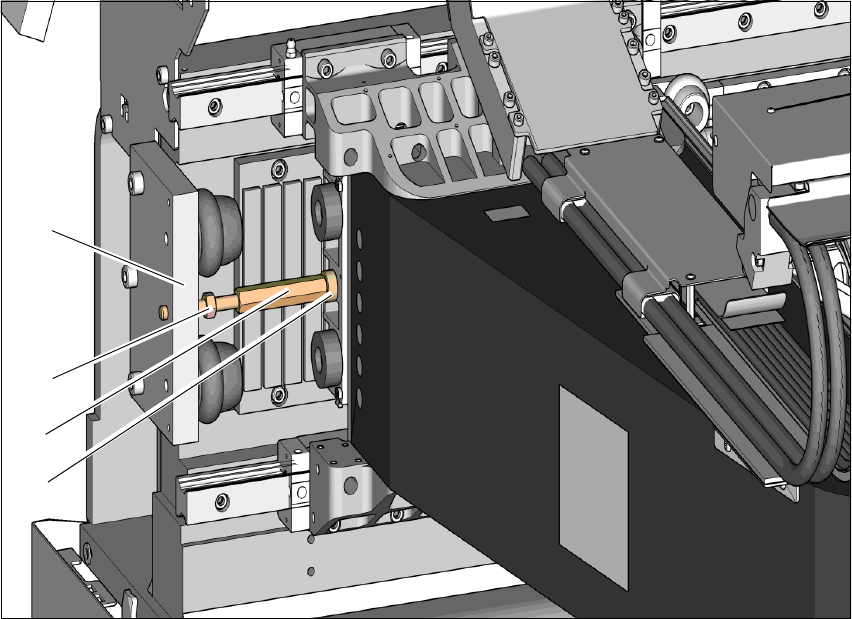

Ábra 4.5 - 2 Szállítási biztosíték az Y-tengelynél
Lazítsa meg a szállítási biztosíték (3) ellenanyáját (2) a végállásütköző pufferlemezénél (1).
Az ellenanyát (2) 20 - 30 mm-rel távolítsa el a pufferlemeztől (1).
A szállítási biztosítékot (3) egy 13-as villáskulccsal csavarja le a portál oldaláról (4) és fordítsa
ki. Eközben figyeljen a helyes forgásirányra, hogy ne okozza a menet sérülését.
A portált tolja oldalra.
A szállítási biztosítékot csavarja teljesen ki a pufferlemezből.
A szállítási biztosítékot őrizze meg egy későbbi felhasználás esetére. A SIPLACE beültető
automata szállításakor ismét fel kell szerelni a szállítási biztosításokat.
(1)
(3)
(2)
(4)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.5 A beültető automata felállítása A 714.0 jelű szoftververziótól 2020.12
196
4.5.3 A szállítási biztosítékok felszerelése a portáltengelyekhez
A beültető automata szállításához az X és Y portáltengelyeket be kell biztosítani egy szállítási biz-
tosítékkal. Szerelje fel ezeket a szállítási biztosítékokat.
4.5.3.1 Szállítási biztosíték ismét felszerelése az X-tengelyhez
Az X-tengely a fejlemezt a beültetőfejjel együtt a portálhoz rögzíti.
4
Lásd még a(z) 4.5 - 1. ábrán, a(z) 194. oldalon).
A szállítási biztosíték csavarját annyira lazítsa meg, hogy a szállítási biztosítékot könnyen le
lehessen helyezni a lineáris vezetékre.
A beültető fejet és a szállítási biztosítékot tolja a portál tövéig/beviteli oldalig.
A szállítási biztosítékot úgy helyezze fel, hogy a beültetőfej a portál tövére legyen rögzítve. A
szállítási biztosíték csőrei (4. tételszám a(z) 4.5 - 1
. ábrán, a(z) 194. oldalon) a fej felé mutat-
nak.
Húzza meg finoman a szállítási biztosíték csavarjait.
Nyomja még egyszer a beültető fejet/beviteli oldalt szorosan fel, hogy ne maradjon játéka a
beültetőfejnek.
Húzza meg szorosan a szállítási biztosíték csavarjait.
VIGYÁZAT
Ne károsítsa a mérőlécet!
A mérőléc a szállítási biztosíték alatt található.
Vigyázzon arra, hogy ne károsítsa a szállítási biztosíték alatt található mérőlécet (3).
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata felállítása
197
4.5.3.2 Szállítási biztosíték ismét felszerelése az Y-tengelyhez
Az Y-tengely szállítási biztosítéka a portált az automata vázához rögzíti.
Lásd még a(z) 4.5 - 2
. ábrán, a(z) 195. oldalon).
Csavarással távolítsa el az ellenanyát 20 - 30 mm-rel a szállítási biztosíték hosszú meneté-
nek külső végétől.
Tolja el a portált a végállásütköző pufferjétől.
A szállítási biztosítékot forgassa a hosszú menettel kb. 20 mm-rel a pufferlemezbe (a menet-
nek hátul kb. 10 mm-rel kell kilógnia)
A portált húzza ki óvatosan a szállítási biztosíték rövid menetének oldaláról.
A rövid menetet csavarja ütközésig a portál furatába.
A szállítási biztosítékot húzza a hosszú hatlaptól egy 13-as villáskulccsal húzza meg fino-
man.
Az ellenanyát csavarja teljesen rá a végállásütköző pufferlemezébe.
Húzza meg kézzel az ellenanyát.
4.5.4 A korrózióvédőszer eltávolítása a vezetősínekről
A beültető automatákat a kiszállítás előtt korrózióvédőszerrel kezeltük.
4
4
VIGYÁZAT
A csapágyak és a vezetősínek élettartamának csökkenése!
Ha a korrózióvédőszer keveredik a tengelyek csapágyzsírjával, akkor a csapágyak és a
vezetősínek élettartama jelentős mértékben lerövidülhet.
Egy szöszmentes kendővel távolítsa el a korrózióvédő szert az összes tengelyről és
csapágyról, amikor az első üzembe helyezés alkalmával az automata tengelyeit el-
mozgatja. Ehhez ne használjon oldószereket!
Minden tengelyt és csapágyat törüljön le utólag egy SIPLACE tisztítókendővel.
VIGYÁZAT
A csapágyzsír tönkremenetelének veszélye!
Az alkohol károsítja a vezetőkocsikban levő csapágyzsírt.
A vezetősínek és a mérőlécek tisztításánál akadályozza meg, hogy alkohol kerüljön
a vezetőkocsikba.
