Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata fe lállítása 199 4.5.5.1 Biztonsági ut asítások A szállításkor t artsa még be a biztonsági…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.5 A beültető automata felállítása A 714.0 jelű szoftververziótól 2020.12
198
4.5.5 A beültető automaták gyártósorba állítása
Ahhoz, hogy a beültető automatákat egy gyártósorba helyezze vagy onnan kiemelje, a beültető
automatákat a lerakóhelyektől fel kell tudnia emelni. Ehhez FELTÉTLENÜL egy a specifikációk-
nak megfelelő (lásd a(z)4.5.5.3
. szakaszt, a(z)201. oldalon) emelőkocsit kell használni (nem vil-
lástargoncát!). A beültető automata súlypontja a beültető automata közepén kívül található (lásd
a(z) 3.3.3
. szakaszt, a(z) 115. oldalon). A zárólemezek a lerakóhelyeken a villa helyzetének hatá-
rolására (2. tételszám a(z) 4.5 - 3
. ábrán, a(z) 198. oldalon) azt biztosítják, hogy az emelőkocsi az
optimális helyzetben tudjon lenni és ezáltal kiegyensúlyozza a beültető automata középponton kí-
vül levő súlypontját.
4

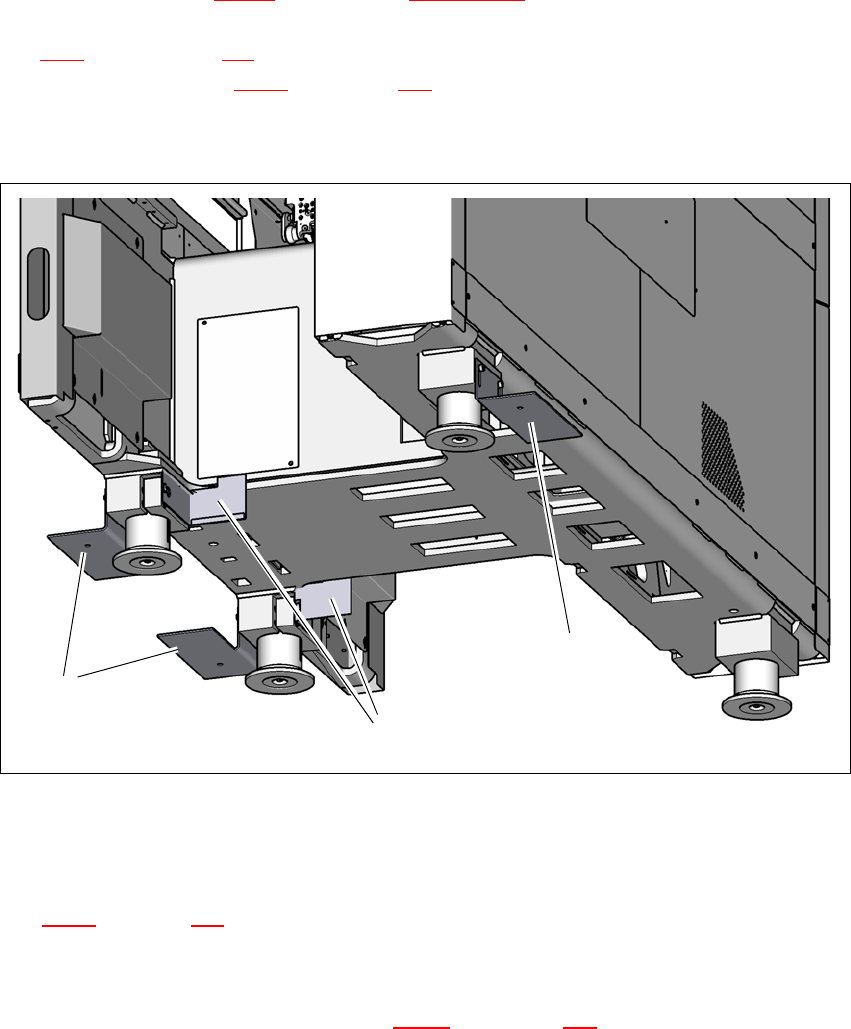

Ábra 4.5 - 3 A zárólemezek a lerakóhelyeken a villa helyzetének határolására
(1) Szállítási biztosító sarokelem zárólemezzel
(2) A zárólemezek a lerakóhelyeken az emelőkocsi villahelyzetének határolására
A(z) 4.5 - 4
. ábra, a(z)200 oldalon az emelőkocsi felfekvési pontjait mutatja a beültető automatán,
amikor a beültető automatát a gyártósorba helyezi vagy onnan kiemeli.
Ha még ott vannak, távolítsa el most a szállítási biztosító sarokelemeket a zárólemezekkel a
beültető automatáról (1. tételszám, a(z) 4.5 - 3
. ábrán, a(z) 198. oldalon).
Őrizze meg a szállítási biztosító sarokelemeket egy későbbi felhasználás esetére.
(2)
(1)
(1)
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata felállítása
199
4.5.5.1 Biztonsági utasítások
A szállításkor tartsa még be a biztonsági utasításokat a(z) 4.1. szakaszból, a(z)171 oldalon
és a(z) 4.3.1
szakaszból, a(z)180oldalon.
4
4
4
4
VESZÉLY
A beültető automaták felborulásveszélye a nem középpontban található súlypont miatt!
Amennyiben az emelőkocsi megkövetelt specifikációit és a beültető automata felfekvési
pontjait nem tartják be, a gép felborulásveszélynek lesz kitéve!
A beültető automatát csak a specifikációk szerinti emelőkocsival szabad a lerakóhe-
lyektől felemelni. Az emelőkocsinak ki kell egyenlítenie a beültető automata közép-
ponton kívüli súlypontját. Tartsák be az emelőkocsi specifikációit (lásd a(z)4.5.5.3
.
szakaszban, a(z) 201. oldalon)
.
FIGYELEM!
Sérülésveszély egyoldali terhelés miatt!
Az automata lábainak egyoldalú terhelése, pl. az automata borulása miatt, az automata
lábai rögzítésének deformálódásához vezethet.
Ügyeljen rá, hogy a villa terhelése a beültető automata emelésekor egyenletes le-
gyen.
Használjon szilárd alátétet a villa és a beültető automata között.
A beültető automata emelését egy második személlyel figyeltesse és biztosítsa,
hogy a beültető automata ne boruljon oldalra.
FIGYELEM!
Vegye figyelembe az ellátási csatornát!
A SIPLACE TX emelése egy, a beültető automata alatt található ellátási csatorna fölé
nem megengedett. Fennáll annak a veszélye, hogy a SIPLACE TX lezuhan az emelőko-
csiról.
Amennyiben a SIPLACE TX elhelyezése előtt a beültetővonalba a beültető auto-
mata alá egy ellátási csatornát fektetnek, úgy ezt újra el kell távolítani.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.5 A beültető automata felállítása A 714.0 jelű szoftververziótól 2020.12
200
4.5.5.2 Az emelőkocsi felfekvési pontjai a beültető automatán
Egy emelőkocsival fel lehet emelni a beültető automatát a lerakóhelyektől fogva annak érdeké-
ben, hogy kiemelje vagy behelyezze a gyártósorba.
4
Ábra 4.5 - 4 Az automata kiemelése vagy behelyezése a gyártósorba
(T) Nyomtatott áramköri lap szállítási irány
(1) Az emelőkocsi villái
(2) Borulásveszély a központon kívüli súlypont miatt!
Az emelőkocsi villáit pozícionálja a lerakóhely tartományához. A zárólemezek (2. tételszám,
4.5 - 3
. ábra, 198. oldal) úgy pozícionálják a villa helyzetét, hogy ezáltal kiegyensúlyozza a
beültető automata súlypontját.
A villát nyissa annyira ki, hogy felfeküdjenek a villa helyzetét határoló bádoglemezekre és a
beültető automata felfekvési felületei egyenletesen fel tudjanak feküdni a villára.
A villát annyira tolja be a lerakóhelyekbe, hogy a beültető automata a villa teljes hosszán biz-
tosan fel tudjon feküdni.
A beültető automatát helyezze a gyártósorba.
(2)
(1)
