Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata felállítása
201
4.5.5.3 Az emelőkocsi specifikációi a lerakóhelyek megemeléséhez
Az emelőkocsinak ellensúlyoznia kell az egyenetlen súlyterhelést a villákon és terhelés alatt víz-
szintes helyzetet kell biztosítania.
Ha a beültető automatát a lerakóhelytől szeretné megemelni, akkor a következő specifikációknak
eleget tevő emelőkocsit kell használnia:
4
4
Villahosszúság Min. 1800 mm
Teherbírás Min. 3000 kg
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.5 A beültető automata felállítása A 714.0 jelű szoftververziótól 2020.12
202
4.5.6 A szállítási magasság beállítása és a beültető automata szintezése
4.5.6.1 A beültető automata nyomtatott áramköri lap-szállítási magassága
A beültető automata a következő nyomtatott áramköri lap-szállítási magasságokra állítható be:
900 mm ± 15 mm 4
930 mm ± 15 mm (standard magasság) 4
950 mm ± 15 mm (SMEMA-magasság) 4
4
4.5.6.2 Szerszámok és segédeszközök
A beültető automata jusztírozásához és magasságállításához a következő szerszámokra és se-
gédeszközökre van szükség:
– Dinamométeres kulcs, 100 Nm-tól 400 Nm-ig, cikkszám: 03122973-01
– Szerszámtartó az irányváltós racsni számára, 800 mm, cikkszám 03122976-01
– Dugós irányváltós racsni, 34 col, 14x18, cikkszám 03122977-01
– Hosszabbító, 1/2 col, cikkszám 03080499-01
– 03122975-01 imbuszbetét, 19x85 mm, 34 col, cikkszám 03122975-01
– 03122979-01 UVEX védősapka, SHORT. cikkszám 03122979-01
– Belső hatlapú csavarhúzó fej, 14-es
– 18 mm-es villáskulcs
– Gép-vízmérték (pontosság 0,02 mm/m), cikkszám 00353825-01
– Emelőkocsi (a specifikációkat lásd itt. 4.5.5.3 a(z) 201. oldalon).
– Légpárnás szállítórendszer: SIPLACE HSxx, cikksz. 00119002-S01 (opció)
UTALÁS
Nyomtatott áramköri lap-szállítási magasságnak nevezik a nyomtatott áramköri lap szál-
lító szalag felső széle és az automata lábának alsó széle közötti távolságot.
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata felállítása
203
4.5.7 A szállítási magasság beállítása
A beültető automata négy automatalábon áll.
4

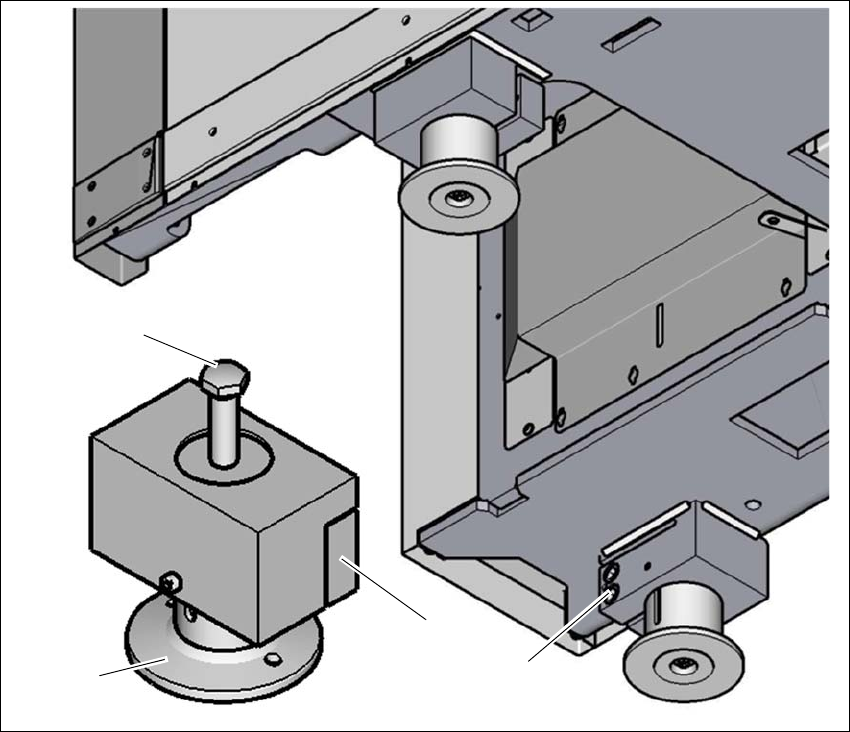

Ábra 4.5 - 5 A NYÁK szállítási magasságának beállítása
(1) A magasságállítás állítócsavarja
(2) Automataláb
(3) Befogó
(4) Két szorítócsavar
A dugós átválthatós racsnival és a 14-es imbuszkulccsal lazítsa meg a két rögzítőcsavart (4).
4
(1)
(4)
(3)
(2)
