Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata fe lállítása 209 4.5.8 A nyomt atott áramköri lap s zállító szalag felső széle és a z automa…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.5 A beültető automata felállítása A 714.0 jelű szoftververziótól 2020.12
208
4.5.7.4 A padlóhorgony felszerelése (opció)
Cikkszám: 00588122-xx padlóhorgony készlet a TX számára
Szükség esetén a beültető automatát egy padlóhorgonnyal lehet a megrázkódtatások előtt (pl.
földrengéskor) az elcsúszás ellen bebiztosítani.
Minden automatalábhoz szereljen fel egy padlóhorgonyt.
4

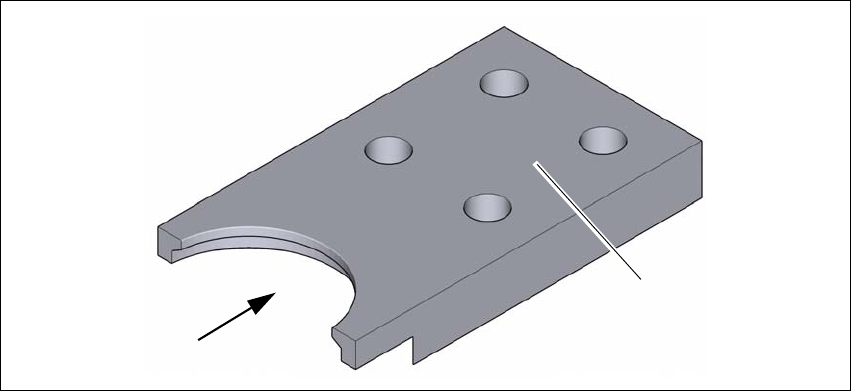

Ábra 4.5 - 8 Padlóhorgony
Helyezze a padlóhorgonyt (1) az automatalábra.
A padlóhorgonyt csavarozza a négy furatnál (2) egy alkalmas rögzítővel a padlóhoz.
(1)
(2)
Üzemeltetési útmutató SIPLACE TX 4 Felállítás és üzembe helyezés
A 714.0 jelű szoftververziótól 2020.12 4.5 A beültető automata felállítása
209
4.5.8 A nyomtatott áramköri lap szállító szalag felső széle és az automatalábak
közötti távolságok
4.5.8.1 Az automatalábak távolságainak mérete
4
Ábra 4.5 - 9 Az automatalábak távolságának mértéke milliméterben
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE TX
4.6 Az alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz A 714.0 jelű szoftververziótól 2020.12
210
4.6 Az alkatrészkocsi hozzáigazítása a NYÁK-szállítási
magassághoz
Az alkatrészkocsi néhány mozdulattal beállítható a következő nyomtatott áramköri lap-szállítási
magasságokra:
900 mm 4
930 mm (standard magasság) 4
950 mm 4
4
Ábra 4.6 - 1 Alkatrészkocsi
(1) Furatok a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz.
(2) AR-asztal
900 mm
930 mm
950 mm
(1)
(2)
