5.1.3 "Szerviz (vevő)" kezelői szint
5.1.3.1 Feladatok
A szervizszemélyzet feladatkörébe tartoznak a következők:
– Széleskörű karbantartási tevékenység
– Az alkatrészek kicserélése
– A beültető automata adatok szerkesztése
– A beültető automata kalibrálása
Üzemeltetési útmutató SIPLACE TX 5 Feladatok a beültető automatán
A 714.0 jelű szoftververziótól 2020.12 5.2 Kezelő- és kijelzőelemek
221
5.2 Kezelő- és kijelzőelemek
5.2.1 Áttekintés
5

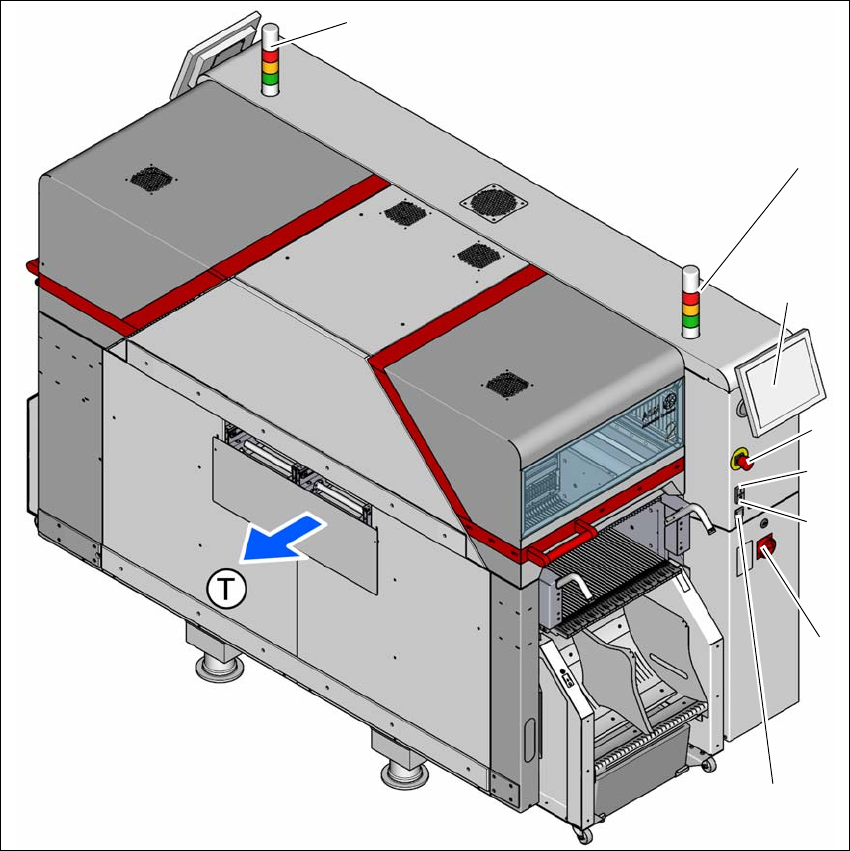

Ábra 5.2 - 1 Kezelő- és kijelző elemek (2. hely)
5
(1) Multi touch érintőképernyő (5) Főkapcsoló
(2) VÉSZ-LEÁLLÍTÓ nyomógomb (6) Gomb az AR-kocsi fel- és lecsatolásá-
hoz
(3) Indítógomb (fehér) (7) Jelzőlámpák kürttel
(4) Leállító nyomógomb (fekete) (T) Nyomtatott áramköri laptovábbítási
irány
(6)
(2)
(4)
(3)
(1)
(7)
(7)
(5)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE TX
5.2 Kezelő- és kijelzőelemek A 714.0 jelű szoftververziótól 2020.12
222
5.2.2 Leírás
Minden kezelő elem elérhető az 1,40 m-nél magasabb személyzet számára.
Főkapcsoló 5
A főkapcsoló a beültető automata áramellátásnak be-, ill. kikapcsolására szolgál.
5
Leállító nyomógomb (fekete) 5
A beültető automata beültető üzemét a fekete gombbal állíthatja meg. A védőburkolatokat mecha-
nikus zárása kiold és a védőburkolatokat ki lehet kinyitni.
Indítógomb (fehér) 5
Bekapcsolás, ill. hibaelhárítás után a fehér gombbal indíthatja el a beültető automata beültető
üzemét.
VÉSZ-LEÁLLÍTÓ nyomógomb 5
A gomba alakú VÉSZ-LEÁLLÍTÓ nyomógomb benyomásakor reteszelődik. Megszakad a portál-
tengelyek, az alkatrészkocsik, a szállítószalagok és a vágóberendezések áramellátása, a feszült-
ségellátás a beültetőfejek csillagtengelyeinél csökken. A nyomógombot elfordítással lehet újra
kinyitni.
Multi touch érintőképernyő 5
A beültető automata minden oldalán egy síkképernyő található egy érintésre nagyon érzékeny
"Multi-Touch" képernyőfelülettel (képernyő többujjas gesztusok felismerésével). Az állomásszoft-
veren keresztül meg lehet jelentetni egy állomásszoftvert a képernyőn keresztüli adatbevitelre.
Jelzőlámpa kürttel - háromszínű (standard) 5
A jelzőlámpa színeinek sorrendje piros - sárga - zöld. A beültető automata üzemállapotát és a hi-
bás funkciókat jelzik. Lásd:
5.7. fejezet a(z) 240 oldalon
.
Jelzőlámpa kürttel - kétszínű (opció) 5
A jelzőlámpa színeinek sorrendje fehér - zöld. A beültető automata üzemállapotát és a hibás funk-
ciókat jelzik. Lásd:
5.7. fejezet a(z) 240 oldalon
.
VESZÉLY
Elektromos feszültség miatti életveszély!
Bizonyos alkatrészek a beültető automatán belül még életveszélyes feszültséget vezet-
nek akkor is, ha a főkapcsoló le van kapcsolva.
